齿轮传动式太阳方位追踪装置结构设计

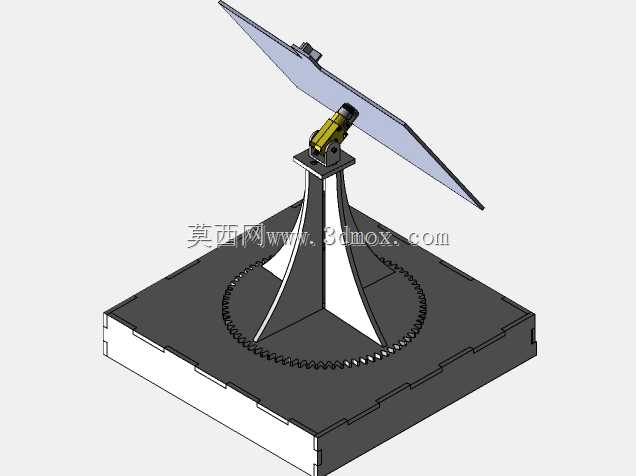

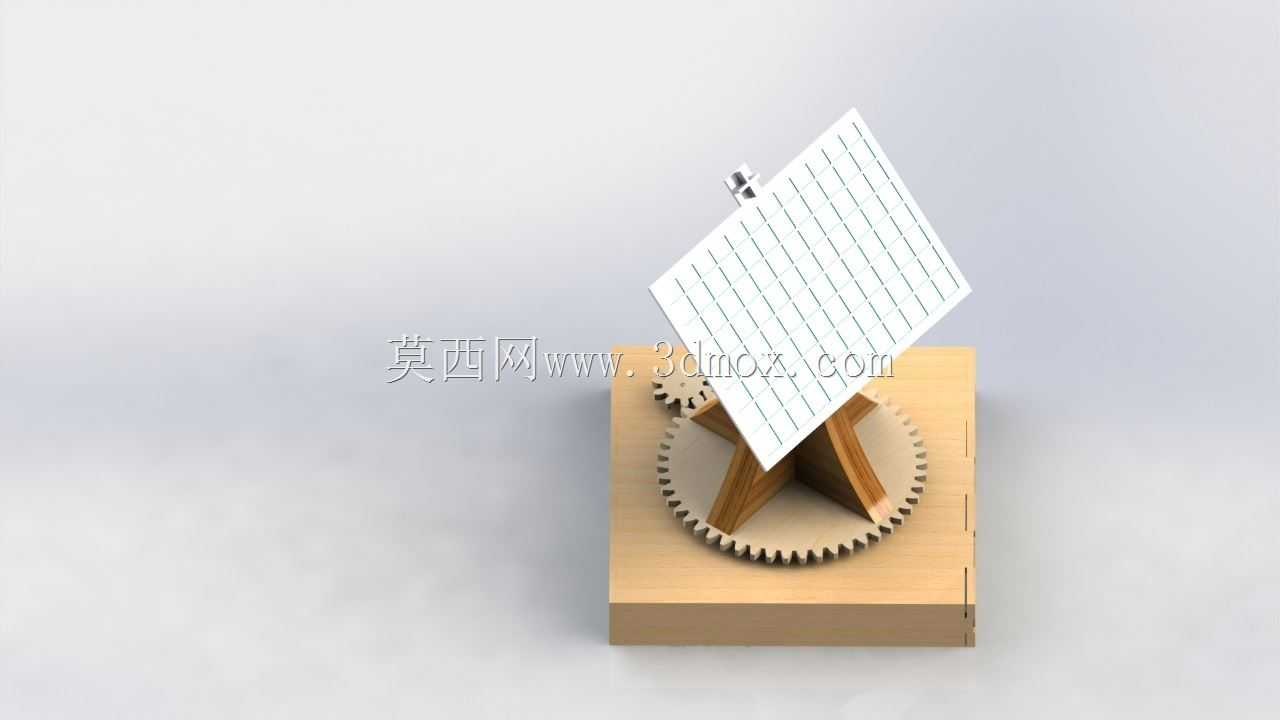

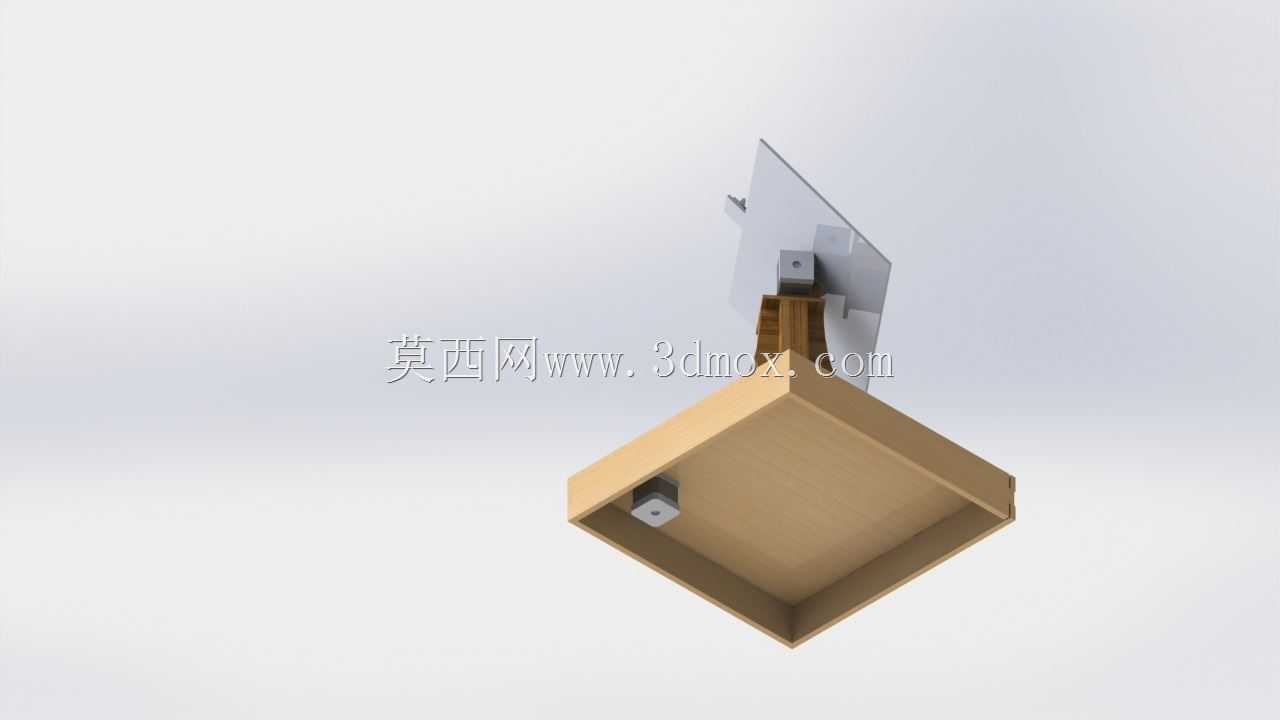

　　这款太阳跟踪装置主要面向分布式光伏电站、小型太阳能集热系统、户外太阳能供电监测点位的配套使用场景，核心作用是实时调整受光面的朝向角度，让光伏板或者集热板始终保持与太阳入射光线垂直的状态，相比固定倾角的安装方式，能有效提升光能接收效率，减少因太阳方位变化带来的入射角损失。从结构设计来看，整套装置采用底座承载加齿轮回转的传动方案，方形木质底座作为整个机构的安装基准，内部预留了传动组件与驱动元件的安装空间，底座上表面固定大直径外啮合直齿轮作为回转支撑的从动轮，受光面支架通过中心转轴与底座连接，支架底部集成的小齿轮与大齿轮形成啮合传动副，驱动小齿轮转动时即可带动整个受光面支架绕中心轴做水平方向的360度回转，满足太阳方位角的追踪调整需求。

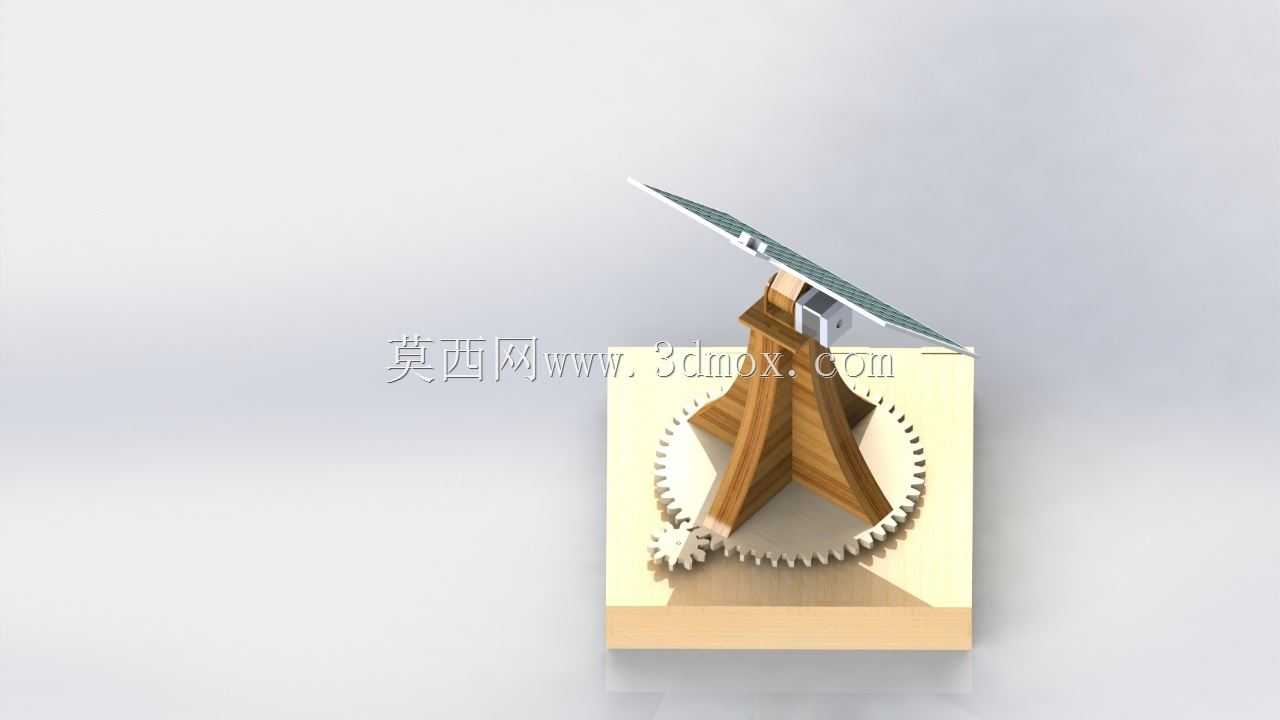

　　受光面支架采用三角支撑结构，三个支撑臂均匀分布在转轴周围，上端通过夹持结构固定平板式受光载体，支撑臂的角度经过力学校核，既能保证受光面安装后的结构稳定性，避免户外大风工况下出现晃动变形，也预留了俯仰角度调整的安装余量，可根据使用地区的纬度范围调整初始倾角，适配不同地域的安装需求。设计过程中优先考虑了户外使用的安装边界，整套装置的底座尺寸控制在常规小型光伏支架的安装适配范围内，回转部分的外径不超出底座边缘，避免转动过程中与周边安装构件发生干涉，齿轮传动副采用大传动比设计，降低了驱动端的扭矩需求，可搭配小功率步进电机与光敏传感组件实现自动追踪控制，不需要大扭矩驱动元件就能带动受光面平稳转动。受光面的夹持结构采用快拆式设计，

　　可适配不同厚度的光伏板、集热板安装，不需要额外加工定制转接件，支架的三角支撑结构在保证强度的前提下尽可能减少了自身对受光面的遮挡，避免支撑结构在受光面上形成阴影影响发电或者集热效率。整套回转机构的转动间隙经过优化控制，齿轮啮合侧隙控制在合理范围内，既不会因为侧隙过大导致追踪角度出现误差，也不会因为侧隙过小出现卡滞、转动阻力过大的问题，底座底部预留了标准安装孔位，可直接固定在水泥基础、金属支架或者屋顶安装面上，不需要额外制作复杂的安装转接结构，适配多种户外安装场景的需求。
