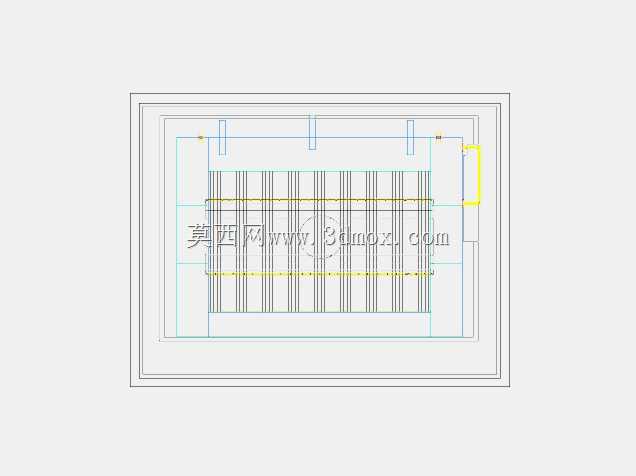

250吨框架式液压压力机三维结构

　　该250吨规格的框架式液压机，主要面向金属板材冲压成型、厚板校平、小型结构件压装、复合材料模压等生产场景，常见于五金加工车间、汽车零部件冲压工段、钢结构预制加工区，可适配单工序冲压、简易连续模作业，也可配合工装完成轴类零件压装、型材校直等工序，相比开式压机具备更高的机身刚性，作业时的角变形量更小，能保障大吨位压制下的工件成型精度。

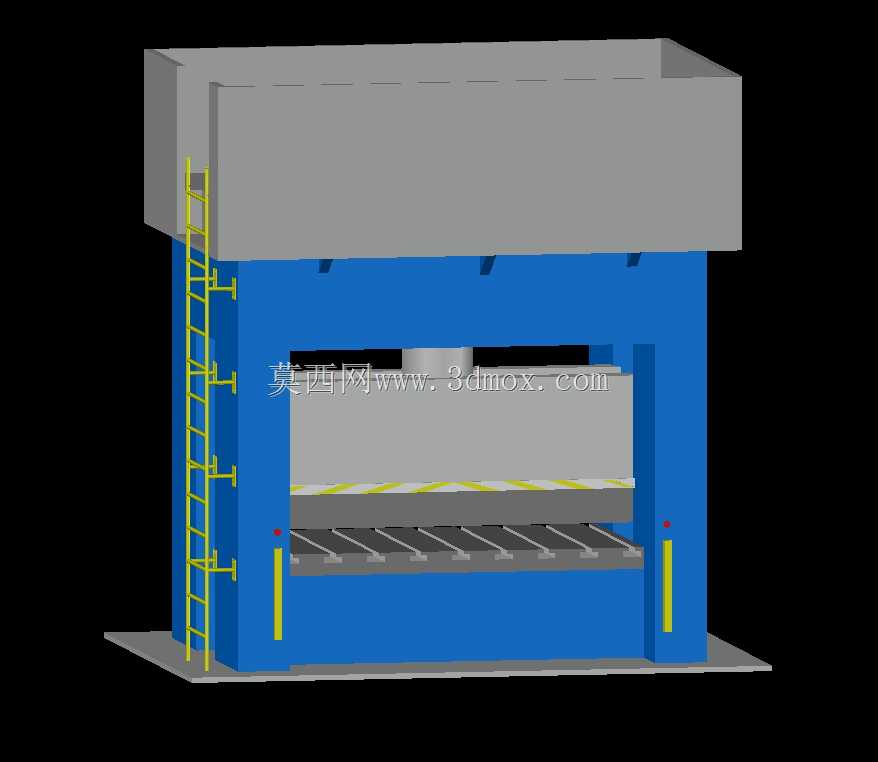

　　从结构设计来看，整体采用整体焊接框架式机身，两侧立柱为封闭式箱型梁结构，上横梁集成主油缸安装位，下工作台为整体铸钢或厚板焊接平台，预留T型槽用于安装固定模具，两侧设置的爬梯用于设备顶部的油缸维护、液压管路检修作业，立柱侧面安装的安全防护栏配合光电保护装置可规避作业时的人员误入风险，滑块采用八面导向结构，导向间隙可通过镶条调整，长期运行后可通过调整补偿磨损量，保障滑块运行的平行度与垂直度。

　　设计过程中优先考虑了机身的受力变形控制，通过有限元分析对横梁、立柱的受力点做了加厚处理，主油缸的安装法兰与上横梁采用止口定位配合，避免大吨位压制时的油缸偏移，液压管路沿立柱内侧排布，既减少外部磕碰损伤的概率，也能缩短管路长度降低压力损失，滑块的下行、保压、回程动作通过电液组合阀控制，可根据工艺需求调整保压时长与压制速度，适配不同材质的成型需求。

　　安装边界方面，设备底部需预留不小于200mm的混凝土基础厚度，基础内预埋地脚螺栓孔位与工作台T型槽位置对应，设备四周需预留不小于1.2m的检修通道，顶部需预留油缸吊装维护的空间，液压站可根据车间布局选择安装在设备顶部或侧方地面，若安装在地面需配置对应的管路走线槽，避免管路被工件转运车辆碾压。工作台面的有效作业宽度适配常规的1.5m幅宽板材，开口高度与滑块行程可覆盖多数中小型冲压、压装模具的安装需求，无需额外改造即可适配多数常规工装。

　　实际选型应用中，该吨位压机可覆盖0.5-3mm厚普通碳钢板的落料、成型作业，也可完成厚度不超过10mm的板材校平工序，相比同吨位的四柱压机，框架式结构的抗偏载能力更强，在偏心载荷工况下的精度保持性更好，适合模具中心与压机中心存在小幅偏移的多工位小模具作业场景，日常维护时仅需定期检查导向面润滑情况、液压油液位与密封件磨损状态即可，结构可靠性较高，适合中小批量加工车间长期连续作业。
