工业板材冲剪加工用液压联合冲剪设备

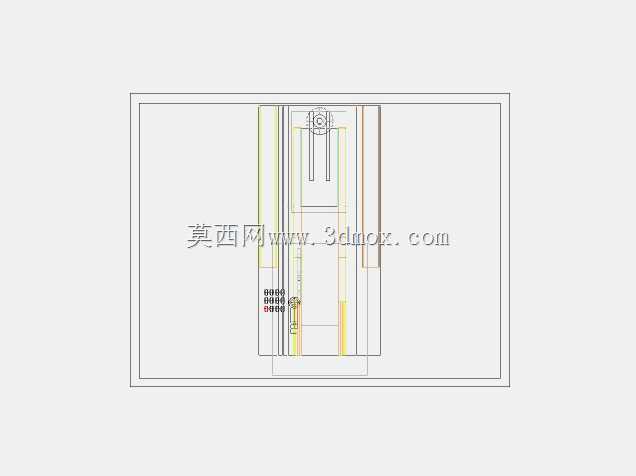

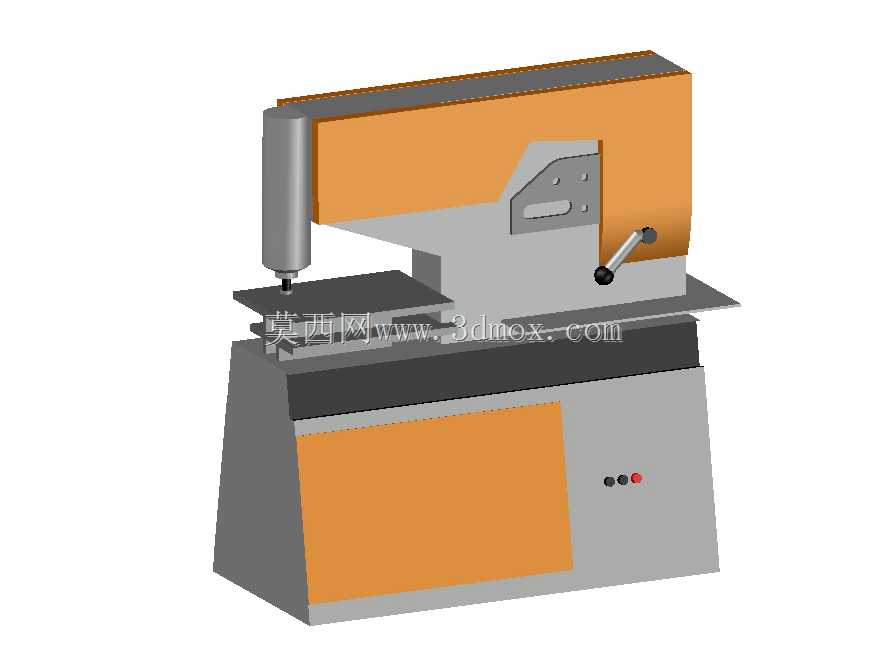

　　这款冲剪设备主要面向金属板材、型材的下料加工作业场景，在钢结构加工车间、五金制品生产工段、小型机加工班组中都能适配，可完成钢板冲孔、角钢剪切、扁钢裁断、槽钢切口等多类加工工序，替代传统单一功能的冲孔机、剪板机，减少车间设备占地与工序流转成本。从结构设计来看，设备采用分体式焊接机架，下部为整体式箱型基座，内部预留液压站安装空间，基座正面设置检修柜门，方便后期液压元件的维护更换，基座上部的工作台面采用经磨削处理的厚钢板加工，平面度控制在0.1mm/㎡以内，保证板材放置时的水平基准，避免加工时因台面倾斜导致的冲剪尺寸偏差。上部的冲压工作头采用单缸垂直布局，冲头行程可通过侧面的调节手柄进行无级调整，调节范围覆盖0-80mm，

　　适配不同厚度板材的冲裁深度需求，冲头与工作台的垂直同轴度经过装配校准，误差控制在0.05mm以内，可有效降低冲头磨损，延长模具使用寿命。设备的操作手柄设置在工作头右侧，符合多数操作人员的右手操作习惯，手柄的操作力矩经过优化，单人即可轻松完成冲压触发动作，操作区域与冲头工作区设置有安全距离，避免操作时人员肢体误入加工危险区。机身侧面设置的三色状态指示灯，可直观显示设备待机、运行、故障三种工作状态，方便现场操作人员快速判断设备工况。从安装边界来看，设备整体占地尺寸约为1200mm800mm1600mm，基座底部预留四个M16的地脚螺栓安装孔，安装时需浇筑厚度不小于150mm的混凝土地基，保证设备满负荷冲剪时的机身稳定性，

　　避免因机身晃动影响加工精度。液压系统采用中高压设计，额定工作压力设定为25MPa，可适配最大16mm厚度的普通碳钢板材冲孔作业，剪切工位可完成最大100mm10mm扁钢、63mm63mm*6mm角钢的剪切加工，加工面的毛刺高度控制在0.2mm以内，多数场景下无需二次打磨即可直接进入下一道焊接或装配工序。设计过程中针对机架的受力薄弱点进行了加强处理，在冲头安装座与机身连接的位置增加了三角加强筋，通过有限元分析验证，满负荷冲裁时机身的最大变形量不超过0.08mm，可长期保持加工精度的稳定性。设备的电气控制回路设置有过载保护、缺相保护功能，当液压系统压力超过设定阈值时会自动停机泄压，避免设备因过载出现结构损坏或液压元件爆裂的风险。工作台面两侧预留有辅助送料架的安装螺孔，后期可根据加工需求加装滚轮式送料托架，适配长尺寸板材的连续加工作业，降低操作人员的搬料劳动强度。
