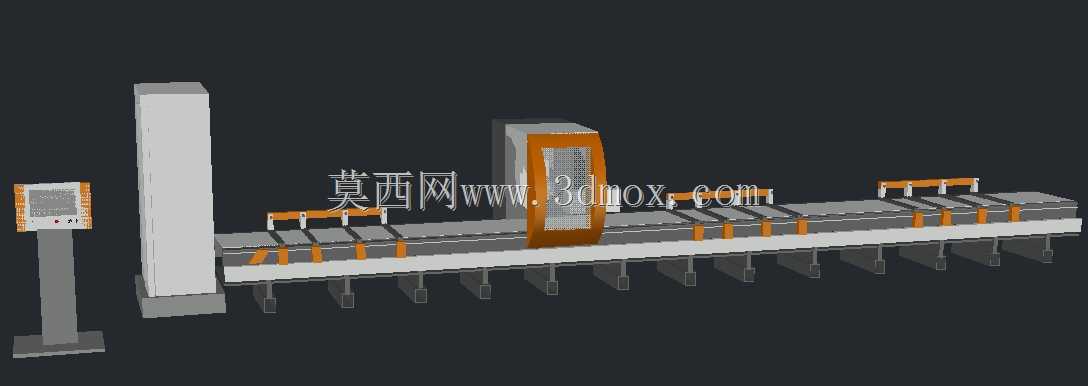

长行程铝型材五轴轮廓加工设备结构

　　这款长行程加工设备主要面向大尺寸铝型材、长条型金属构件的轮廓加工场景，在建筑铝模板加工、新能源汽车铝型材边框加工、轨道交通长条形结构件加工场景中应用广泛，可一次性完成长条工件的多面铣削、钻孔、倒角、异形轮廓切削工序，避免多次装夹带来的定位误差，大幅提升长尺寸工件的加工效率。从结构设计来看，设备采用落地式床身搭配长导轨布局，床身沿工件进给方向延伸，导轨采用重载线性导轨搭配齿轮齿条传动结构，可适配最长12米的工件加工行程，解决传统小型加工中心无法覆盖长尺寸工件加工的痛点。主轴单元采用立式搭载摆动轴的五轴结构，主轴头可实现两个旋转轴的角度调整，配合X轴方向的长行程移动，无需翻转工件即可完成工件多个侧面、顶面以及异形曲面的加工，

　　针对铝型材加工时排屑顺畅的需求，主轴侧配套了随动的切削液喷淋与排屑导流结构，加工产生的铝屑可沿床身两侧的排屑槽导出，避免切屑堆积在导轨面影响传动精度。设备的工件装夹区域沿床身全长布置，采用多点位气动夹紧夹具，可根据不同截面的铝型材调整夹紧位置，夹紧块采用尼龙材质避免夹伤铝型材表面，夹具的定位基准面经过精磨处理，重复定位精度可控制在0.02mm以内，满足铝型材构件的装配精度要求。从安装边界来看，设备整体沿长度方向布置，总长度适配12米工件加工需求，宽度方向预留了操作维护通道与电气柜安装空间，高度方向考虑主轴上下行程与工件吊装空间，安装时需要对地面做承重加固处理，床身调平采用多点式可调垫铁，可抵消地面平整度误差对设备精度的影响。

　　设计过程中针对长行程传动的精度衰减问题，在导轨每间隔2米位置设置了温度补偿传感器，可根据导轨热变形量实时补偿传动间隙，保证全行程范围内的加工精度一致性；主轴单元采用高速电主轴，最高转速适配铝件高速切削需求，可搭配硬质合金铣刀实现大进给量的铝件切削，加工表面粗糙度可达到Ra1.6以下，满足多数铝型材结构件的表面质量要求，无需后续额外的打磨抛光工序。设备的操作站布置在床身侧方的可移动支架上，操作人员可沿床身长度方向移动操作站，近距离观察加工状态，同时设备配套了安全光栅与防护门结构，加工时防护门关闭可阻挡切削液与切屑飞溅，安全光栅可在人员误入加工区域时触发急停，保障操作安全。
