车辆淋雨试验喷淋管路框架结构设计

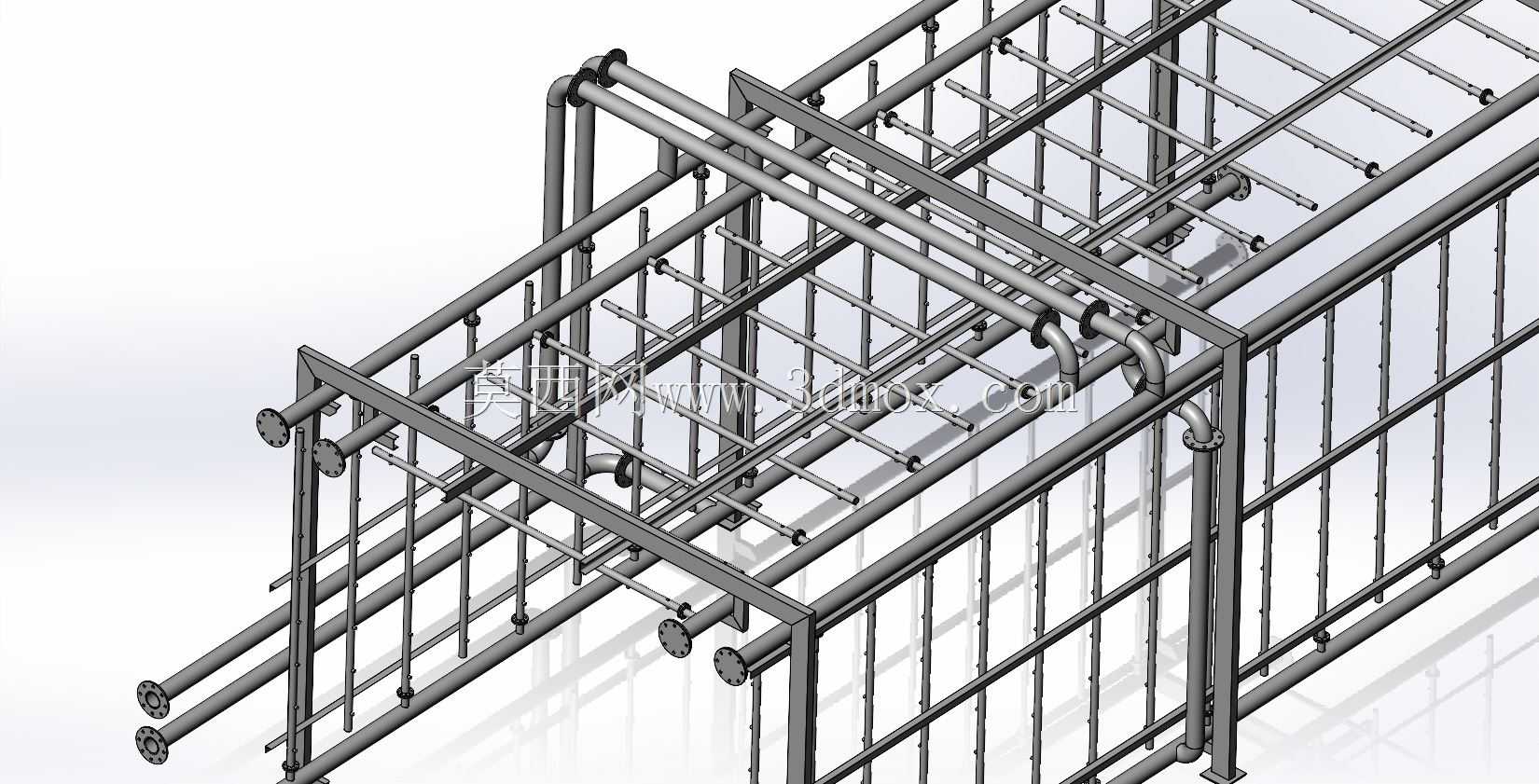

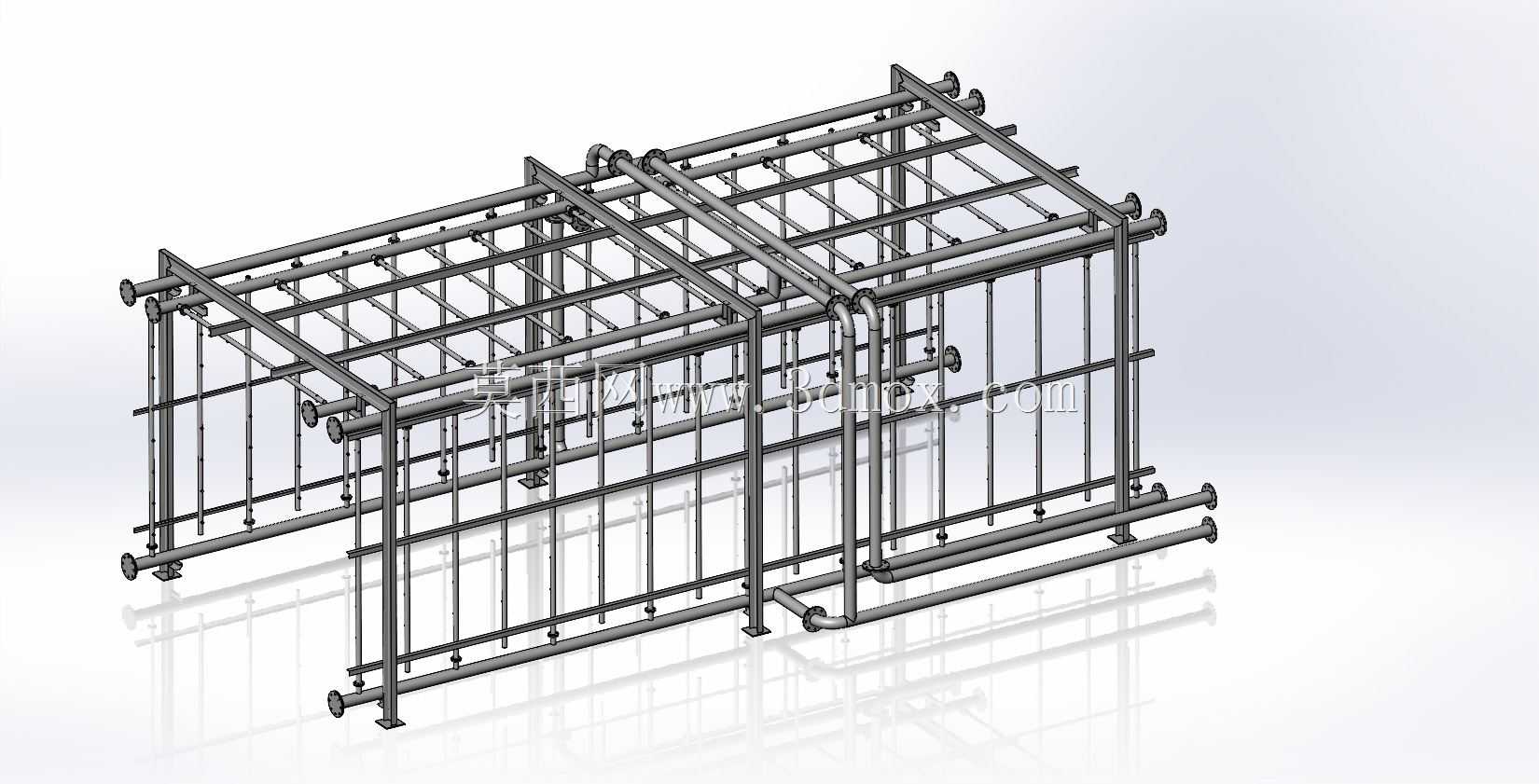

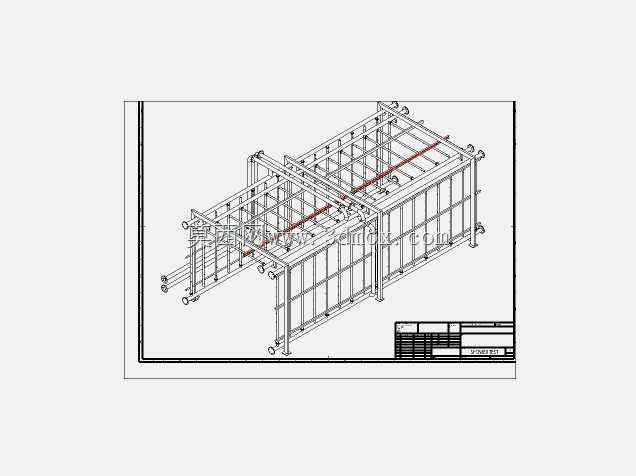

　　这套喷淋管路框架结构，主要面向整车下线环节的防水密封性能检测场景，是车辆淋雨试验台的核心执行部件，日常部署在整车制造厂区的检测工段，用来模拟大到暴雨级别的持续喷淋工况，验证车身焊缝、密封胶条、门窗装配间隙、穿线过孔等位置的防水可靠性，避免车辆交付后出现漏雨、渗水等质量问题。从结构设计逻辑来看，整体采用模块化方管焊接框架作为承载基体，框架的长宽尺寸完全匹配常规乘用车、轻型商用车的外廓边界，预留的通行宽度可以覆盖绝大多数量产车型的通过需求，框架内侧分层排布多组喷淋主管路，主管路通过管卡固定在框架横梁与竖梁上，每根主管路按照预设间距垂直引出多组带喷嘴的支管，喷嘴的喷射角度经过反复校准，能够完全覆盖车辆顶部、侧面、前后风挡及接缝区域，

　　不存在喷淋盲区。设计阶段充分考虑了现场安装的便捷性，所有管路接口均采用标准法兰连接，现场组装时不需要额外焊接作业，只需要通过螺栓紧固即可完成管路拼接，框架底部预留了与地面预埋地脚螺栓连接的安装孔位，安装时可以根据现场地面的水平度微调框架垂直度，避免长期受喷淋水反作用力影响出现结构偏移。管路排布上特意做了分层压力分区设计，顶部管路与侧面管路分别接入独立的供水支路，可以根据不同测试标准调整对应区域的喷淋压力，不需要整体调整供水系统参数，日常维护时可以单独关闭某一区域的支路阀门，更换损坏的喷嘴或者密封件时不需要排空整个管路系统的存水，大幅降低运维的时间成本。框架的所有金属构件表面都做了防锈防腐处理，能够长期适应高湿度、

　　长期接触水体的工作环境，避免长期使用后出现锈蚀脱落堵塞喷嘴的问题，管路的排布间距经过多轮仿真验证，既保证了喷淋覆盖的均匀性，也不会因为管路过密遮挡喷嘴喷射路径，同时框架整体预留了足够的检修空间，运维人员可以轻松到达每一处管路节点开展检查作业。
