小型电动管材折弯加工设备结构设计

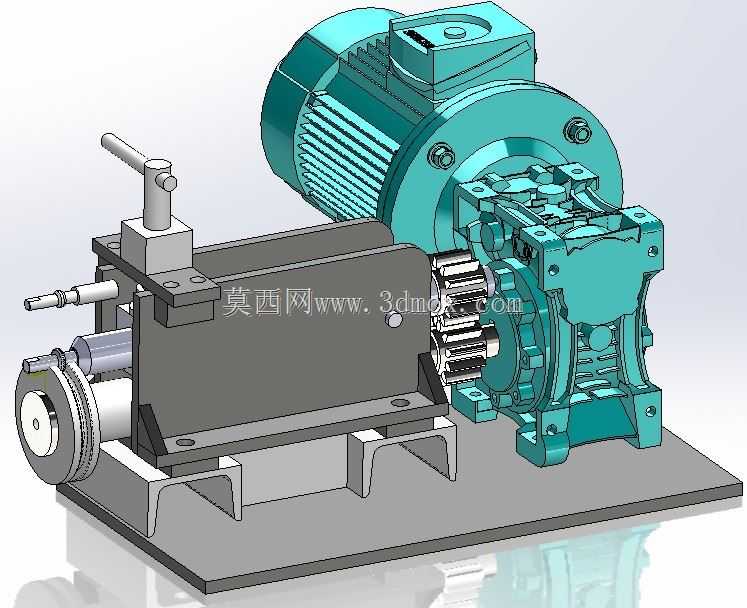

　　这款弯管加工设备的三维结构，主要面向小直径金属管材的小批量折弯作业场景，常见于五金制品加工、小型管路预制、维修车间现场配管这类对加工灵活性要求较高的工况，不需要配套大型数控弯管线的场地与配套设施，就能完成常见角度的圆管、薄壁异型管冷弯作业。从结构布局来看，动力端采用蜗轮蜗杆减速单元直连驱动电机，这种传动搭配的优势很明确，大减速比下能输出足够的折弯扭矩，同时自带反向自锁特性，避免折弯过程中管材回弹带动传动件反转引发的安全隐患，不需要额外加装制动结构就能保证折弯角度的锁定稳定性。执行端的折弯辊轮与定位挡块采用分体式安装设计，不同管径的加工只需要更换对应槽型的辊轮、调整挡块的进给位置就能适配，不需要拆解主体传动结构，

　　换型调整的操作门槛很低，适合加工规格多变的零散加工需求。手动操作手柄集成在定位进给端，操作人员可以在折弯过程中手动微调管材的进给位置与夹持松紧，应对薄壁管折弯时容易出现的起皱、瘪管问题，通过实时调整进给阻尼来优化折弯成型质量。安装底座采用型钢焊接式平台结构，所有传动、执行部件都通过螺栓固定在统一安装面上，安装时只需要保证底座平面的水平度，就能保证各传动部件的同轴度要求，不需要复杂的二次调校对心流程，整体安装边界紧凑，占地尺寸不到1立方米，不需要做专门的设备基础，放置在常规车间工作台面上就能固定使用。传动副的齿轮啮合位置预留了润滑脂加注空间，日常维护只需要定期补充润滑脂就能保证传动顺畅，没有复杂的液压、气动配套元件，

　　故障排查点集中在机械传动部分，后期维护成本很低。折弯工位的辊轮轴采用悬臂式设计，管材上下料不需要穿过长轴结构，单件管材的上下料操作时间更短，小批量加工时的作业效率更高，定位挡块上的刻度标识可以直接对应折弯角度的进给量，有经验的操作人员不需要反复测量试折，就能快速调出需要的折弯参数。
