邮票类精密定位吸附工装结构

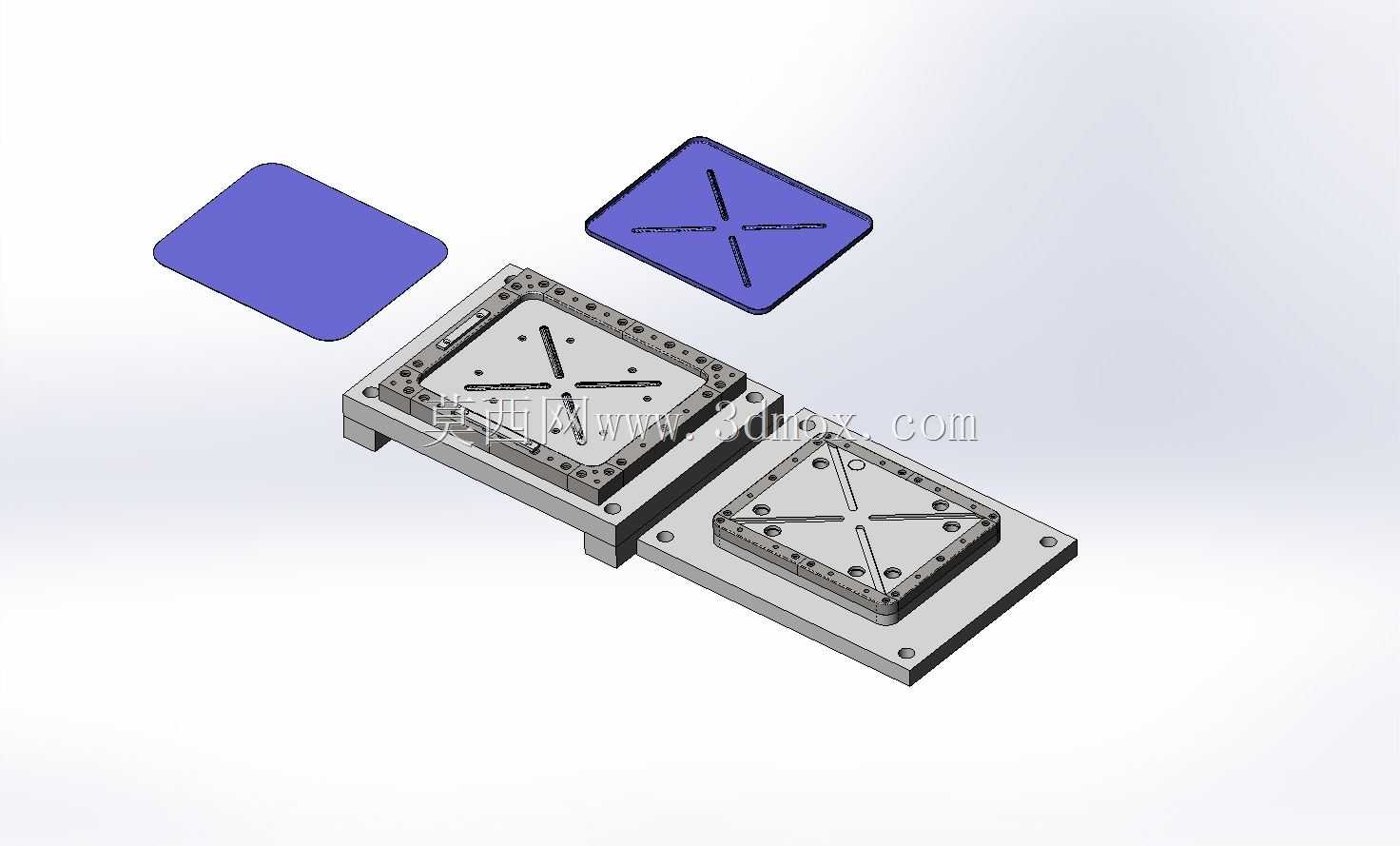

　　这套双工位吸附定位工装，主要面向薄型片状工件的精密加工、检测工序场景，在邮票印刷后质检、邮品个性化压印、小型薄片状电子元器件定位等场景中都能适配使用。整套结构采用底板集成式设计，两个独立的吸附工位并排布置在同一块安装基板上，安装基板预留了沉头固定孔位，可直接锁附在自动化流水线的接驳台或者单工序设备的工作平台上，安装边界贴合常规小型加工设备的工作台面尺寸，不需要额外做转接板适配。每个工位的吸附平台表面都加工有交叉分布的真空气槽，气槽的深度控制在0.2mm以内，避免薄型工件放置时出现局部凹陷变形，平台四周均匀分布的定位销孔，可根据不同规格的工件外形更换定位镶块，适配不同尺寸的薄片状工件加工需求。

　　设计时特意将两个工位的中心距控制在人工操作或者机械手取放的舒适行程范围内，单工位完成加工后可直接切换到另一工位上下料，能有效减少设备等待的空行程时间，提升工序流转效率。配套的两块盖板结构，边缘做了R3的圆角处理，避免取放时刮伤工件表面，盖板背面和吸附平台的轮廓完全贴合，压合时能保证工件边缘受力均匀，不会出现翘边、移位的问题。整套结构的导向部分没有采用复杂的导轨组件，而是通过平台四周的定位柱做垂直导向，结构简单可靠，日常维护只需要定期清理气槽内的杂物即可，不需要复杂的校准流程。吸附气路全部集成在底板内部，没有外露的气管接头，能避免生产过程中气管剐蹭工件或者干涉机械手运动轨迹，工位之间的隔板做了下沉处理，不会阻挡工件取放的路径，针对厚度在0.1mm到1mm之间的薄型片状工件，都能实现稳定的吸附固定，加工过程中工件的平面度可以控制在0.05mm以内，满足印刷、压印、视觉检测等工序的定位精度要求。
