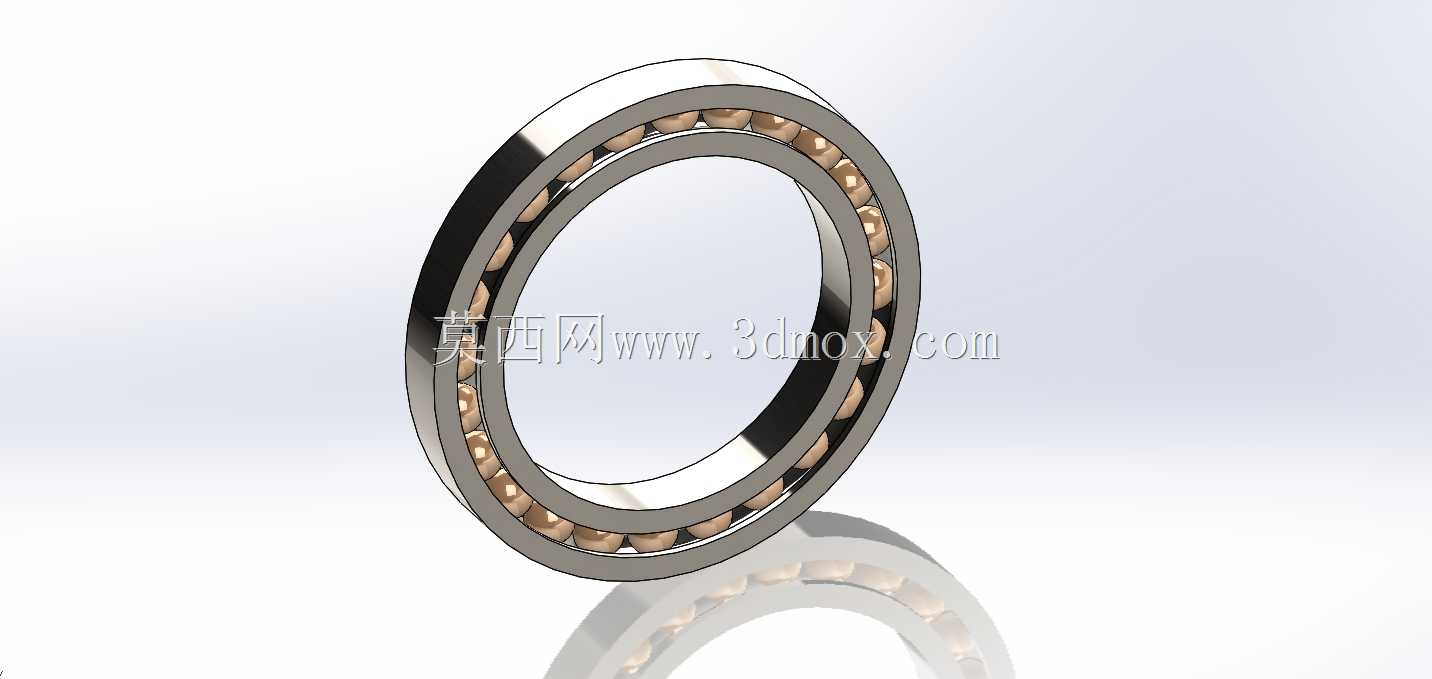

薄壁深沟球滚动轴承结构设计

　　这款薄壁型深沟球轴承的设计，最初是针对精密仪器内部安装空间受限的旋转支撑场景做的适配，常见于光学检测转台、小型伺服传动模组、高精度传感器回转机构这类对径向安装尺寸有严格限制的设备中，用来承担转轴工作过程中的径向载荷，同时兼顾少量双向轴向载荷的承载需求，保证回转部件的运转同轴度，降低转动过程中的摩擦损耗。从结构设计逻辑来看，整体采用单排钢球布局，内圈与外圈的滚道曲率经过反复校核，和钢球的接触角控制在标准深沟球轴承的合理区间，既保证运转过程中钢球不会出现卡滞、滑移的问题，也能让载荷在滚道接触面上均匀分布，避免局部应力集中导致的早期点蚀失效。保持架采用铜合金实体加工结构，相比冲压保持架，在高速回转工况下的稳定性更好，

　　能够精准分隔每一颗钢球，避免钢球之间直接接触产生额外摩擦与磨损，同时铜材质的自润滑特性也能在短时润滑不足的工况下降低抱轴风险。外形尺寸上，这款轴承的径向截面厚度远小于同内径的标准深沟球轴承，安装时需要严格匹配轴与轴承座的配合公差，轴颈的圆柱度、端面垂直度都要控制在精密级公差范围内，轴承座的安装孔同轴度偏差不能超出允许阈值，否则安装后会导致滚道受力偏移，大幅缩短轴承使用寿命，甚至直接出现卡滞无法转动的问题。实际选型应用时，要注意这类薄壁轴承的抗冲击载荷能力弱于标准厚度轴承，不适合用在重载、强冲击的传动场景，更适合载荷平稳、回转精度要求高、安装空间紧凑的精密传动部位。建模过程中对滚道的曲率半径、钢球的排布间隙、保持架的兜孔间隙都做了1:

　　1的还原，装配关系完全按照实际轴承的装配逻辑搭建，钢球与内外滚道的接触约束、保持架与钢球的间隙配合都符合实际工程装配要求，能够直接用于设备整体的装配干涉检查、回转运动仿真，也可以作为同类型轴承选型时的尺寸参考模板，帮助设计人员快速完成安装位的结构适配，减少反复核对尺寸的工作量。
