压盖填料函密封组件结构设计

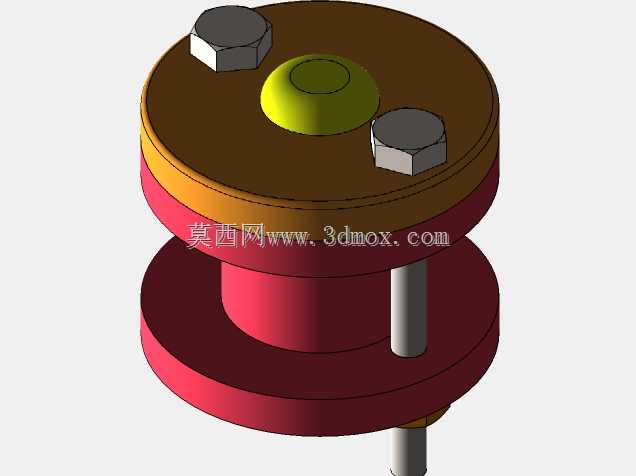

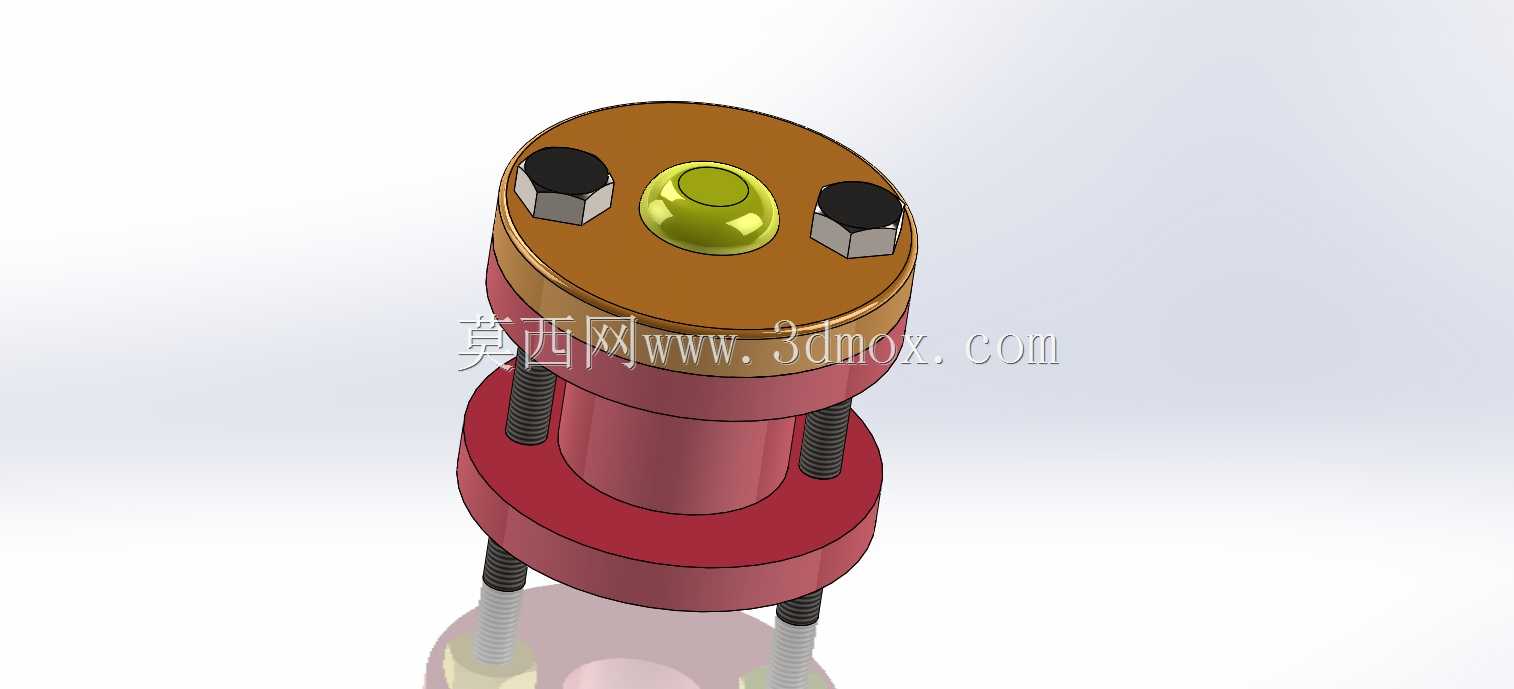

　　在流体输送、压力容腔配套的管路、阀组、泵类设备中，填料函与压盖组成的密封结构是阻止介质沿运动杆件或静结合面泄漏的核心部件，这类结构广泛应用于化工流程、给排水、液压传动等场景的穿轴密封点位，承担着容腔压力保持、外部杂质阻隔的关键作用。这套压盖填料函结构采用分层组合式设计，最上端为圆形压盖端板，端板上对称布置两个六角锁紧螺栓，中心位置设置注油或介质缓冲的球形凸台结构，压盖下方依次叠装多层环形密封填料垫，通过贯穿的螺柱连接下端的定位法兰，整体形成同轴的圆柱状装配体。设计过程中首先考虑填料的压紧力均匀性，两个对称布置的锁紧螺栓可在压紧填料时实现同步调平，避免单侧压紧导致的填料偏磨、密封失效问题，中心凸台结构既可以作为润滑脂注入的预留接口，

　　也能在动密封场景下为杆件提供初始导向定位，减少杆件运行时的径向摆动对密封面的磨损。从安装边界来看，整体结构为同轴回转体，下端法兰外径大于上部压盖直径，安装时下端法兰嵌入设备的密封腔定位台阶，螺柱穿过法兰与设备本体的螺纹孔连接，通过旋转上端的六角螺母调整压盖的下压量，进而控制填料的压缩变形量，实现密封比压的灵活调整，这种结构无需复杂的专用工具即可完成现场填料更换与压紧力调整，适配不同磨损程度的填料维护需求。结构的各部件同轴度公差在设计时做了严格约束，压盖内孔、填料垫内孔、下端法兰内孔保持同轴，避免穿装杆件时出现卡滞或偏磨，多层填料垫采用交替堆叠的方式，可在压紧时形成多道密封屏障，相比单道密封能更好地适应压力波动工况，

　　即使单层填料出现轻微磨损，剩余填料层仍能保持密封性能，延长维护周期。在实际选型应用中，这类结构可根据输送介质的腐蚀性、温度参数更换不同材质的填料，压盖与法兰部件可采用碳钢、不锈钢等不同材质加工，螺柱的长度可根据填料堆叠层数灵活调整，适配不同深度的密封腔安装需求，结构整体没有复杂的异形曲面，加工工艺性好，普通车削、钻削设备即可完成全部零件加工，制造成本可控，同时装配逻辑简单，现场运维人员无需特殊培训即可完成拆装更换作业。
