对开式滑动轴承支座结构设计

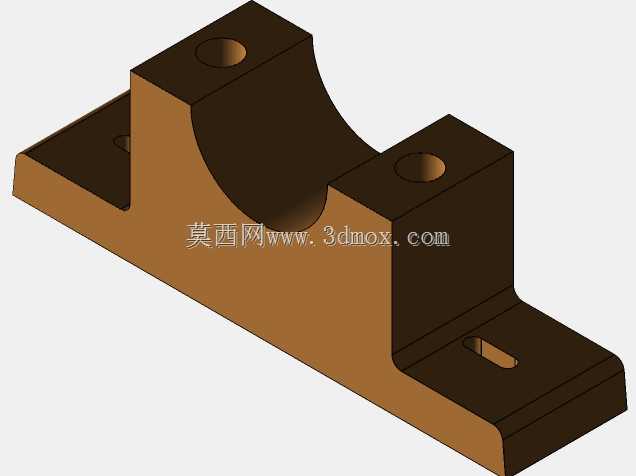

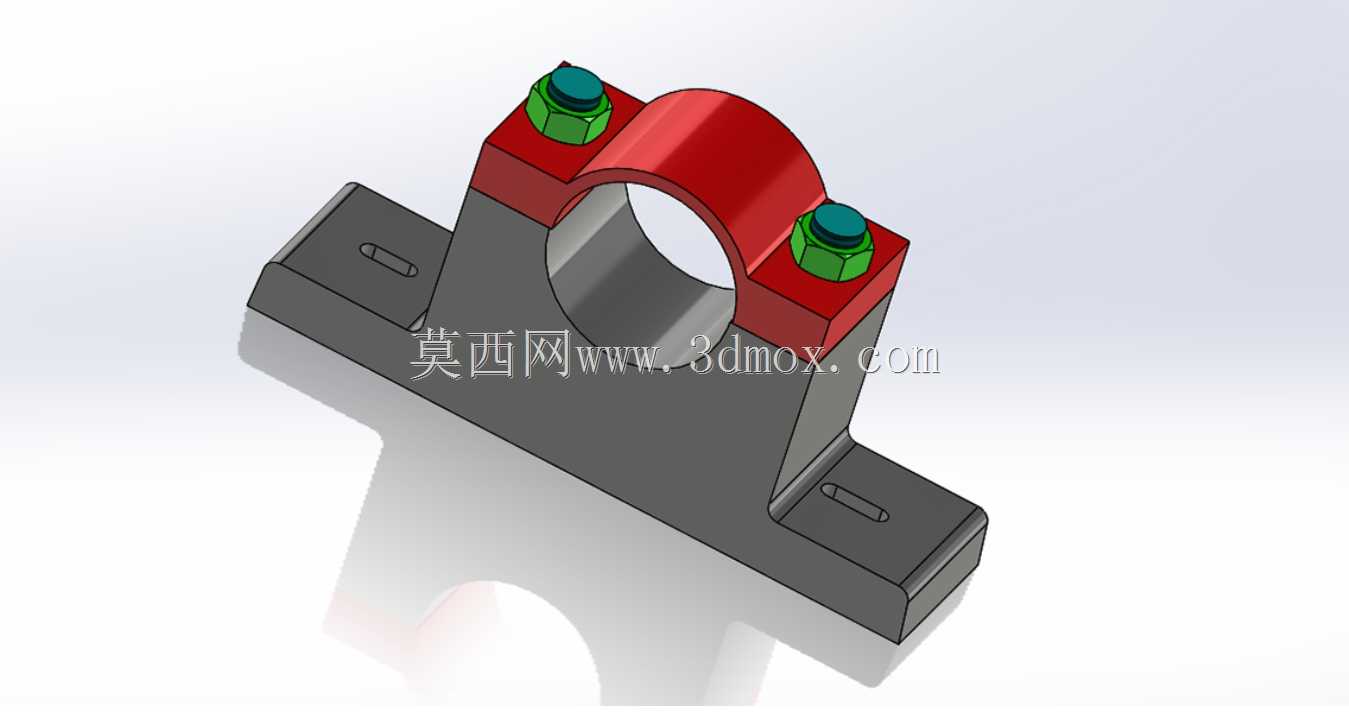

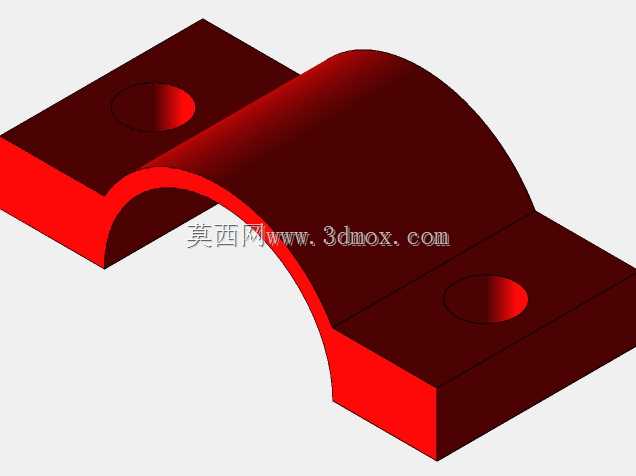

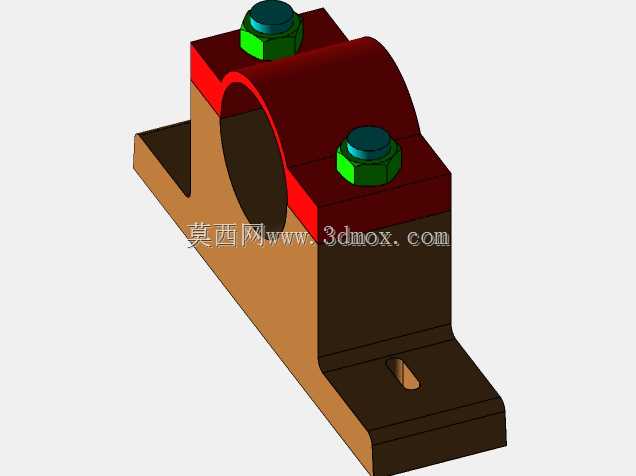

　　这类对开式轴座常应用在中小功率传动设备的轴系支撑环节，比如轻工输送线的辊筒支撑、小型风机的转轴定位、实验室仪器的转动轴固定场景，相比整体式轴座，它的核心优势是可以在不拆卸轴端传动部件的前提下完成安装与维护，尤其适合轴上已经预装齿轮、带轮等零件的装配场景，能大幅降低现场拆装的工作量。从结构功能来看，下半部分的支座本体承担主要的承载作用，底座两侧开出的长条形安装腰孔，是为了适配安装基面的孔位偏差，安装时可以在腰孔行程范围内微调轴的中心位置，找正同轴度之后再拧紧安装螺栓，避免强行装配带来的轴系附加应力。上半部分的轴瓦压盖通过两颗六角螺栓与底座锁紧，螺栓预紧时需要注意对角分次拧紧，保证压盖与轴瓦的贴合面受力均匀，避免单侧压紧导致轴瓦偏磨，

　　压盖与底座配合的止口结构能保证两者的同轴度，不会因为螺栓锁紧出现错位偏移。设计这类轴座的时候，首先要根据所需支撑的轴径确定内孔的公称尺寸，内孔的公差要匹配选配的轴瓦外径，通常采用H7级过渡配合，保证轴瓦装入后不会出现周向转动或者轴向窜动。底座的高度尺寸要结合轴系的中心高要求确定，要预留出轴转动时与安装基面的安全间隙，避免轴转动时刮碰基面。安装腰孔的长度通常设置为公称螺栓直径的3-4倍，宽度比螺栓大1-2mm，既保证足够的调节余量，又不会因为孔过大降低底座的结构强度。压盖的圆弧部分厚度要根据径向载荷计算确定，保证在最大冲击载荷下不会出现塑性变形，螺栓的规格选型要匹配轴系的最大径向载荷，通常按照额定载荷的1.

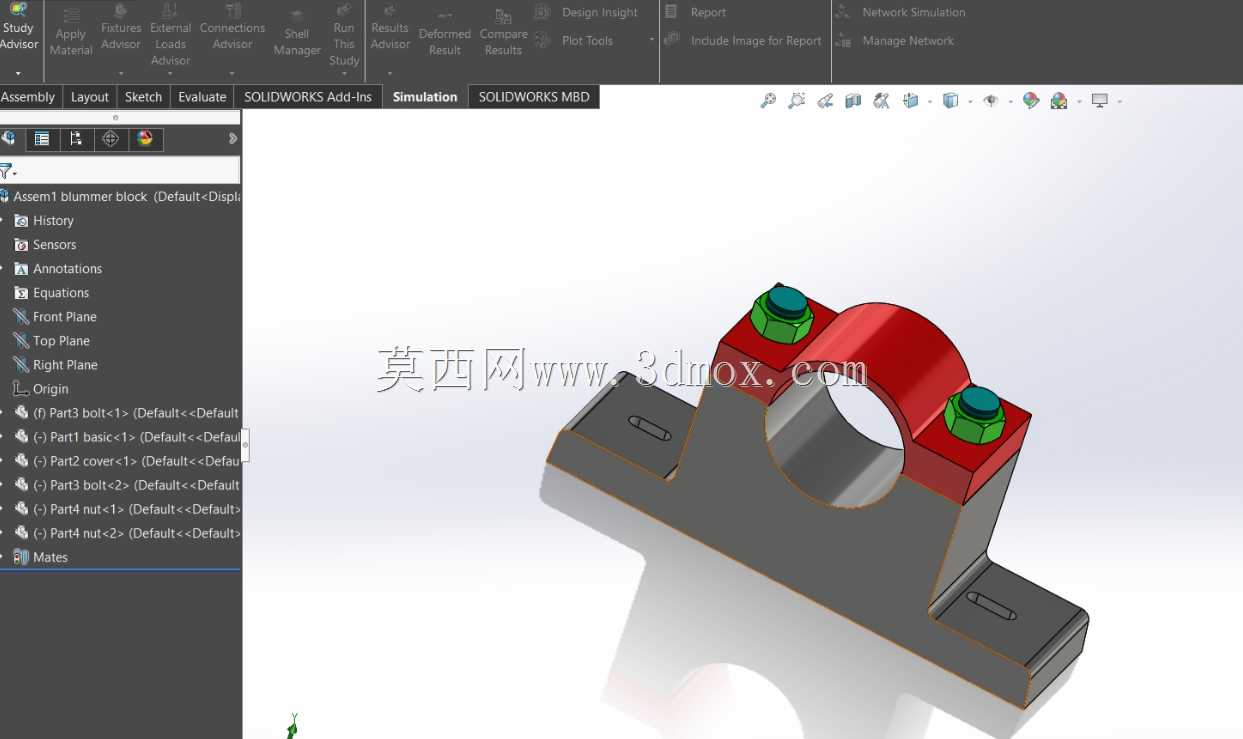

　　5倍安全系数计算螺栓的预紧力与抗拉强度。实际应用中，这类轴座的内孔通常会选配铜基或者巴氏合金轴瓦，配合润滑脂或者稀油润滑，能够适应中低速、中等载荷的转动工况，相比滚动轴承座，它的抗冲击性能更好，运行噪音更低，在对振动控制有要求的仪器仪表传动结构中应用十分广泛。建模过程中需要重点关注配合面的形位公差，比如底座安装面与内孔轴线的平行度、压盖与底座结合面的平面度，这些公差会直接影响装配后的轴系转动精度，若平行度超差，会导致轴转动时出现憋劲、发热的问题，严重时会加速轴瓦磨损甚至出现抱轴故障。
