带钻夹头结构的手动锁紧螺杆组件

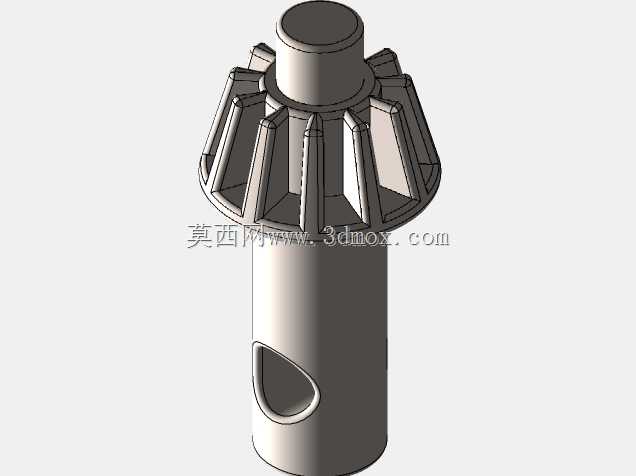

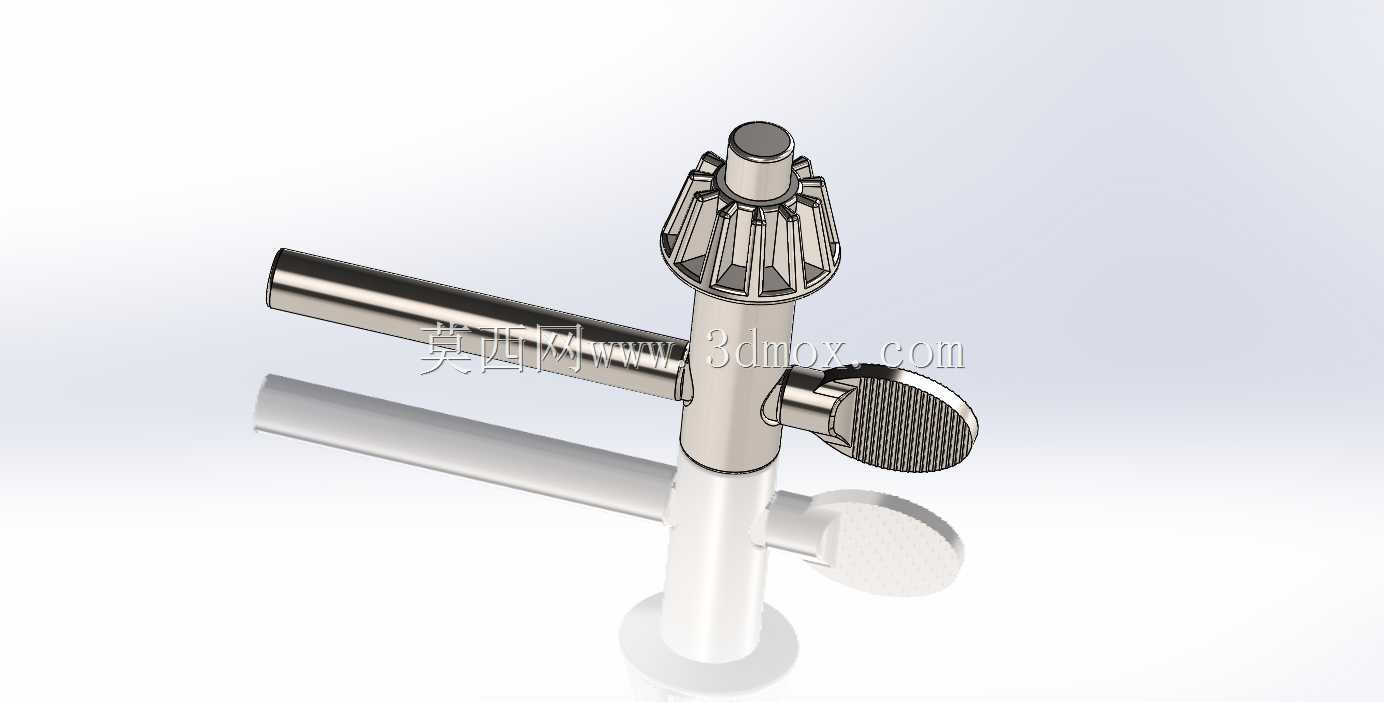

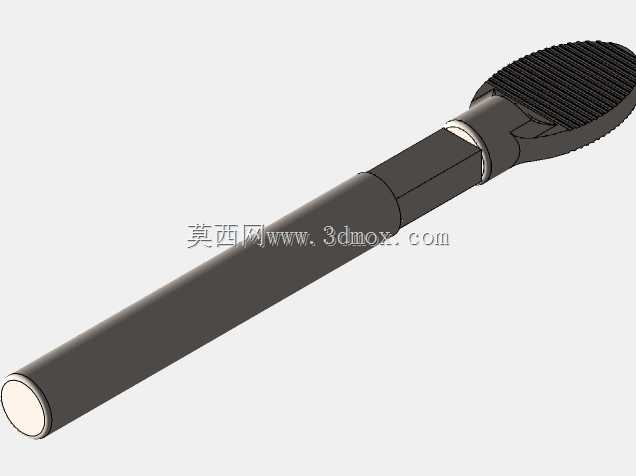

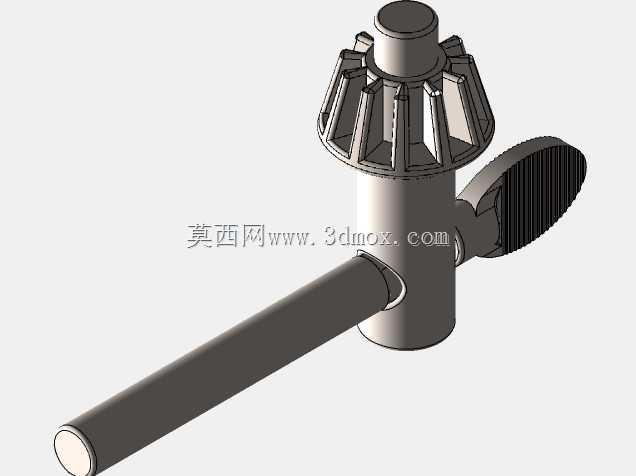

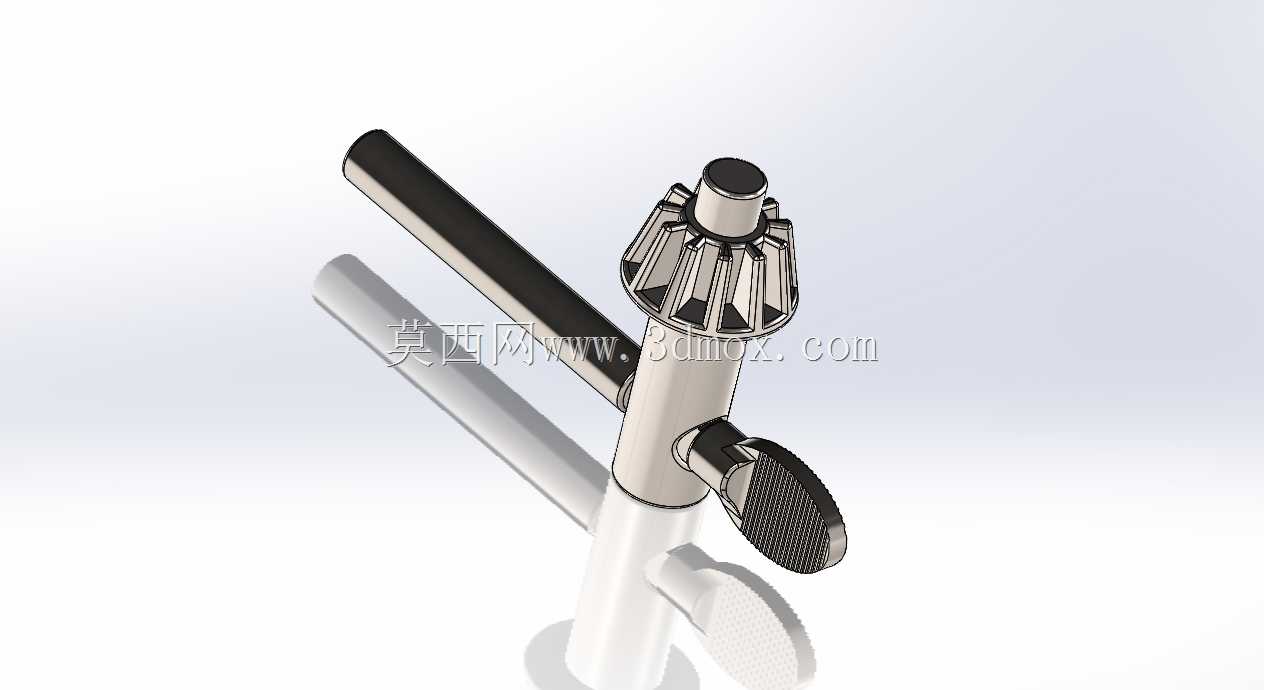

　　这款带钻夹头结构的手动锁紧螺杆组件，常应用在小型台式钻床、手持钻孔工装、实验室精密调节台架这类需要手动锁紧、微调进给的场景中，核心作用是通过T型手柄的扭矩输入，带动螺杆轴向进给，配合端部的钻夹头结构装夹细小钻头、冲针或者定位销，完成轻载工况下的钻孔、压装、对位调节作业。从结构设计逻辑来看，整个组件没有冗余的复杂结构，主体螺杆采用圆柱光杆加端部螺纹的设计，光杆段负责和安装基座的导向孔配合，保证进给过程的同轴度，避免进给时出现偏摆卡滞；T型穿杆手柄直接贯穿螺杆上部的径向通孔，靠过盈配合固定，不需要额外的紧固件，操作人员握持时可以借助杠杆力轻松施加锁紧扭矩，不需要额外配套扳手。端部的锥齿轮式夹头结构，齿形做了等距渐开线设计，

　　和配套的锁紧钥匙啮合时传动顺畅，不会出现滑齿跳齿的问题，夹头的夹持范围覆盖0.6-6mm直径的细小杆类零件，夹持时三个夹爪同步收拢，对中性误差控制在0.05mm以内，满足轻载精密装夹的需求。安装边界方面，整个组件的光杆段直径为12mm，适配基座上12H7的导向安装孔，安装时只需要在基座对应位置加工通孔，配合锁紧螺母就能完成轴向位置固定，不需要额外设计复杂的安装座；整体轴向总长度在闭合状态下为120mm，最大进给行程为40mm，足够覆盖小型工装的调节行程需求，夹头端部到T型手柄的垂直距离预留了足够的操作空间，操作人员转动手柄时不会和基座其他结构发生干涉。侧面的滚花锁紧旋钮是辅助锁紧结构，当螺杆进给到位后，

　　拧紧这个滚花旋钮就能靠端面摩擦力锁定螺杆位置，避免作业过程中螺杆受轴向力回退，滚花表面做了网纹处理，手部握持拧动时摩擦力足够，即使手上沾有少量切削液也不会打滑。整个组件的零件全部采用回转类结构，加工时可以直接用车床完成大部分工序，夹头的齿形部分用小型滚齿机就能加工，不需要特殊的定制刀具，加工成本低，后期维护时如果夹头磨损，只需要更换端部夹头模块，不需要更换整个螺杆组件，维护成本可控。实际使用中，这类组件不会用在大负载的金属切削工况，更多是面向小型工件的轻加工、精密对位场景，比如电子元件引脚的修磨工装、小型传感器的安装定位台、教学用微型钻床的进给结构，对操作手感的顺滑度要求较高，设计时特意在光杆和导向孔的配合面预留了0.02mm的间隙，表面做了镀硬铬处理，既降低了进给时的摩擦阻力，也提升了防锈能力，长期在车间多尘、少量切削液飞溅的环境下使用也不会轻易出现锈蚀卡滞的问题。
