带安装孔位可拆卸销轴式合页结构

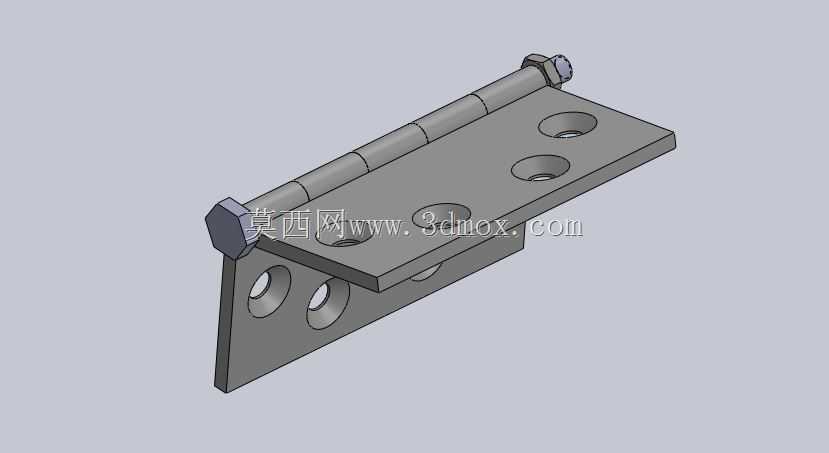

　　这类铰接结构常被用于各类需要实现绕固定轴往复转动的设备连接部位，小到机箱柜门、设备检修门，大到工装夹具的开合挡板、小型输送线的侧护板翻转结构，都能见到同原理的铰接件应用，核心作用是在两个被连接件之间提供稳定的转动约束，同时保证开合过程无卡滞、长期使用无松旷。从结构设计来看，该合页采用双页片配通长销轴的经典布局，两个页片分别对应固定侧与活动侧的安装面，每个页片上都预制了沉头安装孔，安装时螺栓可完全沉入孔内，不会突出页片表面干涉开合动作，避免了螺栓头剐蹭相邻部件的问题；销轴两端采用六角头加锁紧螺母的固定方式，既可以通过拧紧螺母消除页片与销轴之间的配合间隙，减少开合过程的晃动量，后期维护时也能拆下螺母抽出销轴，快速分离两个被连接件，

　　不用整体拆卸合页的安装螺栓，大幅提升设备检修的效率。设计时需要重点关注几个安装边界参数：首先是两个页片的厚度差要匹配被连接件的安装面高度差，避免安装后页片出现翘曲，导致转动时憋卡；其次是销轴的中心距安装面的尺寸要精准控制，这个参数直接决定了开合过程中活动侧页片的转动轨迹，要是尺寸偏差过大，关门时会出现页片与固定侧边框碰撞的问题；另外页片上的安装孔间距要适配常用的安装螺栓规格，孔位的边距也要满足钣金件或者型材安装的强度要求，防止安装时孔位开裂。从实际使用场景出发，这类合页的转动阻尼完全来自页片与销轴的配合紧密度，没有额外的阻尼结构，适合需要手动顺畅开合、不需要额外定位支撑的门体结构，页片的折弯角度刚好适配90度垂直安装的两个面，

　　安装后固定页片贴紧竖直安装面，活动页片贴紧水平或者竖直的门体内侧，开合时绕销轴做0到90度以上的转动，不会出现结构干涉。建模过程中需要重点还原销轴与页片卷边的配合公差，卷边的内孔直径要比销轴外径大0.1到0.2毫米，既保证转动灵活，又不会因为间隙过大导致晃动，两端的锁紧螺母要做防松结构的预留，实际应用中可以搭配弹垫使用，避免设备运行振动导致螺母松脱。
