传感器配套软件测试工装组件结构

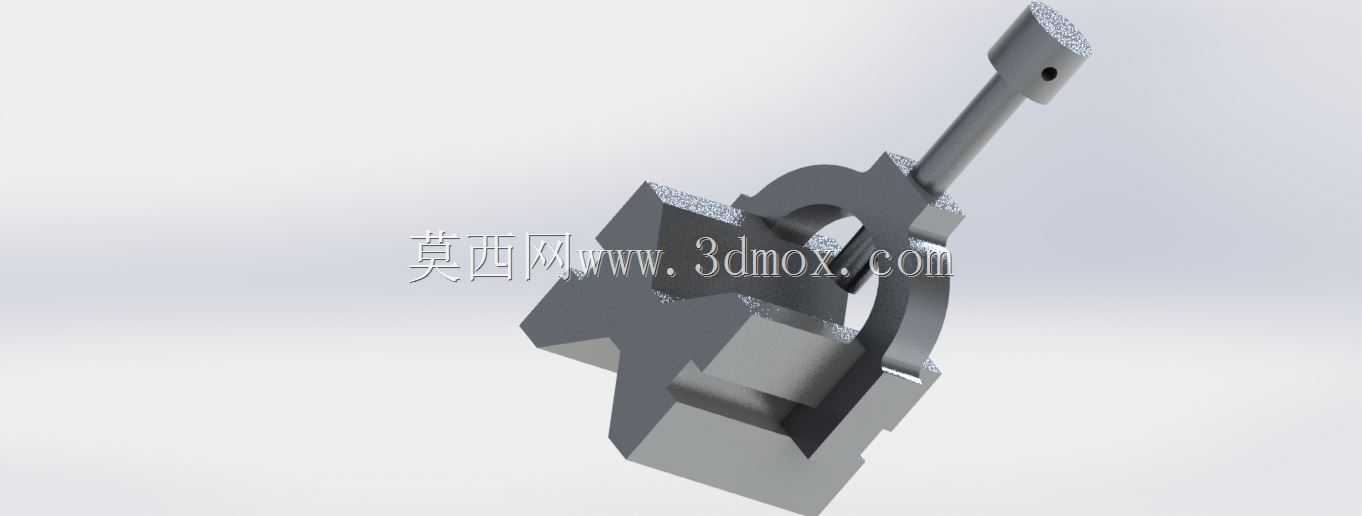

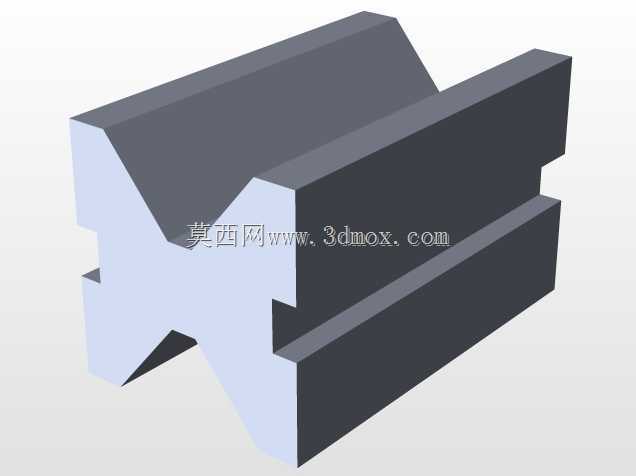

　　在传感器量产前的功能验证环节，这类测试组件承担着对接传感器待测点位、传递测试触发动作、固定测试工位的核心作用，日常多部署在传感器成品检测工位、实验室性能标定台架上，配合测试电路完成信号导通、动作响应、耐久触发等多维度验证工序。从结构设计逻辑来看，组件采用分体式组合构型，下部的十字型定位基座直接匹配测试台的T型槽安装基准，安装时无需额外加工转接板，基座侧面预留的锁紧面可配合台钳或快速压头完成工位固定，安装边界控制在120mm×80mm的矩形范围内，不会占用过多台架操作空间，适配多数中小型传感器测试台的工位布局。中部的C型架体作为核心承载结构，采用对称式壁厚设计，壁厚均匀控制在6mm，既保证触发动作传递时的结构刚性，

　　避免长期往复动作出现架体形变导致测试点位偏移，又尽可能控制组件整体自重，降低测试台移动负载。上部的触发杆采用带径向定位孔的圆柱构型，杆体与架体的导向孔采用H7/g6的小间隙配合，保证往复触发动作的同轴度，径向孔可适配不同规格的触发顶头更换，针对不同外形的传感器触点，只需更换对应形状的顶头就能完成适配，无需整体更换组件，大幅压缩测试换型的准备时间。实际应用中，这类组件可覆盖接近开关、光电传感器、小型压力传感器等多类产品的触发测试需求，触发杆的行程预留了25mm的可调区间，通过架体侧面的锁紧螺钉可固定触发杆的初始位置，匹配不同传感器的触发行程要求，避免行程过大压损传感器敏感元件，或是行程不足无法触发测试信号。

　　组件的所有棱角位置都做了R2的倒圆角处理，一方面避免测试操作人员换型时被锐边划伤，另一方面减少应力集中点，提升组件长期往复动作下的疲劳寿命，架体与基座的连接采用嵌入式定位加螺钉锁紧的方式，定位精度控制在0.02mm以内，保证每次拆装维护后复位精度一致，不会出现测试点位偏差。在测试工位排布时，该组件可单独作为单工位测试触发机构使用，也可多组并排安装在多工位测试台架上，配合气动滑台完成批量传感器的自动化循环测试，基座底部预留的两个M5螺纹孔可直接对接滑台的安装面，无需额外设计转接工装。导向孔内壁预留了润滑脂存储槽，长期高频动作下可存储少量润滑脂，降低杆体与孔壁的磨损，延长组件的维护周期，适配量产线三班倒的连续测试工况，减少因工装维护导致的产线停线时间。
