带法兰边滑动衬套结构设计

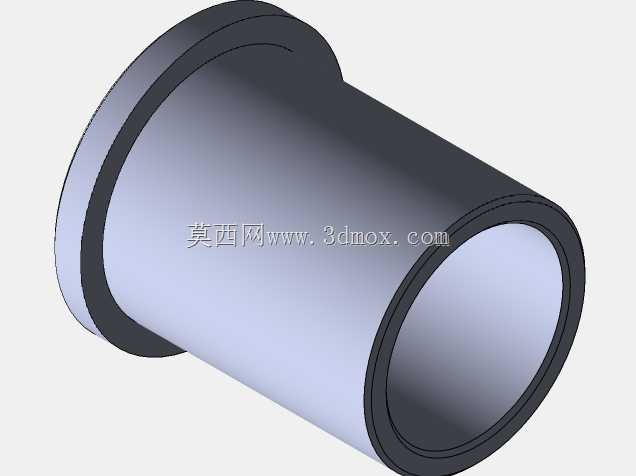

　　日常做非标设备结构设计时，这类带单边法兰的滑动衬套是装配环节出镜率极高的零件，很多做传动导向、轴系定位的场景都离不开它。不同于无挡边的直筒衬套，这款衬套一端做了一体式外翻法兰边，安装时法兰端面直接贴靠安装基座的台阶面，不需要额外加装轴向定位挡圈，就能同时承担径向承载和轴向限位的作用，能大幅减少装配时的零件数量，降低装配累计误差。

　　从实际使用场景来看，这类衬套常被用在低速重载的铰接点位、直线往复运动的导向孔位，比如小型输送线的摆臂铰接处、工装夹具的定位导杆配合位、气动元件的活塞杆导向段，都能看到这类结构的身影。它的核心作用是在轴和安装基座之间形成一层耐磨隔离层，避免轴件和基座本体直接摩擦造成基座磨损——毕竟多数设备基座是铸铁或者铝合金材质，耐磨性能远不如经过表面处理的衬套，后期维护只需要更换衬套就能修复配合间隙，不用整体更换基座，能大幅降低设备运维成本。

　　设计这款衬套时，首先要考虑的是安装边界的匹配：筒身外径要和基座上的安装孔保持过渡配合，压装后不会出现松脱转动；法兰边的外径要比安装孔大出足够的限位宽度，避免受轴向力时衬套被压入安装孔内；内孔尺寸要和配合的轴件保持合适的间隙配合，既要保证轴件转动或者滑动时不卡滞，又不能间隙过大造成晃动影响传动精度。这次的衬套内孔直径15毫米，筒身总长度20毫米，这个尺寸规格刚好适配多数小型自动化设备里常用的15毫米直径光轴，法兰边的厚度做了等强度设计，不会因为受轴向冲击出现法兰断裂的问题。

　　建模过程中要注意几个细节：筒身内外壁的同轴度公差要控制在合理范围，压装后不会出现内孔偏斜造成轴件卡滞；法兰和筒身的衔接处要做小圆角过渡，避免应力集中造成受力断裂；衬套的两个端面要和轴线保持垂直，尤其是法兰贴合基座的端面，垂直度偏差过大会造成安装后轴系偏斜。另外如果是用于有粉尘或者润滑不便的场景，还可以在内壁设计油槽或者选用自润滑材质，但这款基础款衬套主要针对常规脂润滑的工况，内壁做光滑面处理即可，能满足多数普通工业场景的使用需求。很多新手设计时容易忽略衬套压装后的内孔收缩量，往往直接按轴的配合尺寸做内孔，压装后内孔缩小会造成轴件插不进去，实际建模时要根据选用的衬套材质、配合过盈量提前预留收缩余量，保证装配后的配合精度符合设计要求。
