汽车燃油输送油泵结构设计

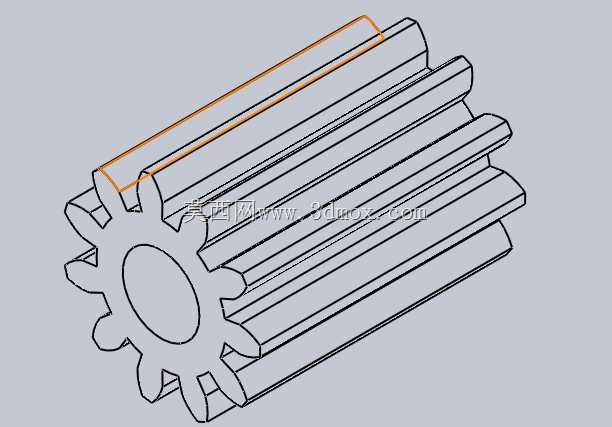

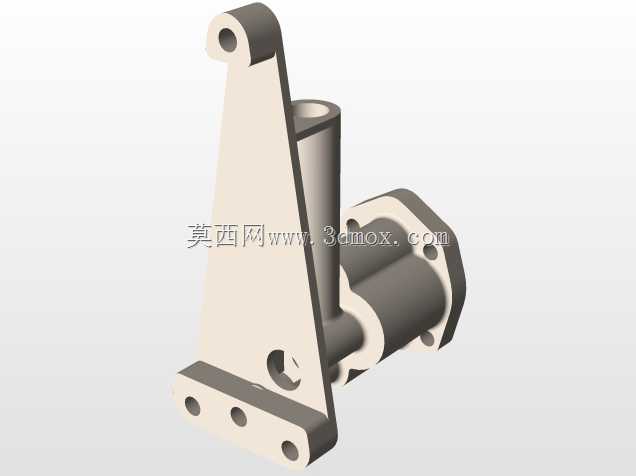

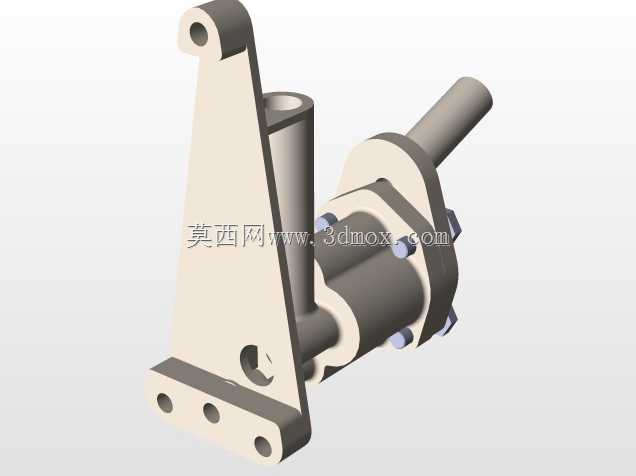

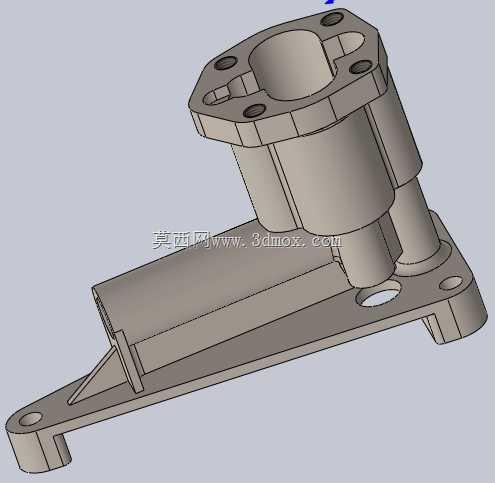

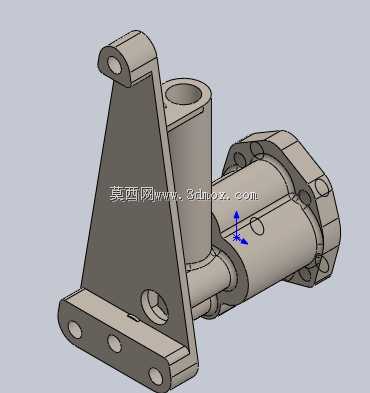

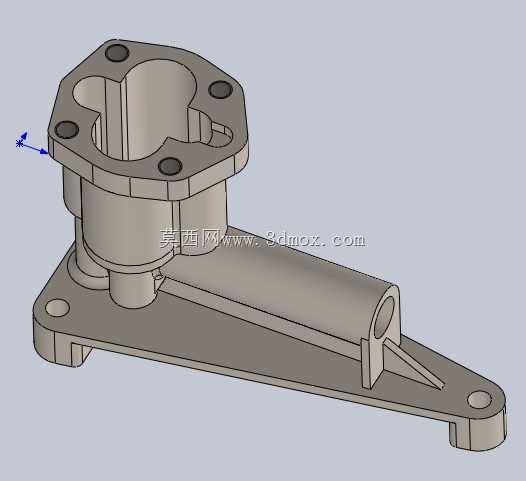

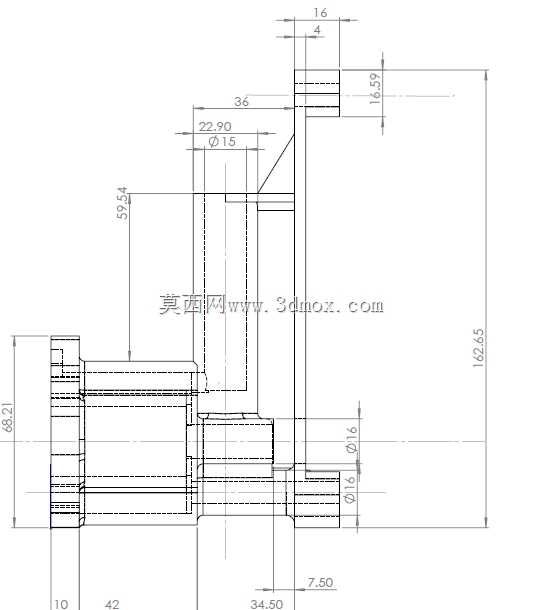

　　这款车用供油构件的三维结构，完整还原了车载燃油系统核心执行部件的装配逻辑，在乘用车、商用车的燃油供给回路中，这类构件承担着将储油箱内燃油加压后稳定输送至喷油系统的关键作用，直接决定发动机供油压力的稳定性，是燃油喷射系统正常工作的基础前提。从结构设计逻辑来看，该构件采用集成式安装支架与泵体主体一体化的布局，支架底部设置三个同轴度公差严格控制的安装孔，可直接通过螺栓固定在发动机舱或油箱附近的安装基座上，安装面的平面度公差控制在0.1mm以内，避免长期受车辆振动影响出现连接松动、密封失效的问题。支架侧上方延伸出的带孔吊耳结构，可额外加装固定拉索或辅助限位件，适配不同车型的安装空间约束，减少整车装配时的结构改造成本。

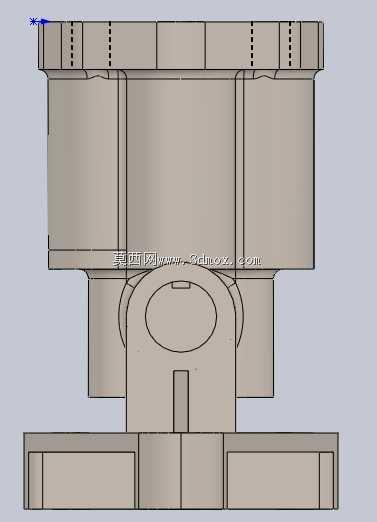

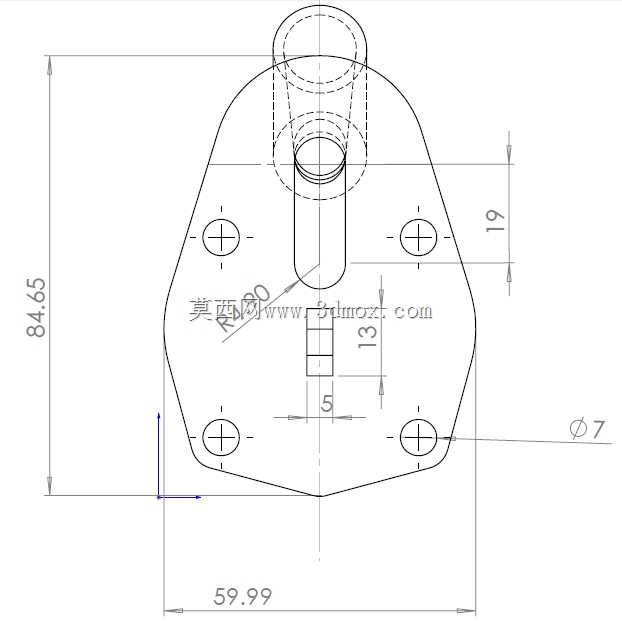

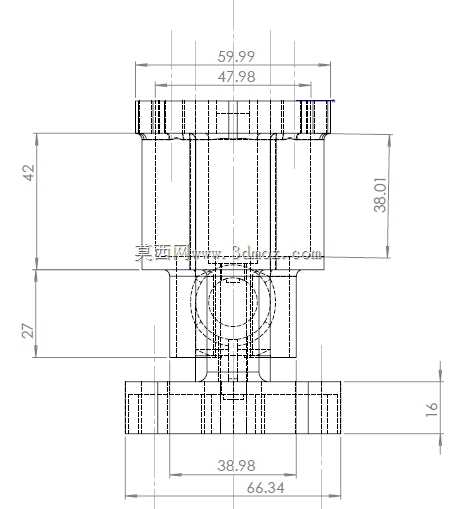

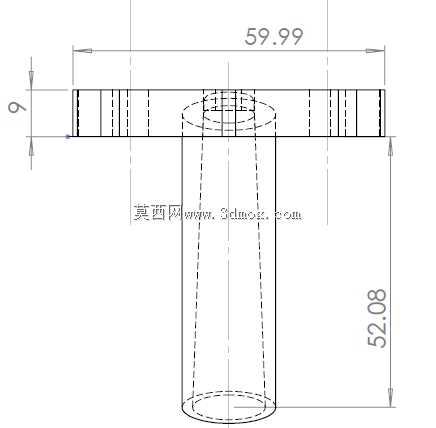

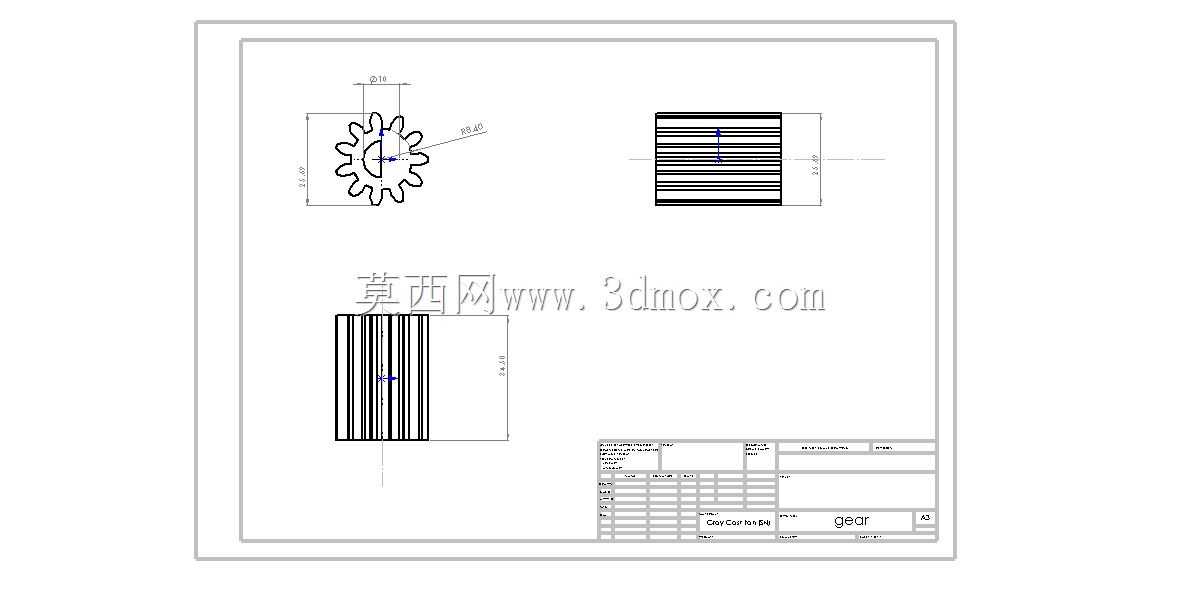

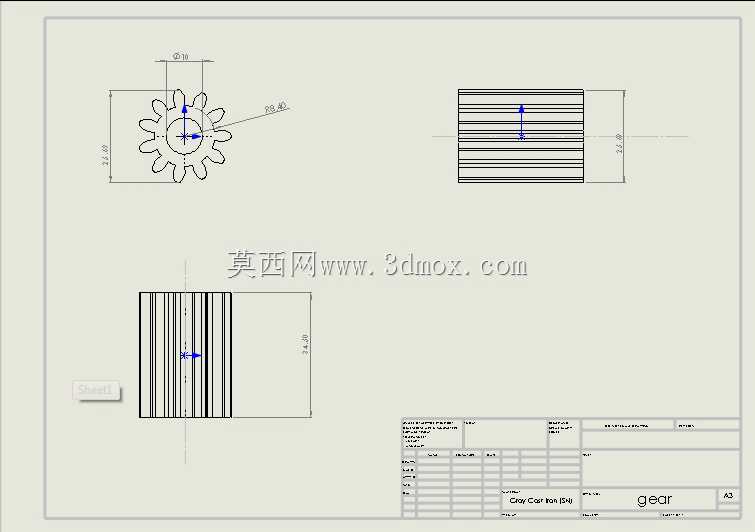

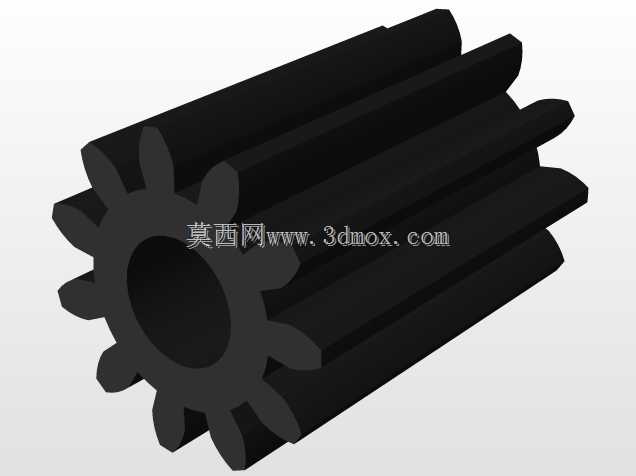

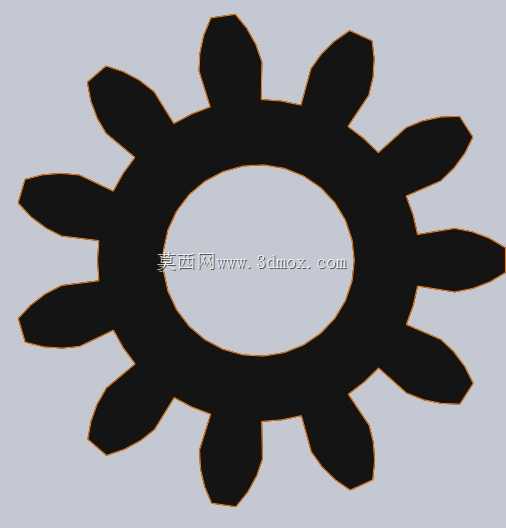

　　泵体主体采用柱塞式增压结构，侧向伸出的轴端为动力输入接口，可通过发动机凸轮轴驱动或独立电机驱动实现柱塞往复运动，完成燃油的吸入、加压、输出全流程，泵体结合面采用螺栓加密封垫的压紧密封结构，周向布置的紧固螺栓均匀分布，保证密封面压力一致，避免高压燃油泄漏。设计过程中充分考虑了车用工况的振动耐受需求，泵体与支架的连接部位做了加厚过渡处理，减少应力集中点，避免车辆长期行驶在颠簸路面时出现结构疲劳断裂。进出油接口的位置布局兼顾了管路走向的便利性，可适配不同管径的燃油软管连接，接口处的台阶结构可保证软管安装后卡箍的固定位置精准，防止管路脱落。从安装边界来看，该构件整体外轮廓无突出的尖锐结构，所有棱角均做了R2以上的倒角处理，

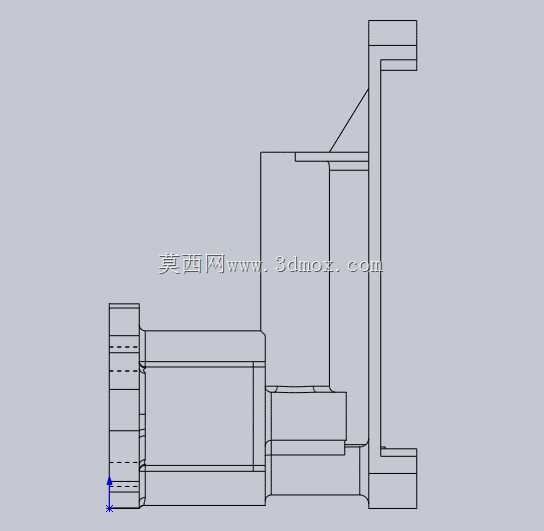

　　既避免装配过程中划伤操作人员，也减少了与周边管线、构件发生运动干涉的概率。在实际选型应用中，这类结构的油泵可满足小排量自然吸气发动机的供油压力需求，泵体内部的流道设计做了圆弧过渡处理，减少燃油流动过程中的阻力损失，提升供油效率，同时降低泵体工作过程中的流体噪声，提升整车NVH表现。建模过程中对所有装配配合面都保留了合理的公差间隙，可直接用于后续的工程图导出、实物样机加工以及装配模拟验证，帮助结构设计人员快速完成供油系统的布局匹配，减少重复建模的工作量。
