传感器配套带防滑齿调节旋钮结构

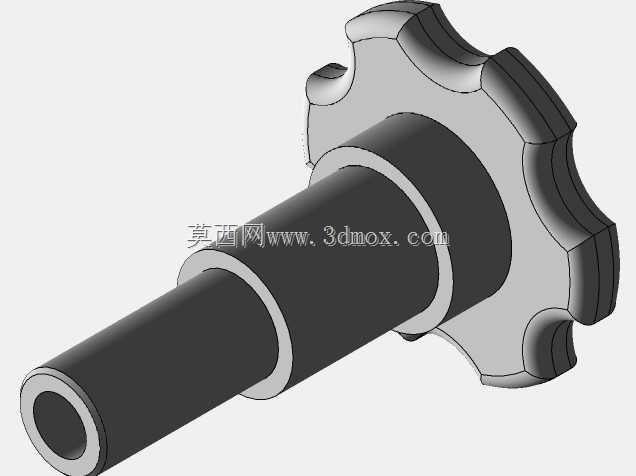

　　这款带防滑齿的调节旋钮，主要配套各类传感检测设备使用，在工业传感检测场景中承担参数微调、档位切换、行程校准的操作功能，常见于光电传感器、压力传感模块、位移检测装置的外露操作端，操作人员无需额外工具即可徒手完成参数调整，适配设备日常运维、现场校准的高频操作需求。从结构设计来看，旋钮头部采用七瓣式外凸防滑齿结构，齿形边缘做了圆弧过渡处理，既保证徒手旋转时的摩擦力足够，即便操作人员佩戴薄款劳保手套也能稳定施力，不会出现打滑脱手的情况，同时避免锐边划伤操作人员手部，符合工业操作件的安全设计要求。旋钮的轴身采用阶梯轴结构，分为三段不同直径的圆柱段，最前端为空心轴孔，用于和传感器内部的调节电位器、调节螺杆配合安装，

　　中间段的轴肩可作为安装定位基准，装配时直接抵靠传感器壳体的安装端面即可保证插入深度一致，无需反复调整装配位置，能有效提升产线装配效率。尾部的大直径法兰盘和防滑齿头部一体成型，法兰盘的厚度经过受力校核，在操作人员施加最大旋转扭矩时不会出现形变断裂，保证长期操作的结构可靠性。安装边界方面，旋钮的轴身长度适配常规传感器壳体的安装壁厚，空心轴孔的内径匹配行业通用的3mm、4mm直径调节杆，轴身和壳体安装孔的配合间隙控制在0.1mm以内，既保证旋转时无卡滞，也避免间隙过大导致的调节晃动、参数偏移问题。防滑齿头部的外径控制在合理范围，不会因为尺寸过大挤占传感器周边的安装空间，即便在密集排布的传感模组安装架上，也能留出足够的手指操作空间，

　　不会和相邻的传感器、接线端子产生干涉。设计过程中充分考虑了工业现场的使用环境，整体结构无易积灰的死角，表面光滑度满足日常清洁要求，即便在有少量粉尘、油污的车间环境中使用，也不会因为杂物卡入齿缝导致旋钮无法转动，长期使用的维护成本极低。轴身的阶梯结构还可配套密封圈使用，在有防水防尘要求的传感设备上，可在轴肩位置加装O型密封圈，实现IP65级别的防护能力，拓展了旋钮的适用场景，可覆盖常规工业环境、户外检测场景的传感设备配套需求。
