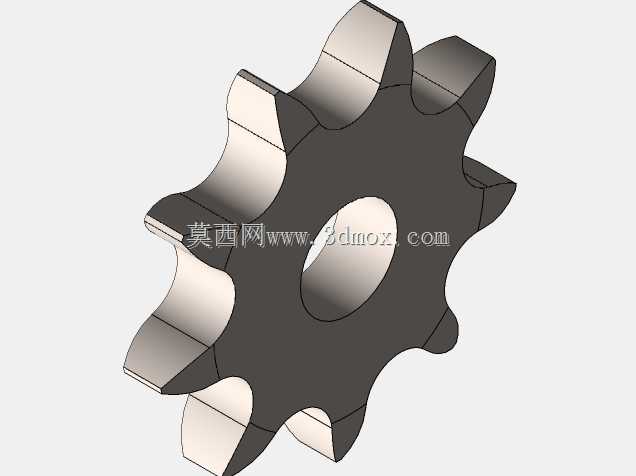

短节距滚子链轮传动结构三维建模

　　在各类工业传动场景中，链传动凭借不打滑、传动比准确、对恶劣工况适应性强的特点，广泛应用在输送线、农机、轻工设备、机床辅机等需要精准传递扭矩的场合，短节距滚子链轮作为链传动系统的核心啮合零件，其齿形设计、安装尺寸直接决定整套传动机构的运行稳定性与使用寿命。这款链轮的设计首先围绕啮合精度展开，齿廓曲线采用符合链传动啮合要求的三圆弧一直线构型，能保证滚子进入和退出啮合时保持顺滑接触，避免卡滞、跳齿问题，同时减少啮合过程中的冲击载荷，降低运行噪音。从结构上看，该链轮为单排结构，中心设置通孔安装位，可通过键连接与传动轴实现周向固定，轮毂部分的厚度经过载荷校核，能满足对应节距链条传递额定扭矩时的强度要求，不会出现轮体开裂、键槽压溃的失效问题。

　　齿部的加工余量在建模时已做预留，实际生产中可通过滚齿、插齿工艺完成齿形加工，齿面可根据使用工况选择淬火处理提升耐磨性，适用于中低速、有一定粉尘或油污的传动环境。在安装边界上，建模时严格匹配对应短节距滚子链的节距、滚子直径参数，齿顶圆、齿根圆、分度圆尺寸均按传动比要求核算，相邻轮齿的节距误差控制在允许公差范围内，保证与链条啮合时每个齿的受力均匀，避免个别齿过载过早磨损。不同于齿轮传动需要严格的中心距精度与密闭润滑环境，这款链轮适配的链传动可在两轴中心距较大的场景下布置，对安装时的中心距误差容忍度更高，日常维护仅需定期补充润滑脂即可，在自动化输送线的动力传递单元、小型农机的行走传动部、包装设备的进给机构中都能适配。建模过程中对轮齿的过渡圆角做了优化，避免应力集中，轮体的减重设计在不影响结构强度的前提下减少了自身转动惯量，降低传动启动时的冲击载荷，中心孔的倒角设计方便装配时快速对准传动轴，也能避免装配时刮伤轴面影响配合精度。
