CSWA认证练习用机械结构实训零件

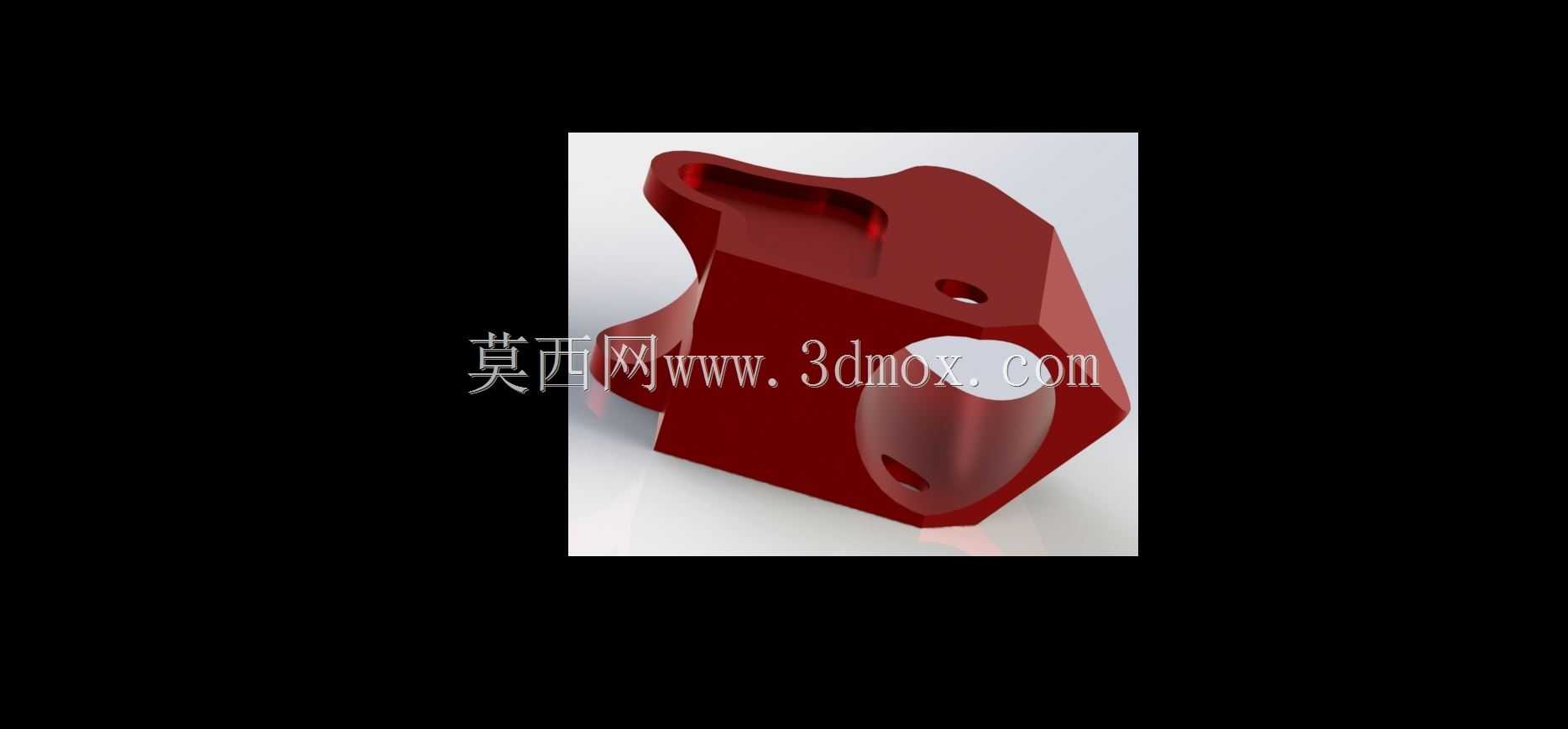

　　该零件是面向机械设计技能考核设计的实训样件，整体采用一体化切削成型的结构思路，主体为带多向安装位的块状基座，集成了大直径通孔、侧向开槽、定位小孔三类典型机加工特征，可覆盖三维建模中草图绘制、特征拉伸、切除、孔位定位、倒角处理等核心操作的练习需求。从实际应用场景来看，这类结构件常作为小型检测装置的安装基座使用，大直径通孔用于穿装传感检测元件的主体部分，侧向开槽可避让检测光路或走线，侧面的定位小孔用于将整个基座固定在检测工位的支架上，安装时可通过孔位配合定位销实现快速对位，避免装配后出现位置偏移影响检测精度。设计过程中优先考虑了加工工艺的合理性，所有棱边均做了小尺寸倒角处理，既避免加工后锐边划伤操作人员，

　　也能减少装配时与配合件的卡滞问题；主体壁厚保持均匀，没有出现突变的厚大截面，可有效降低注塑或切削加工时的变形风险，同时也能在保证结构强度的前提下控制零件整体重量。从安装边界来看，零件整体外轮廓为不规则多边形，最大外廓尺寸适配常规小型检测工位的安装空间，底部的平整安装面可直接贴合在型材支架的安装平面上，不需要额外加工适配垫块；大直径通孔的轴线与安装面保持垂直，可保证穿装的检测元件轴线与被测面保持垂直，减少检测角度误差。侧向的开槽结构并非简单的减重设计，槽的两个侧面平行度有明确公差要求，可作为检测时的辅助定位基准，配合侧面的定位小孔，能实现零件在三个坐标轴方向的完全定位，避免工作过程中受设备振动影响出现位置窜动。对于三维建模学习者而言，

　　练习该零件的建模过程，可掌握多特征组合时的建模顺序规划逻辑，理解特征父子关系对后续修改的影响，同时能熟悉工程图中形位公差的标注思路，对应实际加工中工艺基准与设计基准统一的原则，避免建模时随意选择基准导致后续出图或加工出现基准不重合误差。零件上的小孔位置并非随意布置，其孔间距与常见的工业铝型材安装孔间距匹配，可直接使用标准螺栓完成固定，不需要额外加工转接板，能减少装配环节的零件数量，提升装配效率。
