汽车发动机活塞连杆组件结构设计

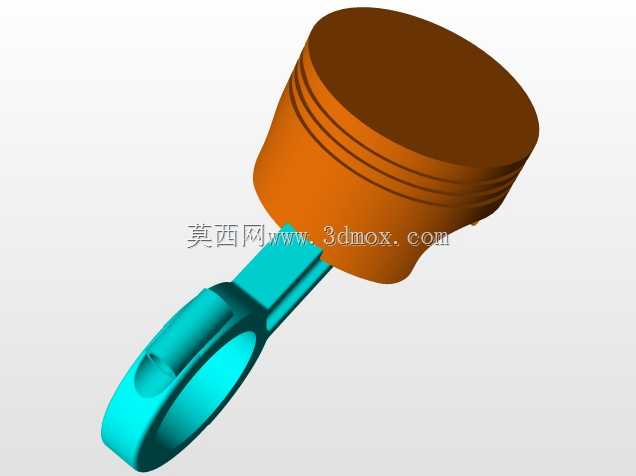

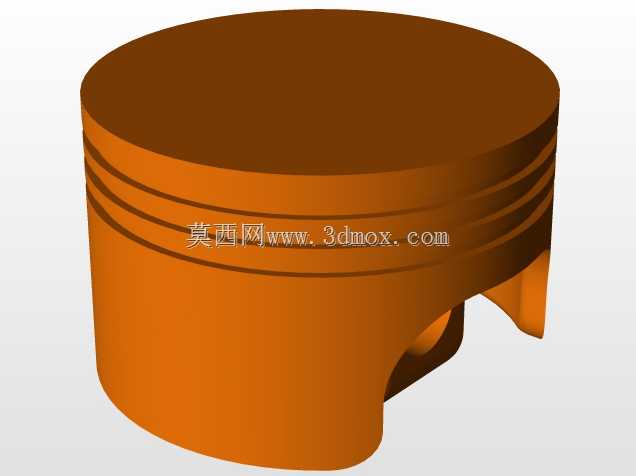

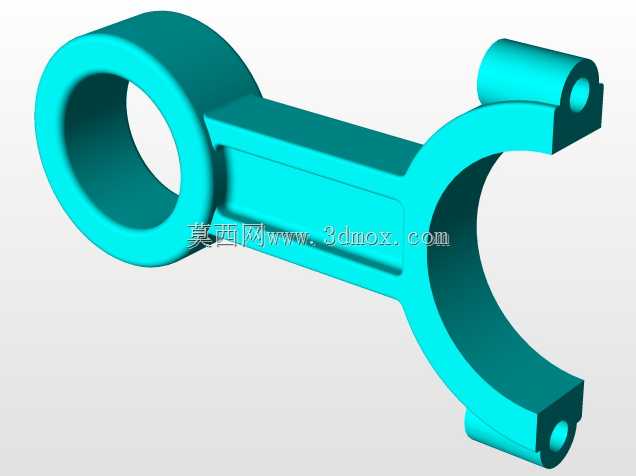

　　这套活塞连杆组件是内燃机核心往复运动部件，日常在乘用车、商用车的汽油或柴油发动机内承担能量转换的关键作用，燃烧室爆燃产生的高压燃气作用在活塞顶面，通过活塞销传递给连杆，最终将活塞的直线往复运动转化为曲轴的旋转运动，为整车输出动力。从结构设计逻辑来看，活塞头部设置了多道环槽，分别用于安装气环与油环，气环负责密封燃烧室，避免高压燃气窜入曲轴箱，油环则负责刮除气缸壁上多余的机油，防止机油进入燃烧室参与燃烧，活塞头部的直径略小于裙部直径，预留了热膨胀余量，避免发动机工作时活塞受热膨胀卡在气缸内。活塞裙部设计为椭圆型结构，适配活塞工作时受侧推力产生的形变，保证活塞在气缸内往复运动时的导向稳定性，减少敲缸异响与偏磨问题。连杆部分采用小头、杆身、

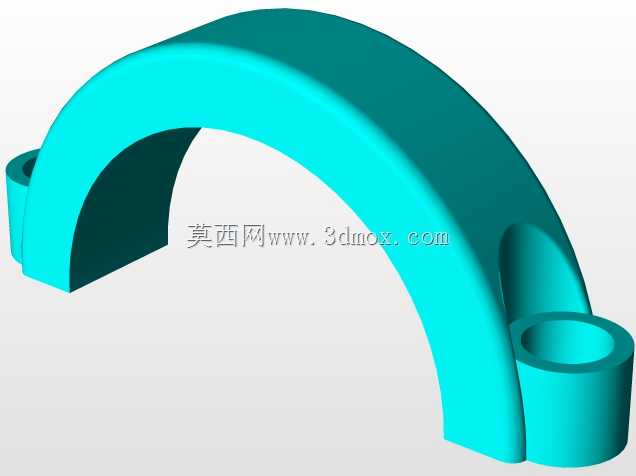

　　大头的三段式结构，小头端通过活塞销与活塞连接，内部设计有衬套安装位，降低活塞销与连杆小头的磨损，杆身采用工字型截面设计，在保证结构强度、抗冲击韧性的前提下尽可能降低组件整体重量，减少往复运动产生的惯性力，降低发动机运转时的振动与噪音。连杆大头为剖分式结构，用于和曲轴的连杆轴颈配合安装，剖分面设计有定位结构，保证装配时连杆盖与杆身的对位精度，大头内部预留轴瓦安装位，通过轴瓦建立油膜润滑，降低曲轴运转时的摩擦阻力。从安装边界来看，活塞的外径尺寸需要和对应排量发动机的气缸内径做间隙配合，装配间隙控制在合理范围内，既要保证冷启动时不会因为间隙过大产生敲缸，也要保证热机状态下不会因为间隙过小导致拉缸。连杆的中心距尺寸直接影响发动机的压缩比，

　　设计时需要严格控制长度公差，避免压缩比偏差导致发动机动力输出异常或者爆震风险。活塞销孔的同轴度、连杆大小头孔的平行度都有严格的形位公差要求，避免装配后出现运动卡滞、偏磨等问题。这套组件的设计充分考虑了发动机高转速、高负荷工况下的可靠性，活塞材质通常选用铝合金，兼顾轻量化与导热性能，连杆选用高强度合金钢，承受交变载荷下的冲击与拉力，各部位的圆角过渡设计也充分考虑了应力集中问题，避免长期交变载荷下出现疲劳断裂。在实际选型匹配时，需要根据发动机的排量、标定转速、爆发压力参数匹配对应强度等级的活塞连杆组件，同时要和曲轴、气缸体、活塞环等周边零件的尺寸完全适配，才能保证发动机装配后运转平稳，动力输出顺畅，满足整车的动力性与可靠性要求。
