12V直流行星减速齿轮马达结构设计

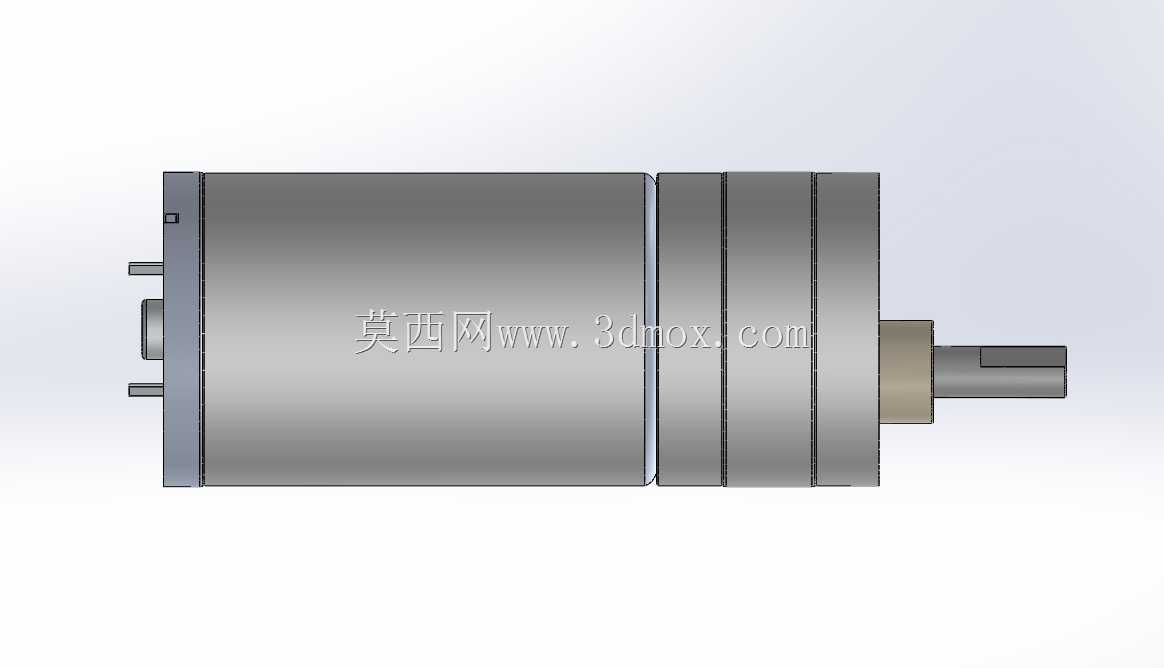

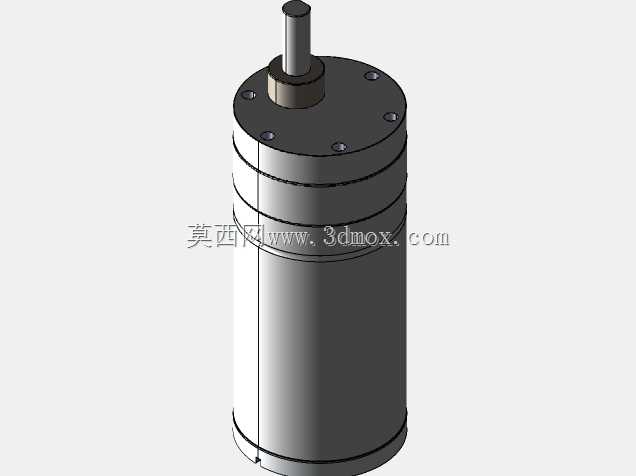

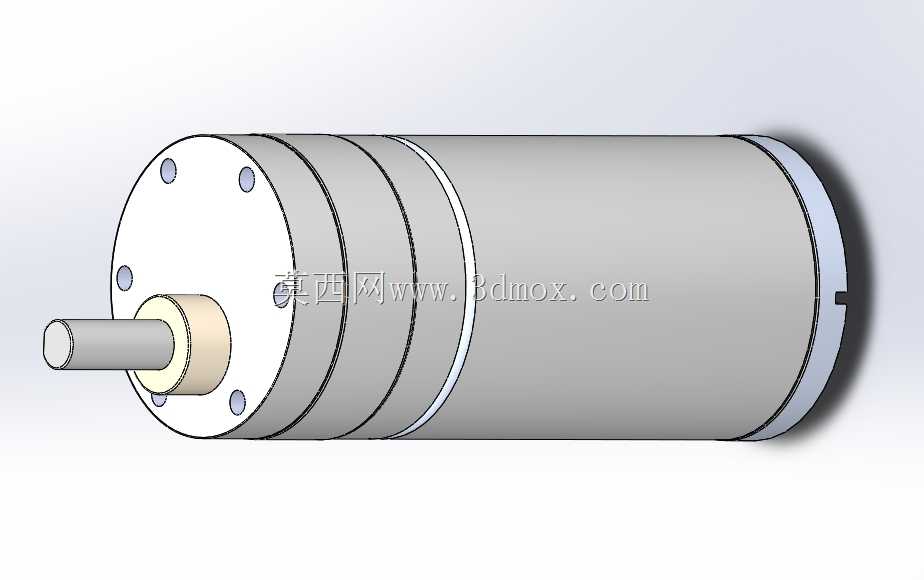

　　这款12V直流齿轮马达的三维结构，核心面向原型开发与小批量制造场景做适配，在桌面级机器人竞赛项目、小型自动化执行机构、教学演示原型装置里都能找到对应的使用场景。从结构设计逻辑来看，马达本体采用常规有刷直流电机作为动力源，前端搭配三级行星齿轮减速结构，输出轴做了台阶式定位设计，轴伸端预留的安装平面可以直接适配联轴器、同步带轮等传动件，不需要额外做轴面二次加工。安装边界上，前端法兰盘均匀分布6个安装孔，孔位公差按照IT7级精度做预留，既可以通过法兰端面直接锁附在设备安装板上，也能搭配定制的固定支架做侧装，整体圆柱式的外壳结构，最大外径控制在37mm区间，总长度不含输出轴为63mm，输出轴直径6mm，轴伸长度12mm，

　　在紧凑安装空间里的适配性较强。设计过程中特意把减速箱端盖和电机外壳的配合面做了止口定位，避免装配后出现同轴度偏差导致的运转噪音问题，齿轮组的模数选用0.5，齿面做了等强度修形处理，在12V额定电压下，输出扭矩可以达到12kg·cm，空载转速控制在100rpm上下，刚好匹配小型移动机器人的行走驱动、机械臂关节的小负载转动、智能小车的动力输出这类需求。实际选型使用时，不需要额外搭配减速模块，马达本体已经集成了减速结构，接线端预留的焊盘可以直接焊接导线或者接插件，尾部的后盖做了轻微的散热槽设计，长时间连续运转时可以把电枢产生的热量通过金属外壳传导出去，避免过热退磁。在做原型验证阶段，这款结构可以直接导出STEP格式导入装配体，

　　不需要做过多的结构简化，安装孔位、配合尺寸都和实际量产件保持一致，能有效减少从三维设计到实物加工的适配误差，不管是做竞赛机器人的动力单元选型验证，还是小型自动化设备的执行机构配套，都能直接复用这套结构的安装尺寸，不用重新测绘建模。齿轮箱内部的每一级行星架都做了轻量化的镂空处理，在保证结构强度的前提下降低整体自重，输出端的轴承位预留了标准686轴承的安装空间，运转时的径向跳动可以控制在0.02mm以内，满足精密传动场景的使用要求。
