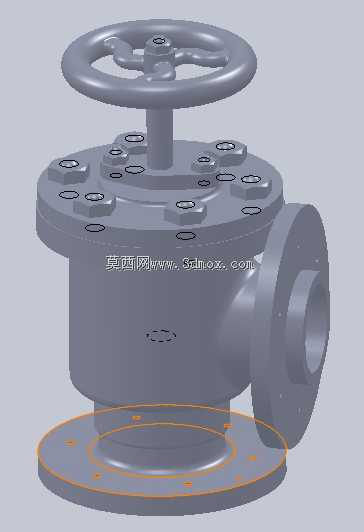

法兰连接式手轮驱动进料止回阀结构

　　这款进料止回阀的结构设计，首先要匹配工业流体输送管路的实际安装需求，底部采用大口径法兰连接结构，侧部同样设置法兰接口，分别对应管路的进料与出料通路，安装时需要核对法兰盘的螺栓孔位分布，确保与现场管路法兰的孔距、孔径完全匹配，避免安装错位导致的密封失效问题。手轮驱动结构设置在阀体顶部，通过阀杆带动内部启闭件动作，手轮的轮辐尺寸经过优化，操作时不需要额外加力杆就能提供足够的操作力矩，日常巡检时手动启闭的操作手感顺畅，不会出现卡滞问题。

　　从功能特性来看，这款止回阀主要用于流体管路中防止介质倒流，在给水输送、化工介质进料等场景下，能够避免管路内的介质反向回流对前端泵体、储罐等设备造成冲击，内部密封结构采用硬密封配合设计，在常规压力工况下密封可靠性强，不会因为介质长期冲刷出现内漏问题。阀体的流道设计采用平滑过渡结构，介质通过时的流阻更小，不会在阀腔内部形成积液死角，对于洁净度要求较高的流体输送场景，也能减少介质残留带来的污染风险。

　　设计过程中优先考虑了现场安装与维护的便利性，顶部阀盖采用多螺栓均匀紧固的结构，拆卸时只需要对称松开螺栓就能打开阀腔，对内部密封件、启闭件进行检修更换，不需要将整个阀体从管路上完全拆卸下来，能够大幅缩短现场维护的停机时间。阀体的外部结构没有多余的突出棱角，外部做了均匀的壁厚设计，既能够满足管路额定压力下的强度要求，也不会因为壁厚过大造成材料浪费，整体重量控制在合理范围内，现场吊装安装时不需要大吨位的起重设备就能完成对位安装。

　　在实际选型应用时，需要注意这款阀的安装方向，底部法兰为介质进料端，侧部法兰为介质出料端，必须按照阀体上标注的流向标识进行安装，反向安装会导致阀门无法正常启闭，失去止回功能。手轮的操作高度也需要结合现场管路的架设高度进行匹配，如果安装位置过高，可以额外配套加长阀杆结构，方便操作人员在地面就能完成启闭操作。阀体外表面的结构设计也考虑了防腐涂层的附着需求，平整的外表面在做防腐喷涂时不会出现涂层厚薄不均的问题，在潮湿、有腐蚀性介质的车间环境下，也能保证较长的使用寿命。
