小型溢流泄压式安全阀三维结构设计

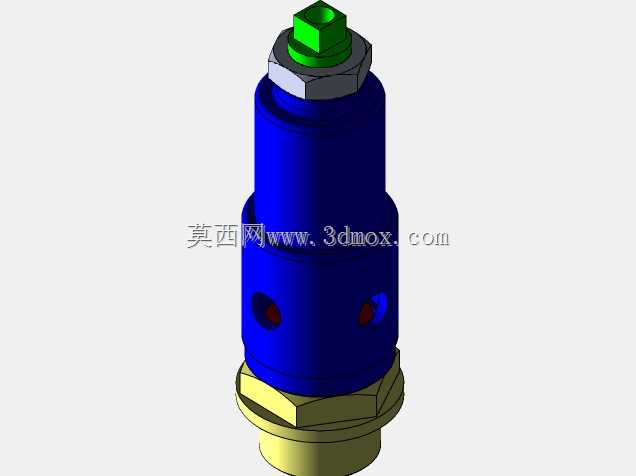

　　这款安全阀的结构设计围绕小通径压力管路的超压泄放需求展开，整体采用直动式溢流结构，没有额外的先导控制回路，结构紧凑响应速度快，适合在气动、小型液压回路以及低压流体输送管路中作为末端超压保护元件使用。从结构布局来看，阀体主体采用圆柱形设计，上部为调压组件安装腔，下部为带外螺纹的安装连接段，中部对称开设两个径向泄流孔，当系统压力超过设定阈值时，内部阀芯抬升，介质从泄流孔排出，快速降低系统压力，避免管路、承压元件因超压出现破损、泄漏甚至爆裂的风险。

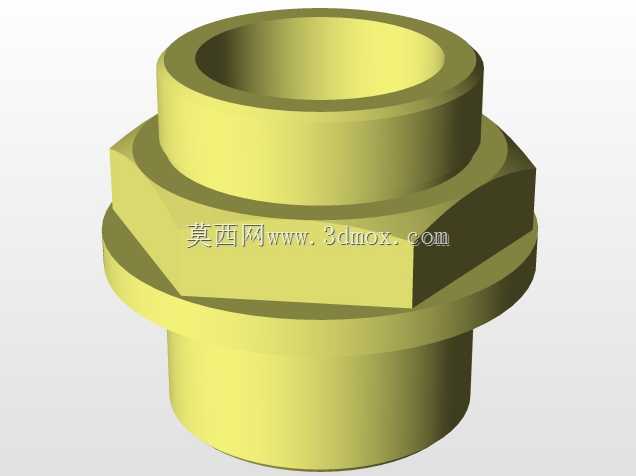

　　设计过程中优先考虑了安装便捷性与调压稳定性，下部的外螺纹连接段可以直接拧入预设的管路安装座，配合六角形的锁紧螺母结构，能够在调整好安装深度后完成锁止，避免设备运行过程中因振动出现连接松动。上部的调压端采用六角锁紧螺母配合顶部调节螺塞的结构，转动顶部的绿色调节螺塞即可改变内部弹簧的预压缩量，从而调整安全阀的开启压力，调整到位后拧紧外侧的锁紧螺母即可固定设定值，防止压力设定值在运行中出现偏移。

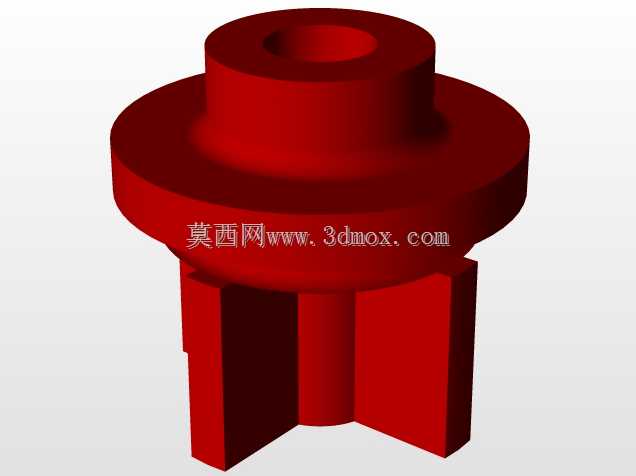

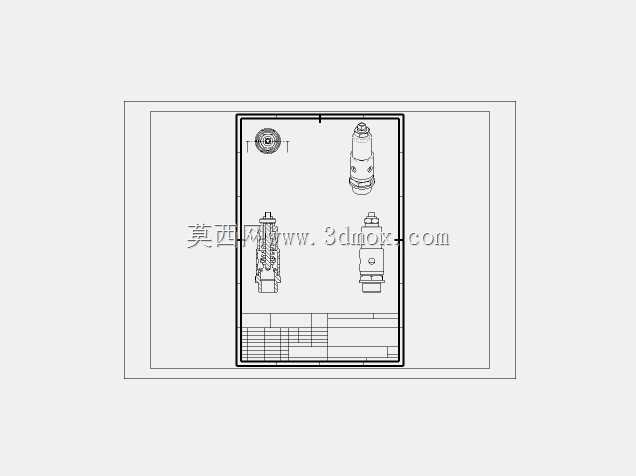

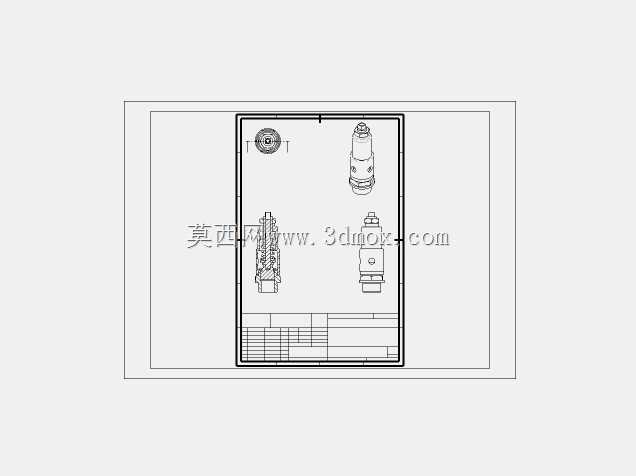

　　从安装边界来看，整体径向最大尺寸出现在中部阀体与上下锁紧螺母位置，安装时需要预留足够的扳手操作空间，尤其是上部调压位置与下部安装位置，需要预留径向操作空间方便后期压力校准与维护拆卸。轴向尺寸上整体结构短粗，不会占用过多的轴向安装空间，适合在布局紧凑的阀组、集成阀块上安装使用。内部流道采用顺滑过渡设计，减少介质泄放过程中的流阻，同时阀芯与阀座的密封面采用锥面配合，密封性能可靠，在正常工作压力下不会出现内漏情况。

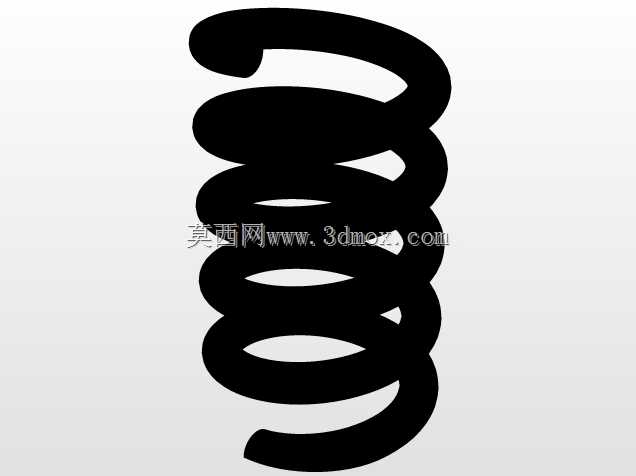

　　在实际应用场景中，这类小型安全阀常配套在小型空压机、润滑系统、低压气动控制回路、实验台流体管路中，作为最后一道压力保护屏障，其结构没有易损的复杂传动部件，日常维护仅需定期检查开启压力是否准确，清理泄流孔处的杂质即可，长期运行可靠性较强。建模过程中对各零件的配合公差做了对应预留，阀芯与阀体腔的滑动配合采用小间隙设计，既保证阀芯动作灵活无卡滞，又不会出现过大的间隙导致介质异常泄漏，弹簧的选型匹配了常见的低压工况压力范围，能够覆盖多数常规小通径管路的泄压需求。
