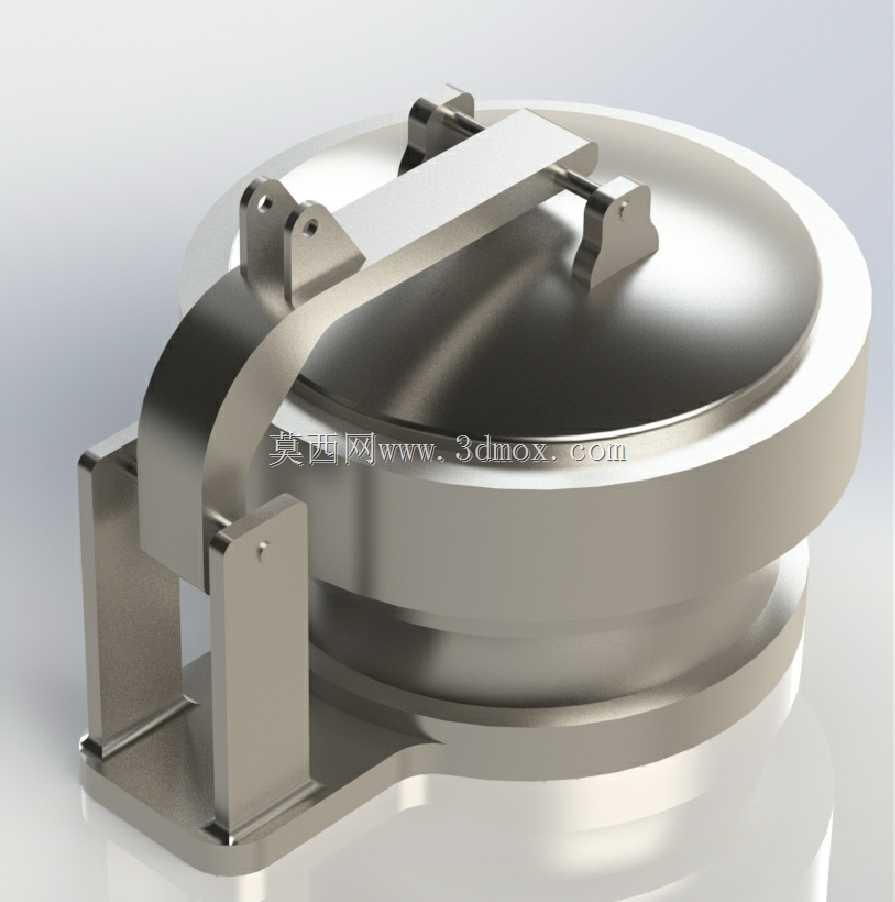

快开式承压罐体不锈钢人孔结构

　　快开人孔多设置在食品酿造、精细化工、制药类承压罐体的侧壁或顶部位置，作为运维人员进入罐体内部开展清洁、检修、填料更换作业的通行通道，相比螺栓紧固式人孔，这类快开结构无需逐个拆装紧固螺栓，能大幅缩短开闭操作的时间，适配需要频繁开启人孔的生产工况。从结构设计逻辑来看，该人孔采用侧翻式铰接支撑结构，支座直接焊接固定在罐体法兰外缘，铰接轴的位置经过受力校核，开启时盖板的重心始终落在支撑结构的受力范围内，避免开启过程中盖板出现偏载倾覆的问题，操作时单人即可完成开闭动作，无需额外吊装辅助。盖板与筒体法兰的密封面采用精加工贴合设计，配套的压紧横梁通过偏心锁紧结构实现快速压合，锁紧时横梁两端的卡扣自动卡入支座的定位槽内，配合密封胶条的压缩量控制，

　　能满足常压至低压工况下的密封要求，避免罐内介质出现泄漏。设计阶段需要重点匹配安装边界尺寸，首先是人孔筒体的通径需要满足人员通行的最小空间要求，通常根据罐体容积和运维需求选择对应通径规格，筒体焊接端的坡口形式要适配罐体壁厚，保证焊接后的结构强度；铰接支座的安装位置要避开罐体外部的管线、爬梯等附属构件，预留出足够的盖板翻转空间，避免开启时与周边部件发生干涉。盖板背面的密封槽尺寸与胶条的压缩率匹配，常规工况下胶条压缩量控制在合理区间，既保证密封性能，又避免胶条过度压缩导致老化加速。锁紧机构的操作力经过优化设计，操作手柄的力臂长度经过测算，保证操作人员无需借助加力杆即可完成锁紧与解锁动作，同时锁紧位置设置有限位结构，

　　避免锁紧过度导致密封面或横梁出现变形。这类人孔的整体材质多采用不锈钢材质，接触介质的表面做抛光处理，不易积存物料残留，适配对卫生等级有要求的生产场景，外部支撑结构做圆角过渡处理，避免操作过程中出现磕碰划伤的问题。在罐体整体布局设计时，人孔的安装位置通常会选在罐体操作平台的可达范围内，周边预留足够的操作空间，方便人员进出和开闭操作，同时人孔的承压等级要与罐体的设计压力匹配，所有受力部件的厚度经过强度校核，满足承压工况下的结构安全要求。
