化油器发动机活塞结构三维数模

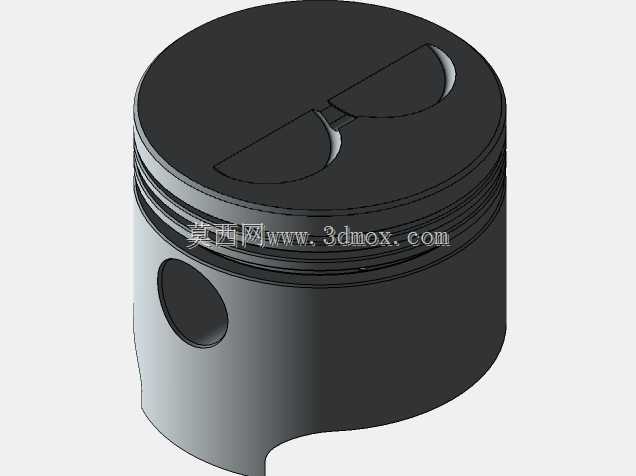

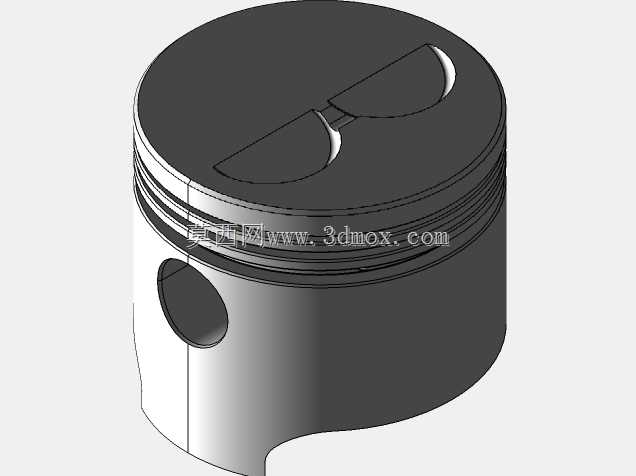

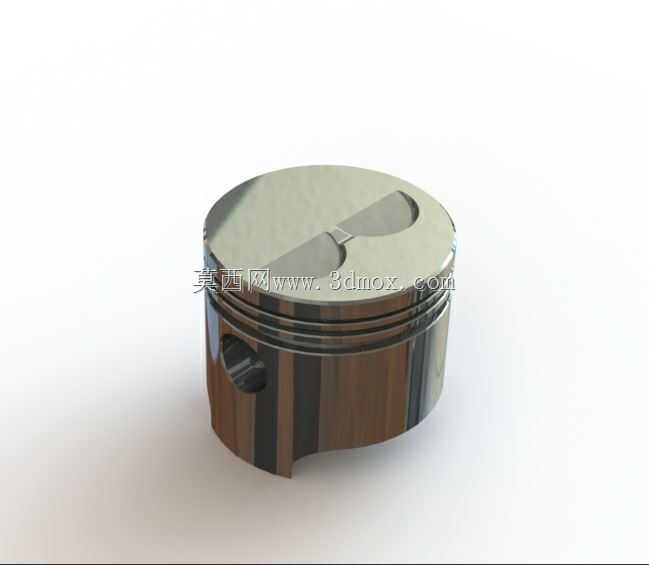

　　这款活塞主要适配化油器式小型内燃机，常见于通用动力机械、小型摩托、园林作业机具这类搭载化油器供油系统的动力设备中，作为内燃机核心往复运动部件，承担着燃烧室密封、燃烧压力传递、配合配气机构完成换气过程的核心作用。从结构设计来看，活塞顶部设置的两个凹坑是为了避让气门开启行程，避免活塞运行至上止点时与气门发生运动干涉，这一结构是化油器机型配气相位匹配的典型设计，顶部平面的轮廓精度直接影响燃烧室压缩比的一致性，建模时严格按照燃烧室边界做了轮廓拟合，保证压缩容积的计算误差控制在工程允许范围内。活塞头部的三道环槽分别用于安装两道气环与一道油环，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，

　　防止机油窜入燃烧室参与燃烧，环槽的宽度、深度以及侧隙、背隙的尺寸都按照通用小型内燃机的配合公差做了还原，能直接用于环组的匹配选型校核。活塞销孔的位置设置在活塞裙部上方，采用全浮式销座设计，销孔两侧的挡圈槽结构完整，可用于装配活塞销挡圈，限制活塞销的轴向窜动，销座部位做了加强筋过渡，能承受燃烧爆发压力带来的冲击载荷，避免销座部位出现应力集中导致的疲劳开裂。裙部的型线采用了中凸变椭圆设计，这是考虑到活塞工作时的热膨胀变形，常温下的裙部轮廓在热态工作时能与气缸壁保持均匀的贴合间隙，既避免冷启动敲缸，也能防止热态下活塞胀缸拉缸。整个模型的安装边界严格遵循小型单缸化油器发动机的气缸尺寸匹配要求，活塞总高、裙部直径、压缩高度、

　　销孔直径这些关键安装尺寸都做了参数化建模，可直接用于同类型发动机的改型设计、运动仿真校核，也能作为教学演示的结构样件，帮助从业者理解活塞与气缸、连杆、配气机构的配合关系，在做整机装配仿真时，可直接导入模型完成运动干涉检查，验证活塞行程与曲轴连杆机构的匹配合理性，排查上止点、下止点位置的运动间隙问题。
