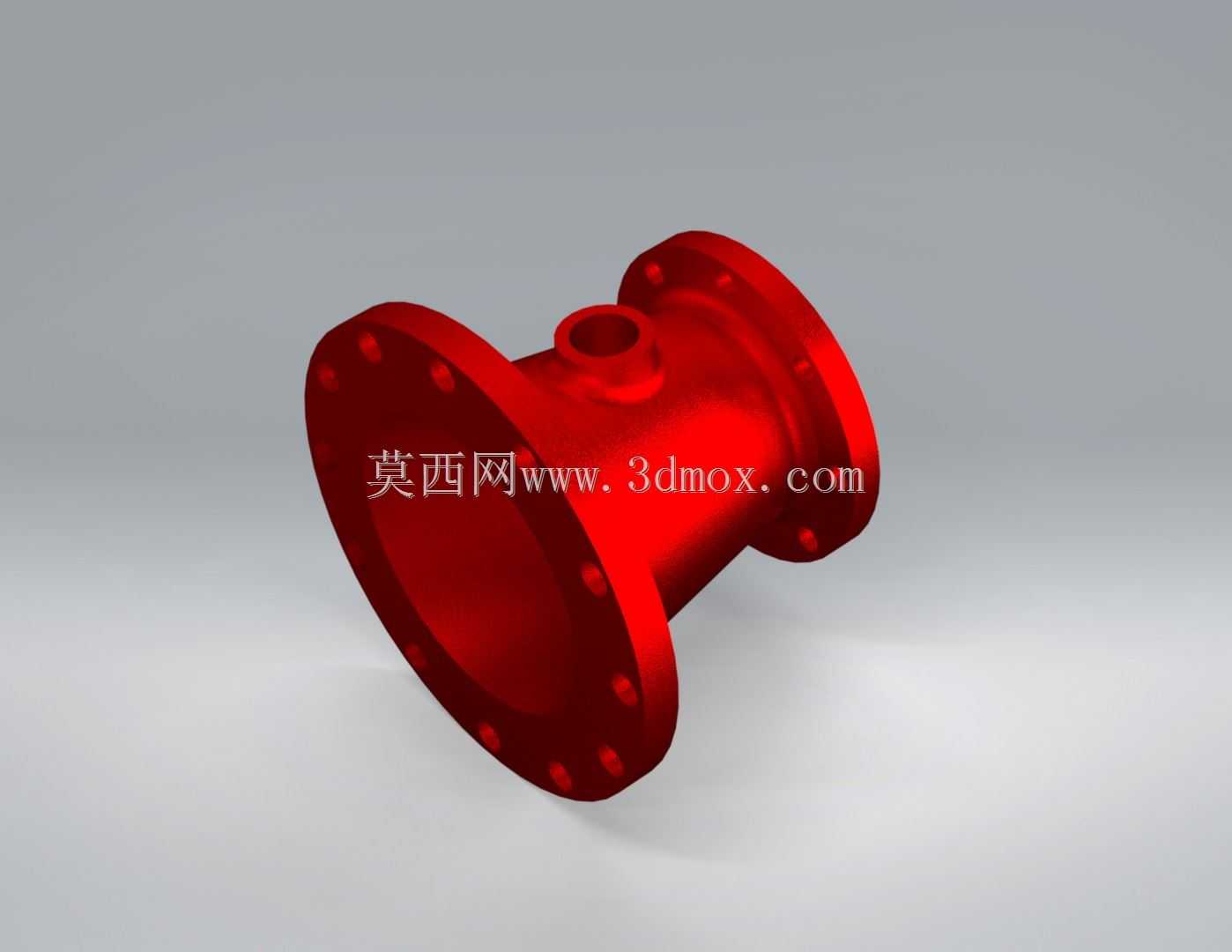

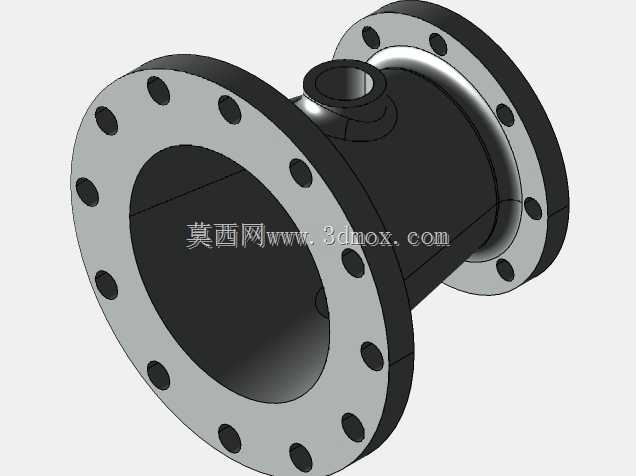

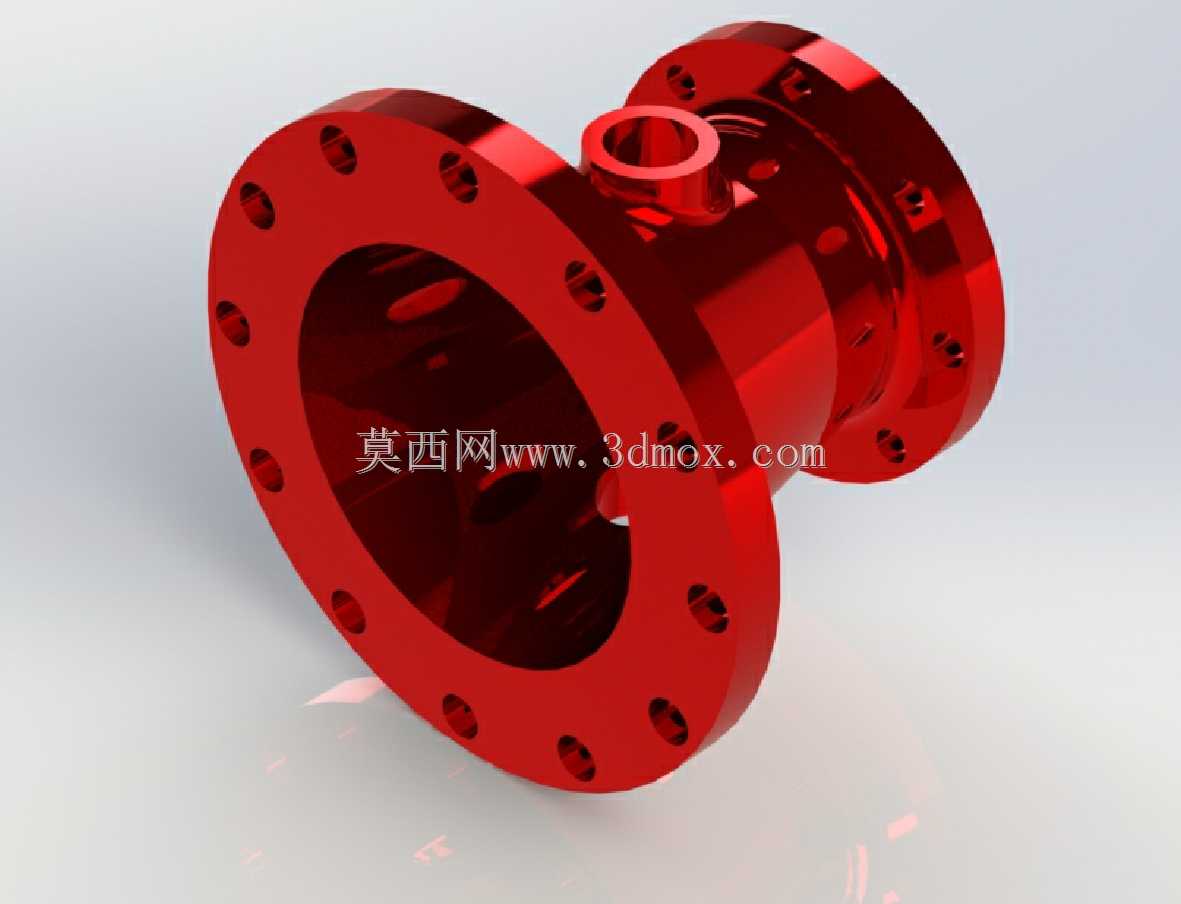

法兰连接式三通异径流体管路构件

　　该构件为流体输送管路系统中的异径三通连接件，主体采用等径直筒段搭配垂直方向异径支管的结构形式，三个连接端均采用标准法兰盘结构，法兰盘上均匀分布螺栓通孔，可通过螺栓紧固配合密封垫片实现与同规格管路、阀件的刚性密封连接，适配中低压工况下的流体分流、合流或支路引出需求。从实际工程应用来看，这类构件常见于市政给排水管网、工业循环水系统、化工介质输送管线、暖通空调水系统中，当主管道需要引出小口径支路加装检测仪表、泄放阀、旁通管路时，无需额外焊接变径接头，直接通过该构件即可完成管路分支的对接，大幅降低现场施工的焊接工作量，也减少了焊缝带来的泄漏风险点。设计过程中，主体筒段与支管的相贯线位置做了圆弧过渡处理，避免直角相贯带来的应力集中问题，

　　同时降低流体在分支位置的湍流阻力，减少介质输送过程中的压损；法兰盘的密封面采用突面结构，适配常用的橡胶石棉垫、金属缠绕垫等密封件，法兰背面与筒段、支管的连接位置设置了加强斜角，提升承压状态下的结构强度，避免法兰受螺栓压紧力或管路内压作用出现变形。安装边界方面，两个主法兰端的同轴度公差控制在机械管路安装的常规允许范围内，支管轴线与主筒段轴线保持垂直，安装时需保证三个连接端的法兰与对接件法兰平行度偏差不超过规范要求，螺栓紧固需采用对角交替拧紧的方式，避免局部受力过大导致密封失效。构件整体采用铸造后机加工的工艺路线，法兰端面、螺栓孔、密封面位置均预留机加工余量，铸造主体壁厚均匀，可根据实际输送介质的腐蚀性、压力等级匹配对应的铸件材质，

　　常规输水工况可采用铸铁材质，腐蚀性介质工况可采用铸钢或不锈钢材质。在管路系统排布时，该构件的轴向长度尺寸可适配标准管段的间距要求，支管的伸出长度预留了足够的扳手操作空间，方便后续支路阀门、仪表的安装与维护拆卸，无需额外加装短节即可完成常规支路配件的装配。
