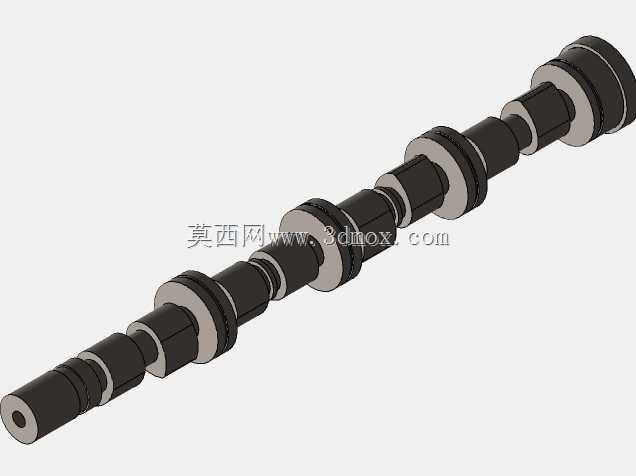

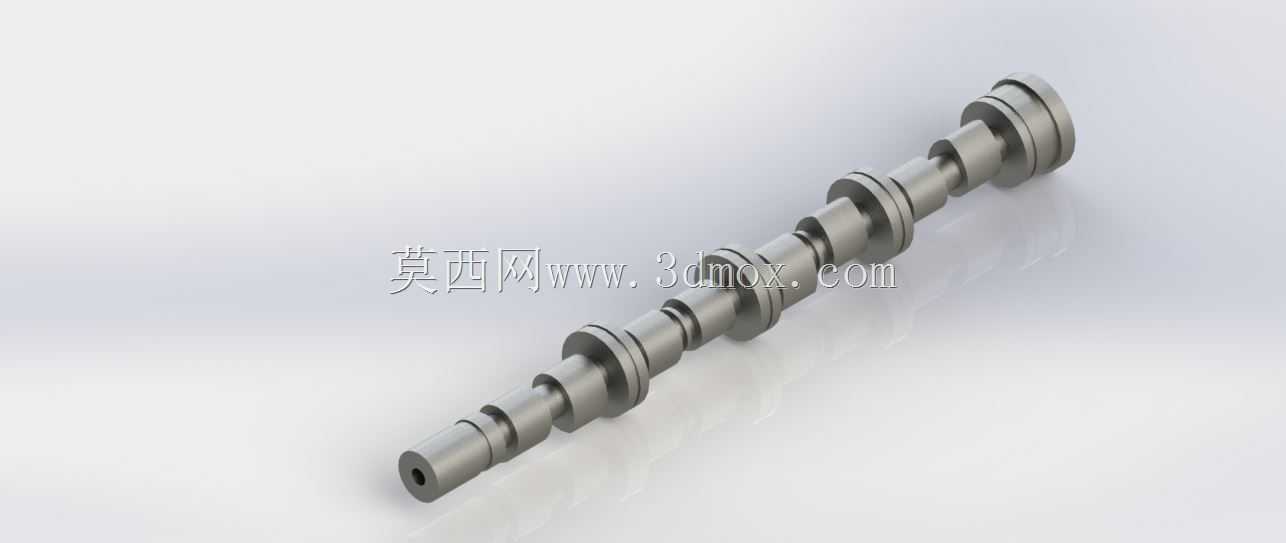

四冲程发动机用凸轮轴结构设计

　　在四冲程内燃机的配气系统中，凸轮轴是控制气门开闭时序与升程的核心传动部件，其型线精度直接决定发动机的进气效率、燃烧稳定性与动力输出平顺性，广泛适配搭载化油器供油系统的小排量通用动力、摩托车及小型工程机械动力单元。从实际工况来看，这类凸轮轴需要承受气门弹簧的周期性交变载荷，同时在数千转的工作转速下保持型面的耐磨性能，因此建模过程中需要重点关注凸轮型线的过渡圆角、轴颈同轴度以及各凸轮相位角的匹配关系。设计阶段首先要匹配发动机的配气相位要求，确定各缸进排气凸轮的夹角，保证进气门提前开启、滞后关闭的角度符合充气效率需求，排气凸轮的型线则要兼顾排气阻力与气门落座冲击，避免高速工况下出现气门飞脱或反跳。轴身采用多轴颈支撑结构，

　　相邻凸轮之间的轴径尺寸需要满足安装时的穿装要求，同时保证轴系的抗弯刚度，避免工作过程中出现挠曲变形导致气门开闭时序偏差。从安装边界来看，凸轮轴的轴向定位通常依靠一端的止推片结构，建模时需要预留止推面的加工余量与配合公差，轴端的结构需要适配正时齿轮或正时链轮的安装，键槽或定位销孔的位置要与传动件的相位严格对应，保证装配时配气正时的准确性。凸轮型面的建模不能仅依靠简单的圆弧拟合，需要结合挺柱的运动规律，采用等加速等减速运动曲线或者高次多项式曲线生成型面，保证挺柱在升程和回程阶段的加速度连续，减少冲击载荷与磨损。轴身的油道设计也需要重点考虑，主油道的润滑油需要通过轴颈处的油孔分配到各凸轮型面与挺柱的摩擦副之间，

　　建模时要保证油孔的位置与轴颈润滑油槽连通，避免出现润滑死角导致的异常磨损。这类凸轮轴的外形为细长轴类结构，长径比相对较大，建模时需要注意各轴段的同轴度公差设置，凸轮的基圆尺寸要与挺柱直径匹配，避免出现接触应力过大的问题。在实际选型适配中，这类凸轮轴的升程参数直接影响发动机的高速动力表现，较大的气门升程可以提升高转速下的充气量，但需要匹配刚度更大的气门弹簧，同时要保证凸轮型面与挺柱之间的接触应力在材料许用范围内，通常这类凸轮轴会采用表面淬火处理，型面硬度达到HRC55以上以满足耐磨需求。建模过程中还要考虑装配工艺性，各轴颈的直径要从轴端到另一端依次递减或者采用统一的穿装尺寸，方便凸轮轴从缸体的一端穿入安装，避免出现装配干涉。相邻凸轮之间的间距要匹配缸盖的燃烧室间距，保证各缸气门的驱动位置准确，不会出现气门与活塞运动干涉的问题。
