四英寸法兰连接式气动蝶阀结构设计

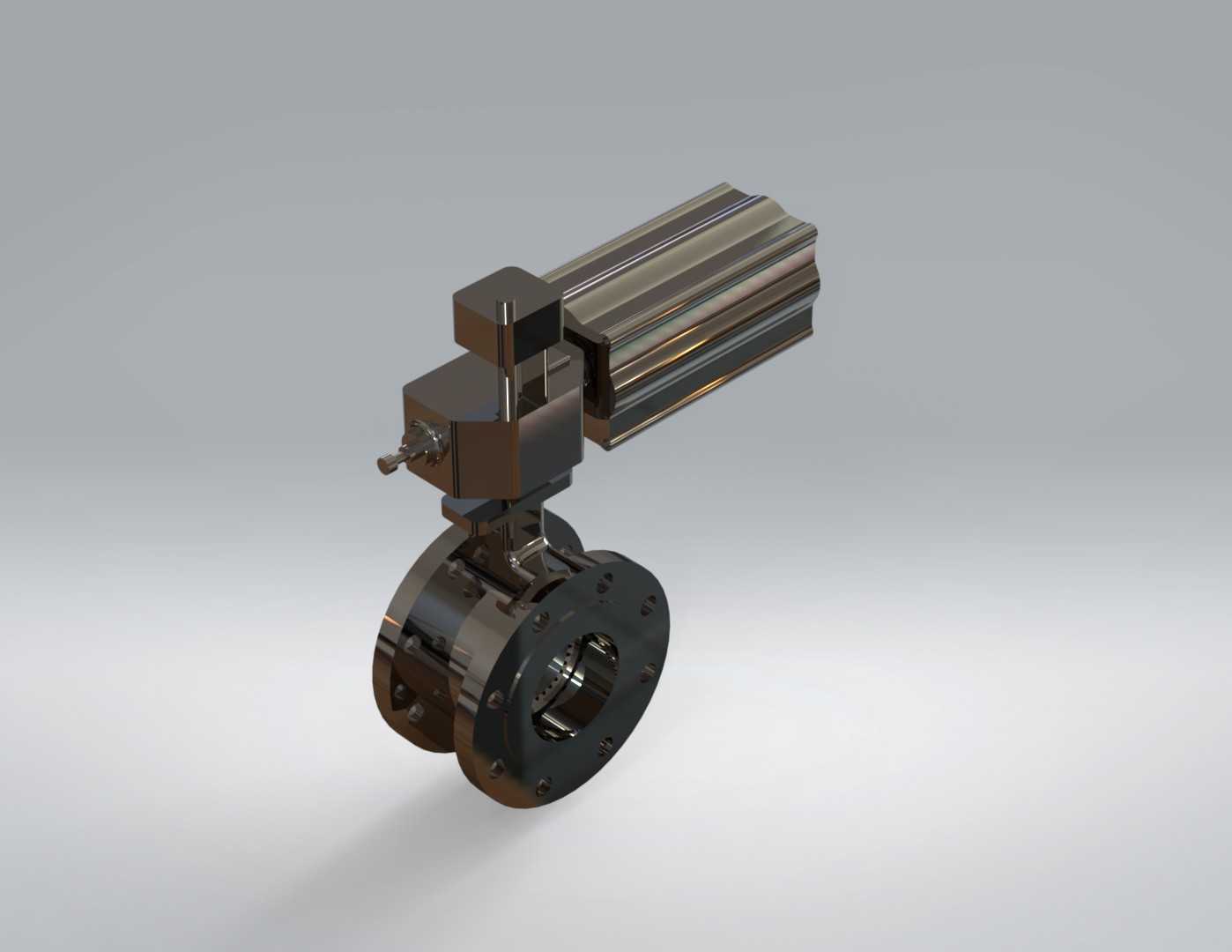

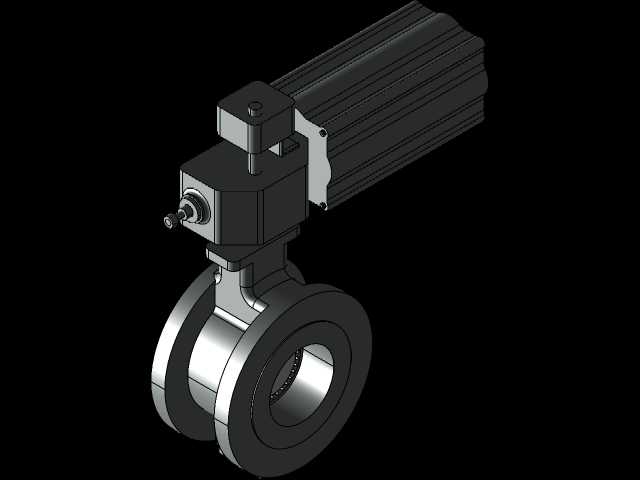

在市政给排水、化工流体输送、暖通空调循环水系统的管路布设中，法兰连接蝶阀是应用占比极高的通断与调节类部件，这款4英寸规格的法兰蝶阀，适配公称通径DN100的主流工业管路，采用法兰对接的安装形式，能在中低压工况下实现稳定的管路通断控制。从结构设计逻辑来看，该蝶阀采用气动驱动形式，上部的气动执行机构通过阀杆直接连接阀板，相比手动蝶阀可接入自动化控制系统，实现远程开关控制与开度调节，适配连续化生产的管路控制需求，执行器与阀体之间设置独立的连接支架，既保证传动同轴度，也避免阀杆处的介质渗漏侵蚀驱动部件。阀体部分采用法兰式结构，法兰端面的螺栓孔分布完全匹配对应压力等级的管路法兰标准，安装时只需对齐法兰端面、加装密封垫片后锁紧连接螺栓即可完成固定，安装边界清晰，无需额外加工适配连接件，能大幅缩短现场管路施工的周期。阀板采用偏心密封结构设计，开启时阀板能快速脱离密封面，减少密封件的摩擦损耗，相比中线蝶阀具备更长的密封使用寿命，关闭时密封面均匀受压，能满足常规水、油品、弱腐蚀性介质的截断密封要求。阀杆与阀体之间设置多重填料密封结构，可在额定压力范围内杜绝介质沿阀杆的外泄漏，同时阀杆采用防吹出结构设计，即使在管路压力波动的工况下，也不会出现阀杆被介质压力顶出的安全隐患。在实际选型应用中，这款蝶阀可适配水平、垂直等多种管路安装方向，气动执行器的气源接口采用标准通用规格，可直接对接工厂常规气源管路，无需定制转换接头。结构建模过程中，对法兰螺栓孔的位置度、阀板与密封面的配合间隙、阀杆与执行器的传动配合公差都做了精准还原，可直接用于管路布局的干涉校验、安装工位的空间预留模拟，也能作为同类型阀门改型设计的结构参考，帮助设计人员快速完成管路系统的三维布局，提前排查安装空间不足、部件干涉等现场施工常见问题。
