150吨立式粉料储料筒仓结构设计

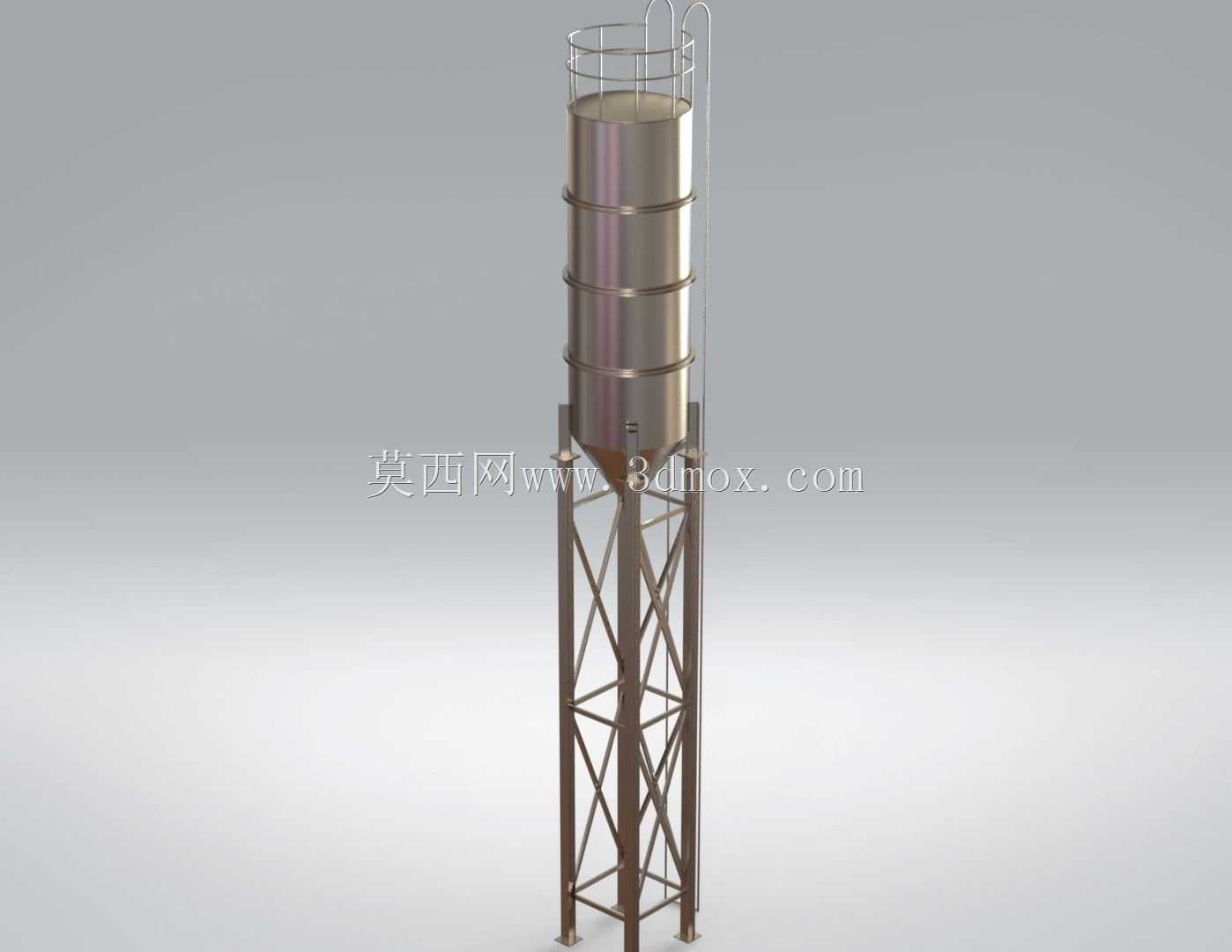

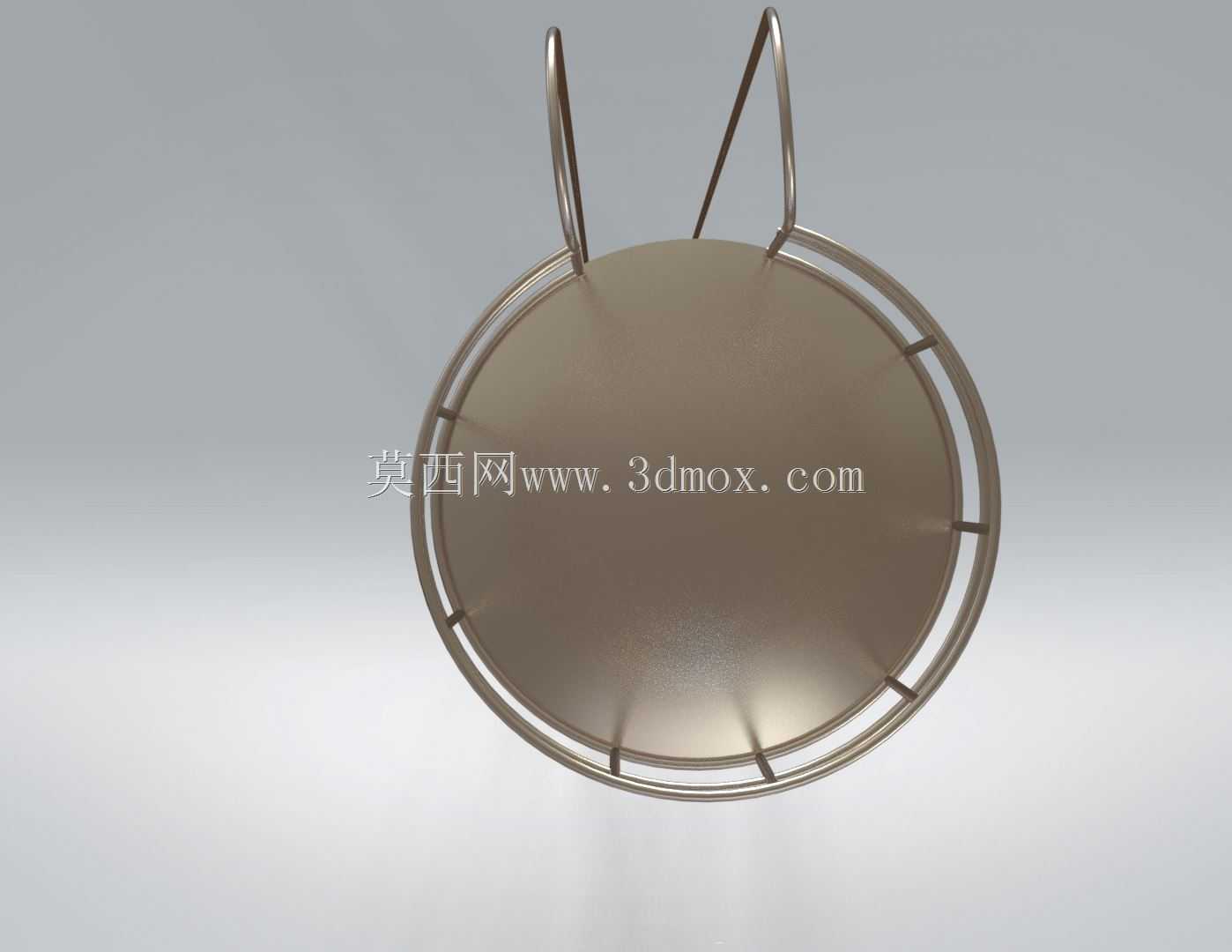

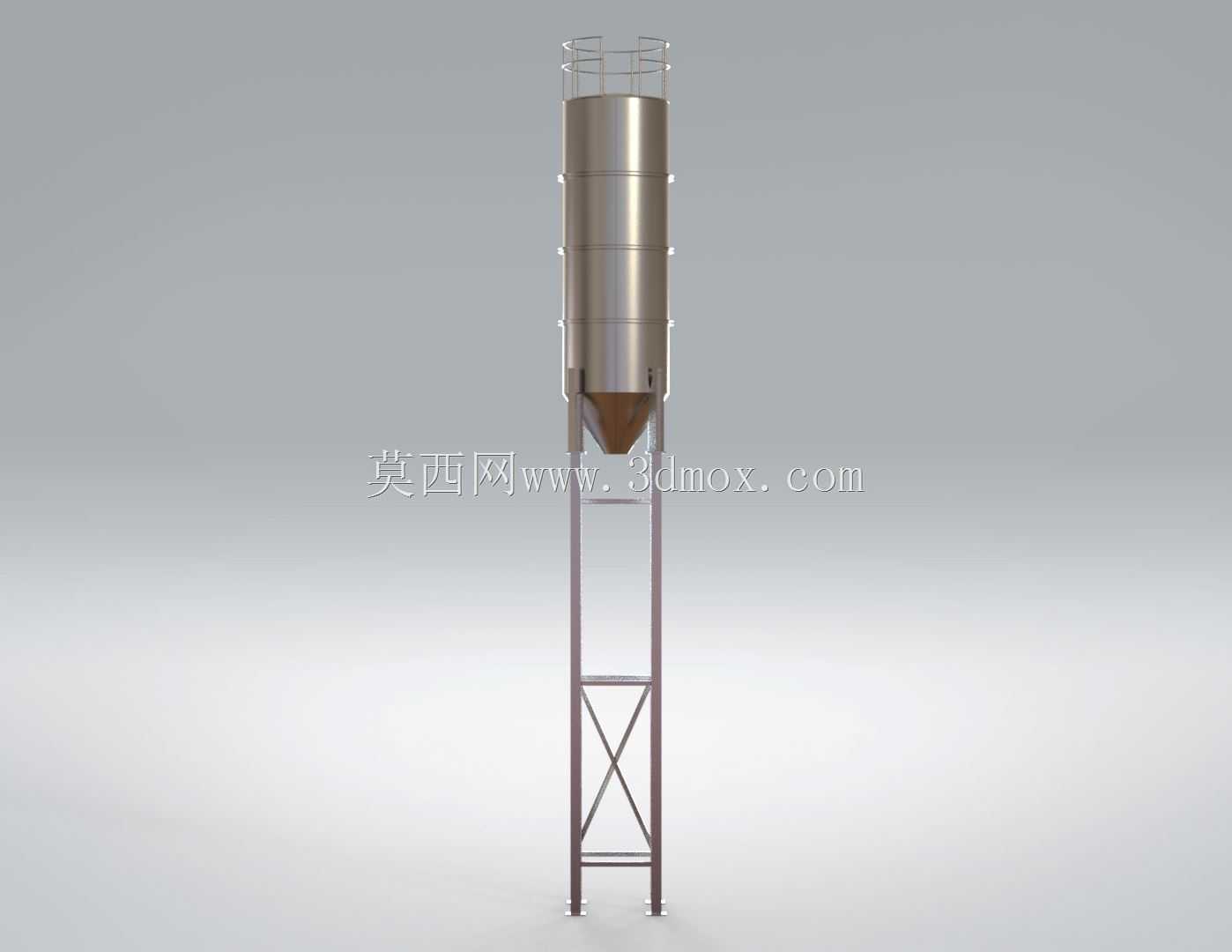

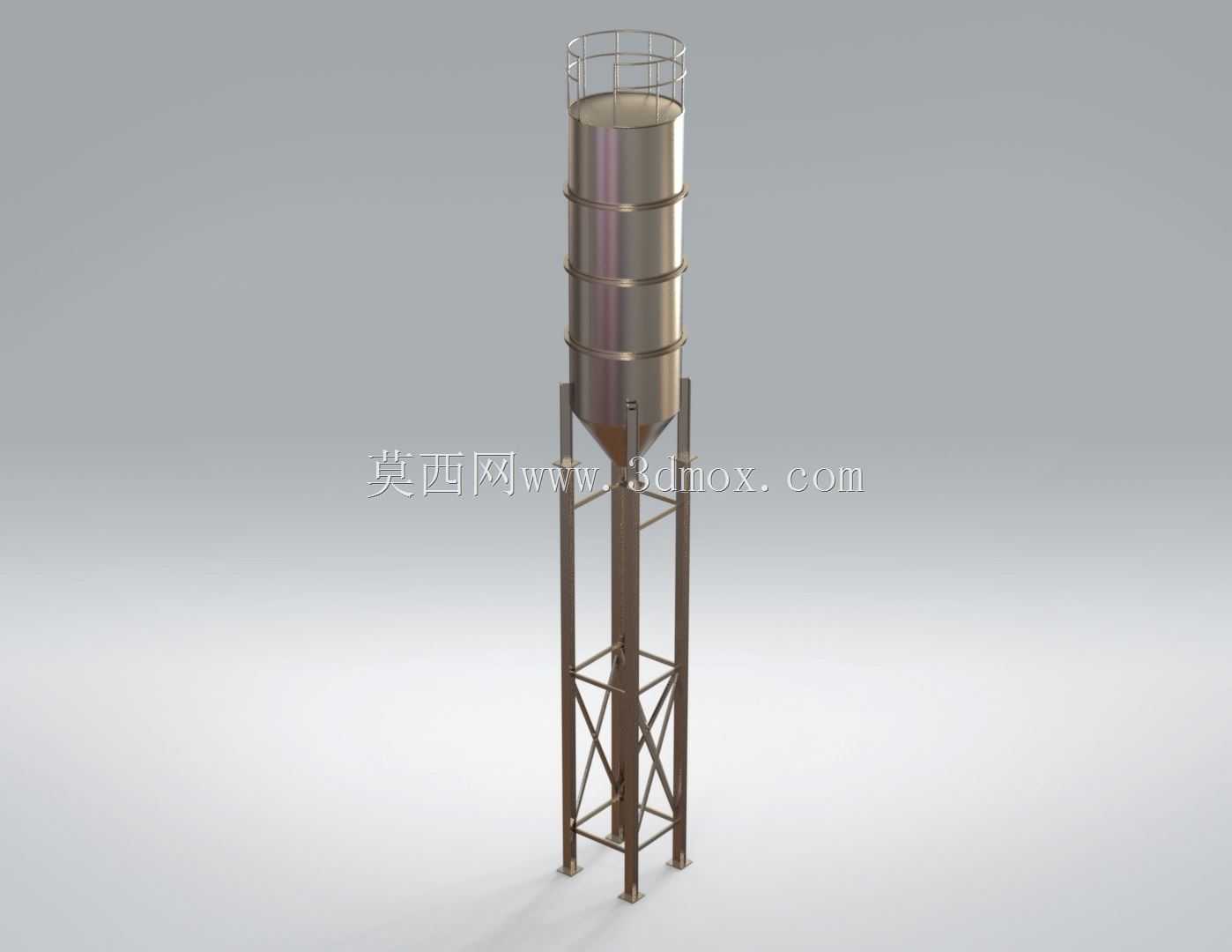

　　在商混站、干粉砂浆生产、散装水泥中转这类散状粉料处理场景中，立式筒仓是衔接物料运输与生产配料的核心存储单元，本次呈现的150吨规格筒仓，针对中小产能生产线的物料周转需求做了结构适配。从实际落地的安装边界来看，筒仓整体采用立式落地布局，底部支撑为桁架式钢结构支架，四根主立柱通过地脚螺栓与混凝土基础锚固，支架交叉腹杆采用等边角钢焊接成型，可抵消满仓状态下粉料侧压带来的水平倾覆力矩，安装时需保证基础平面度偏差不超过千分之二，避免仓体倾斜带来的出料不畅问题。仓体主体采用多段卷制圆筒焊接拼接，每段筒节外部设置环形加强箍，抵消粉料堆积产生的环向拉应力，避免长期承压出现筒壁鼓胀变形；仓顶设置带防护栏杆的检修平台，预留除尘接口、

　　料位计安装位与进料管口，可匹配气力输送管道的对接需求，方便散装粉料罐车直接通过管道压送入仓。下部锥斗段的倾角设计充分考虑了水泥、粉煤灰这类常见粉料的安息角，锥壁坡度设置为60度，可保证粉料依靠自重顺畅下滑，不会出现仓壁挂料、结拱堵料的问题，锥斗底部预留标准法兰接口，可直接对接螺旋输送机、叶轮给料机等出料设备，实现向搅拌主机的定量供料。设计过程中优先考虑了现场制作与运输的便利性，筒节、支架均采用模块化拆分结构，单段部件尺寸满足公路货运的限界要求，运抵现场后可通过法兰螺栓拼接配合现场环缝焊接完成组装，无需大型工厂预制的整体发运条件，适配县域级小型商混站、工地现场临时搅拌站的搭建需求。仓体顶部的护栏高度符合工业检修平台的安全规范，

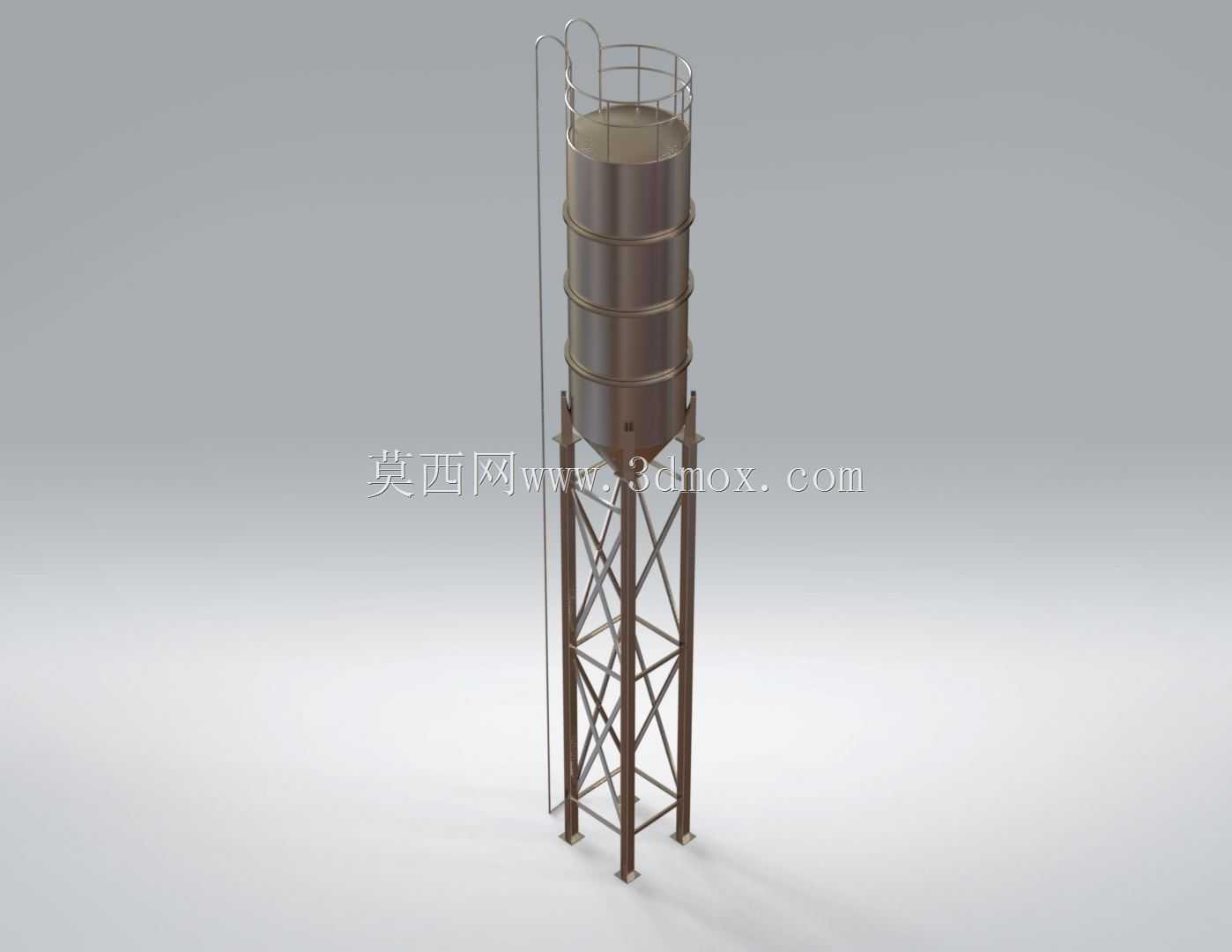

　　爬梯沿支架侧面布置，踏步采用防滑花纹钢板制作，日常检修时操作人员可通过爬梯抵达仓顶完成料位校验、除尘滤芯更换等作业。从结构受力层面看，满仓状态下150吨粉料的垂直载荷通过筒壁均匀传递至底部支架，再分散到四个基础承台上，锥斗段的变径位置做了加厚处理，避免应力集中导致的焊缝开裂，整体结构可适配户外露天放置的工况，表面做防锈防腐涂装，可耐受常规户外环境的雨水、粉尘侵蚀，长期使用无需频繁做防腐维护。
