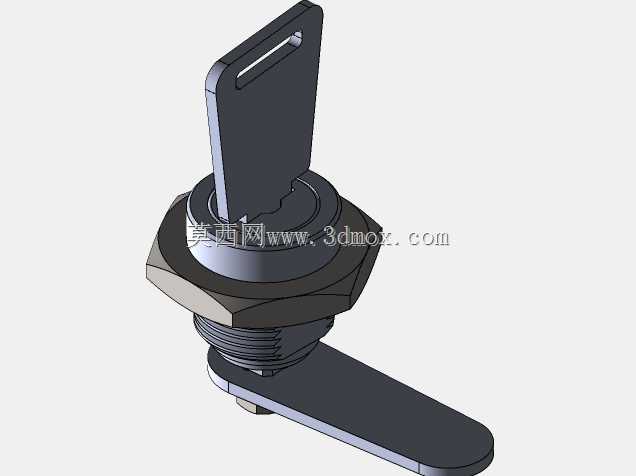

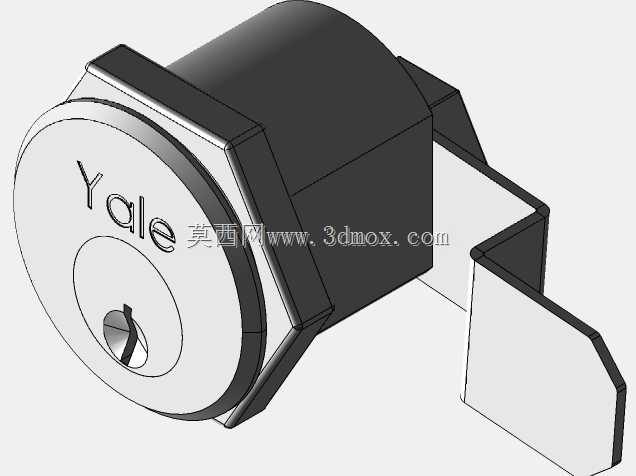

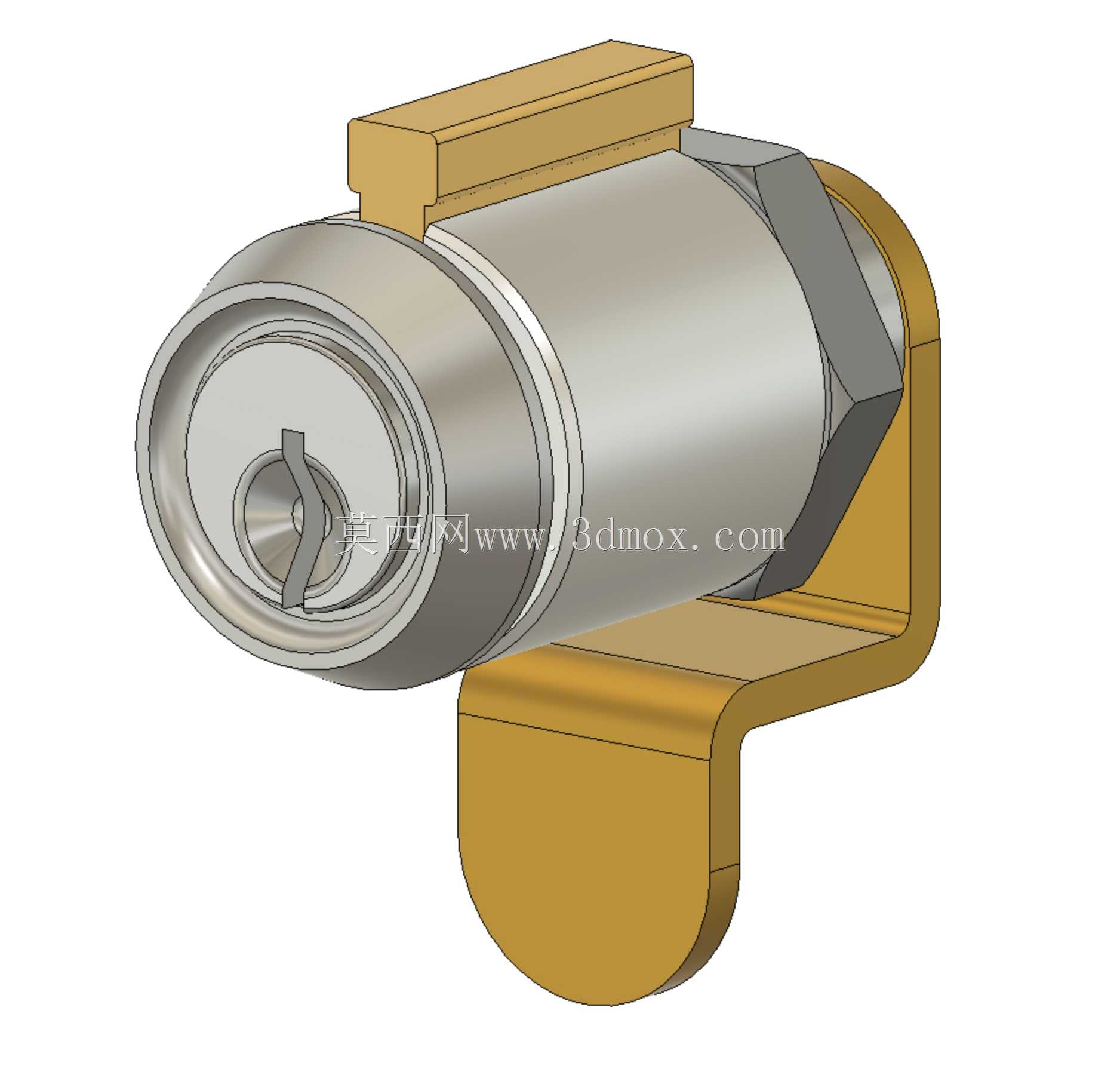

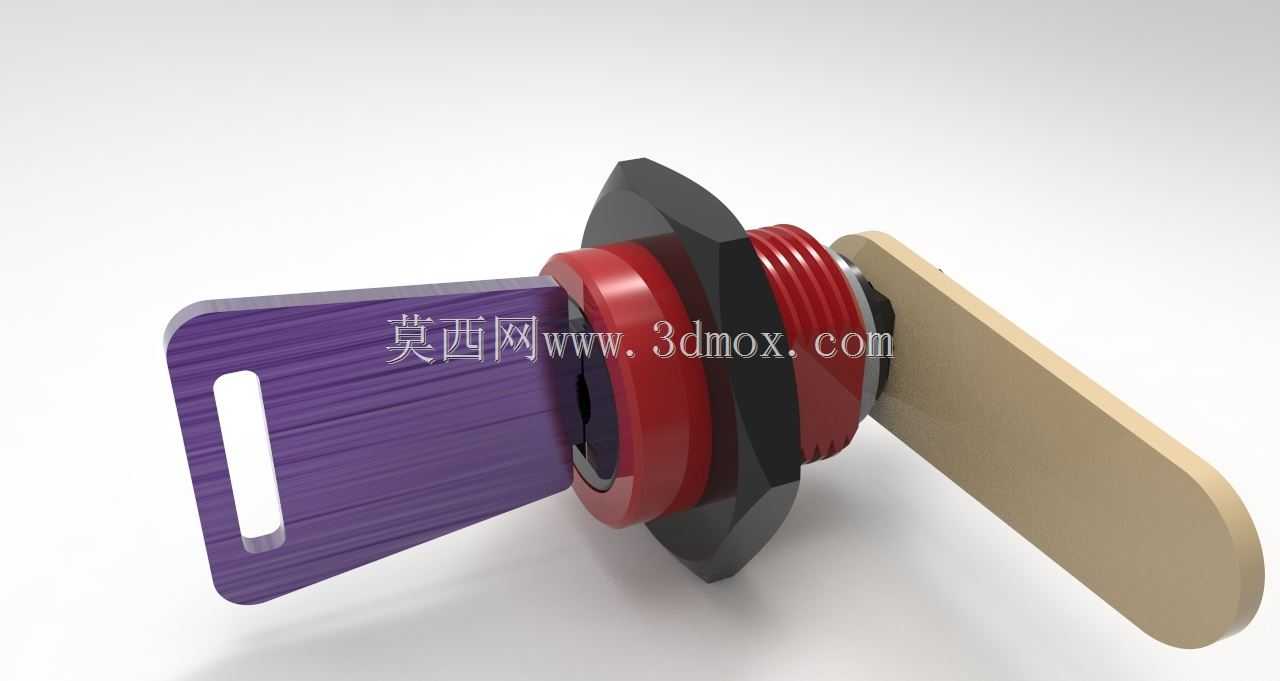

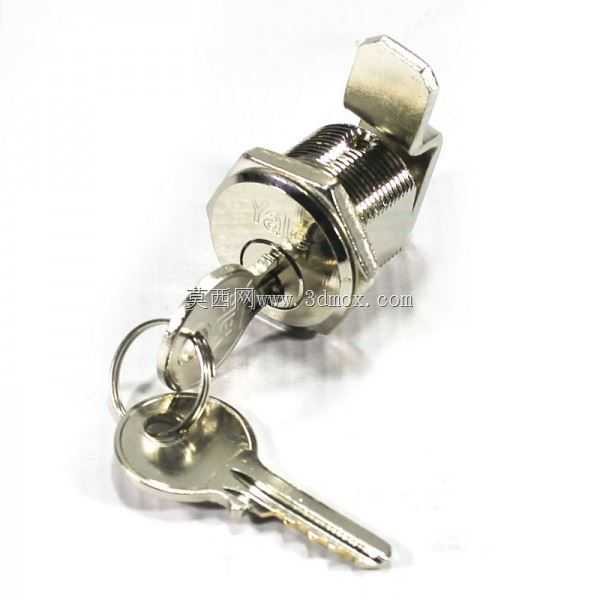

小型转舌式机柜门锁结构设计

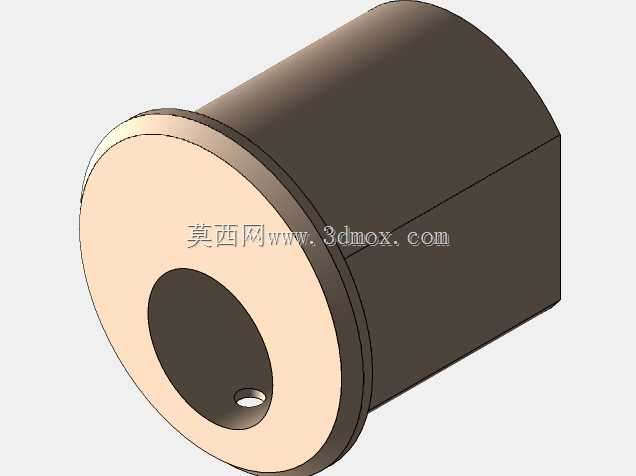

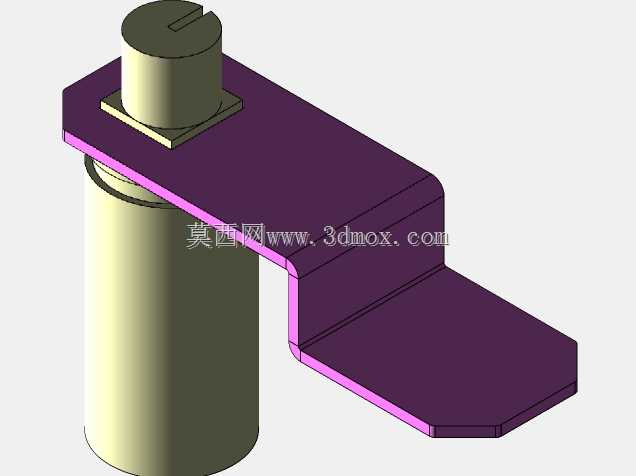

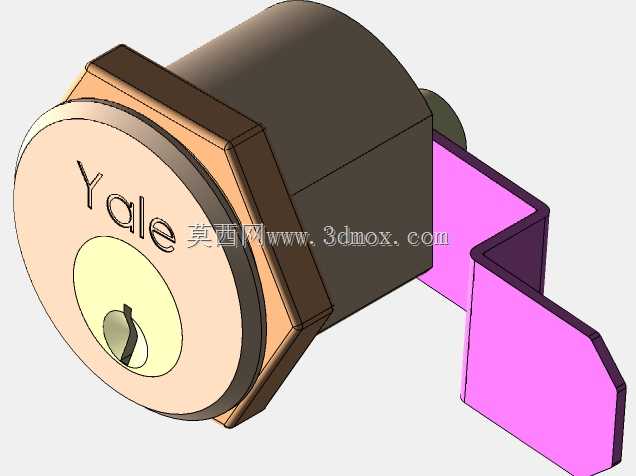

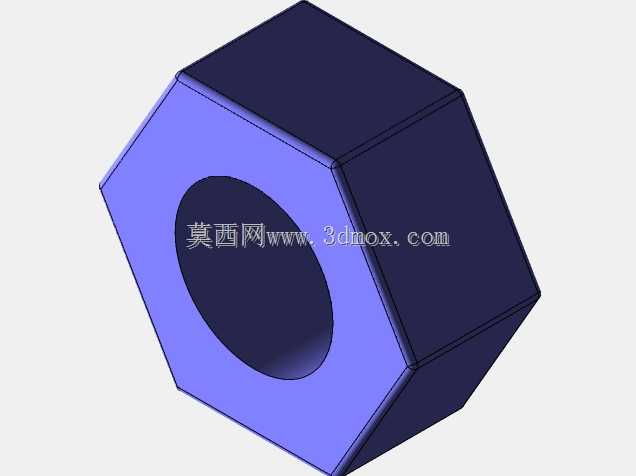

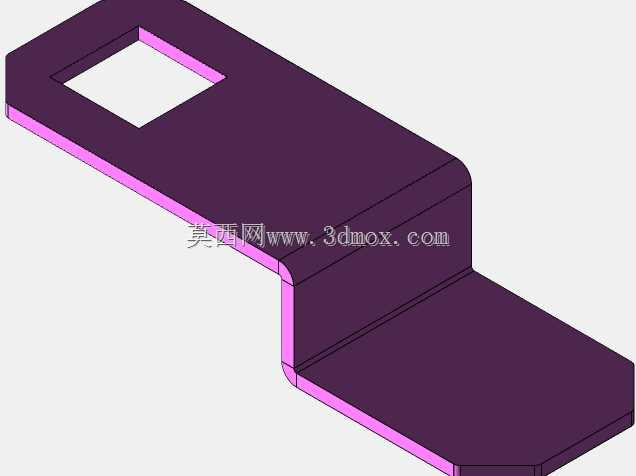

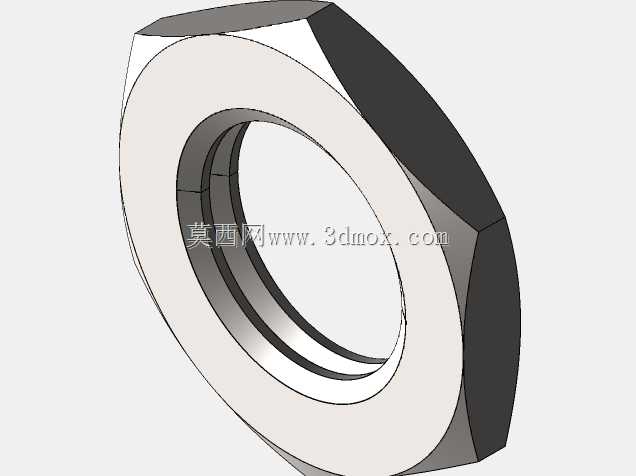

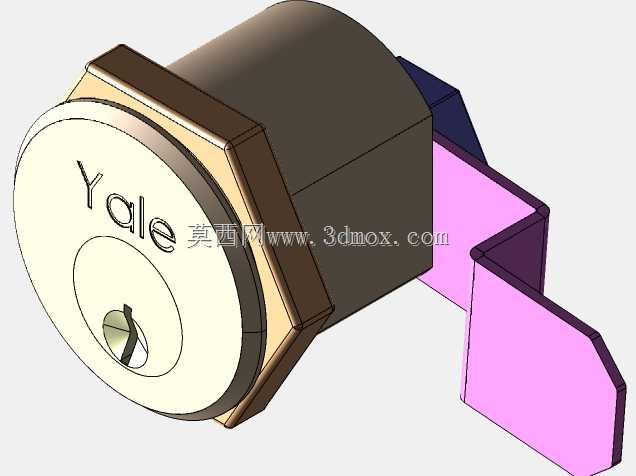

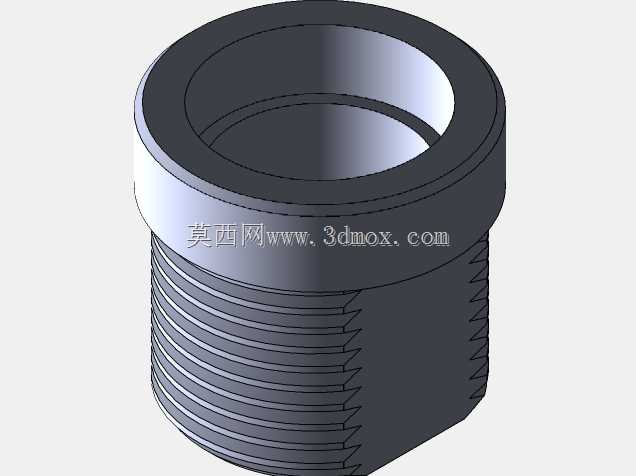

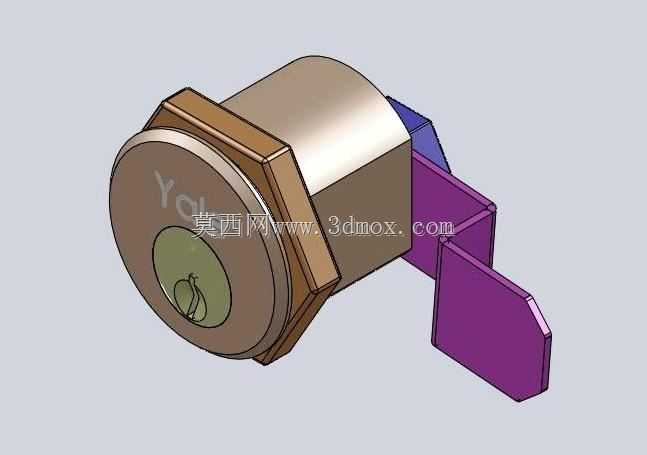

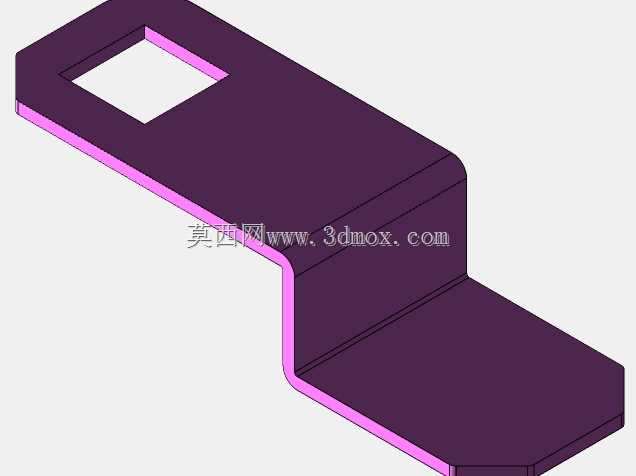

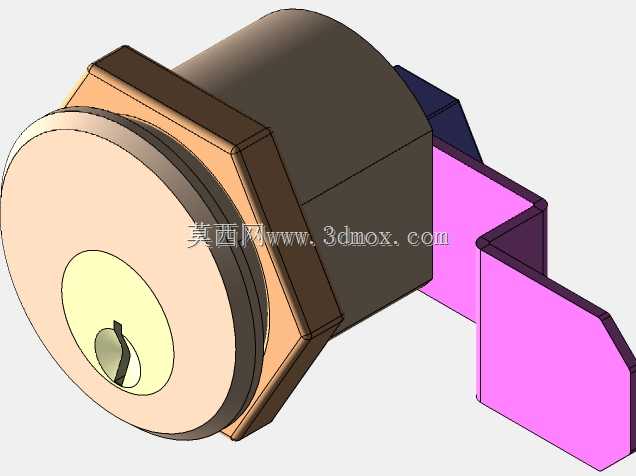

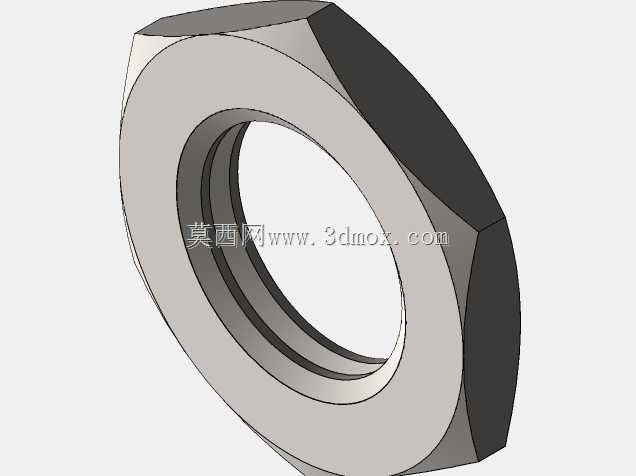

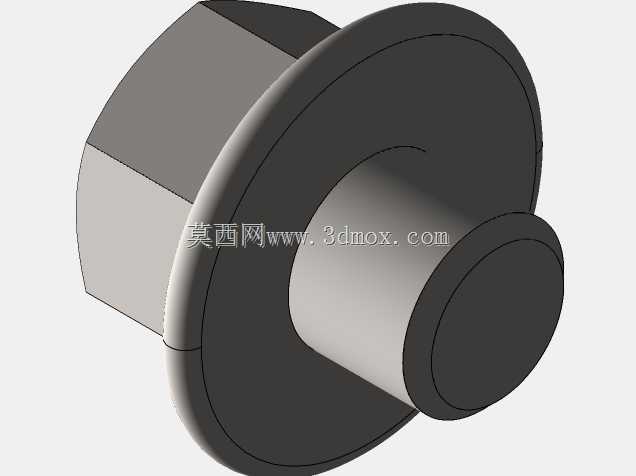

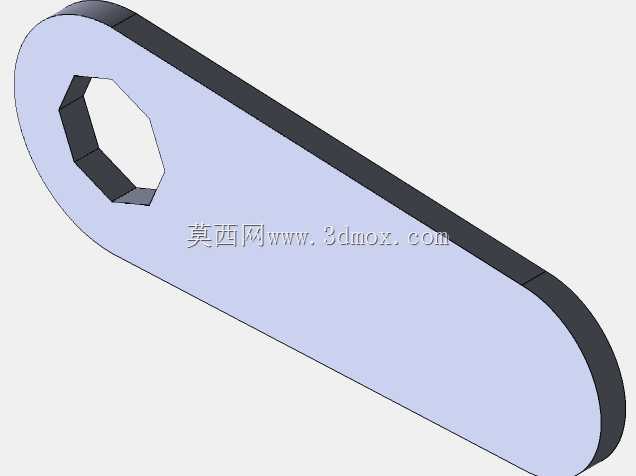

　　这款转舌式锁具主要面向各类工业机柜、设备箱柜、小型储物柜体的锁闭需求设计，在电气控制柜、通讯基站机箱、户外设备防护柜、小型工具箱等场景中应用广泛，核心作用是通过钥匙授权实现柜门的启闭管控，避免非授权人员随意开启柜体，保护内部安装的元器件、工具或存储物料的安全。从结构设计来看，这款锁采用了经典的转舌锁芯结构，锁体主体设置有外螺纹安装段，配套锁紧螺母可以适配不同厚度的门板安装需求，安装时仅需在门板对应位置开出匹配直径的安装圆孔，将锁体从门板外侧穿入，在门板内侧旋紧锁紧螺母即可完成锁体的固定，安装流程简单，不需要复杂的开孔或焊接工序，适配常规1-5mm厚度的金属门板、塑料门板或复合板材门板。锁舌部分采用扁平长条形结构，

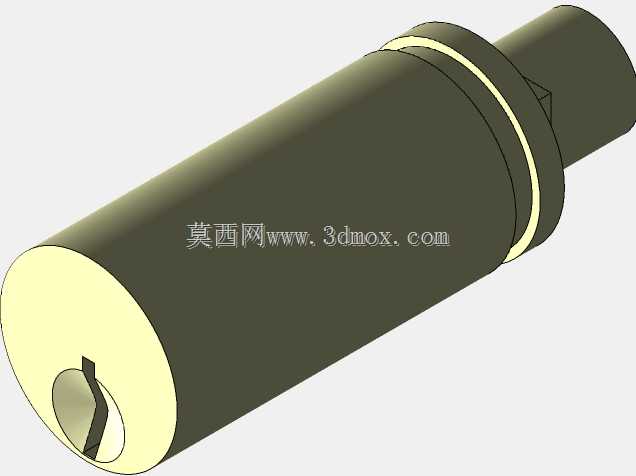

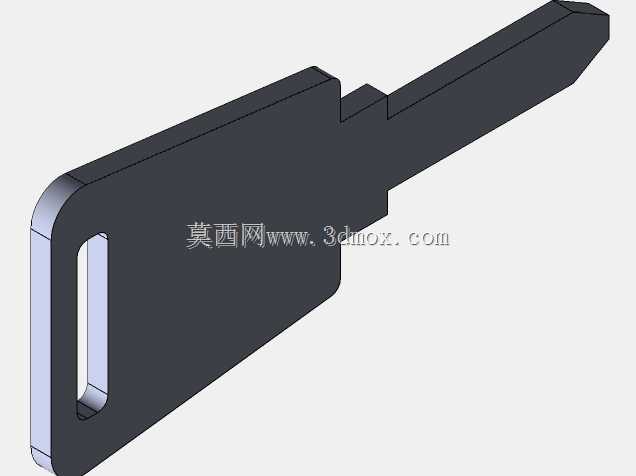

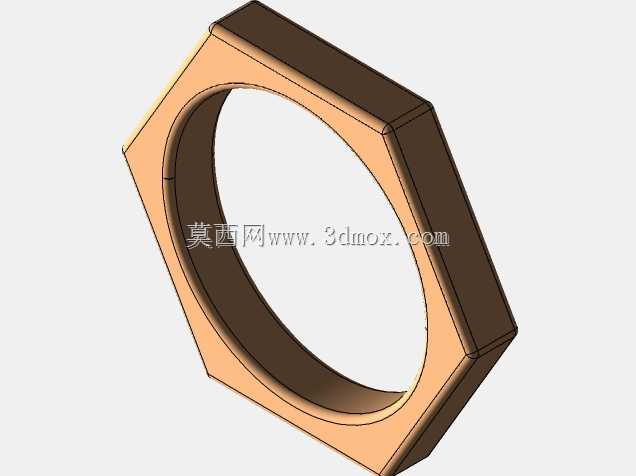

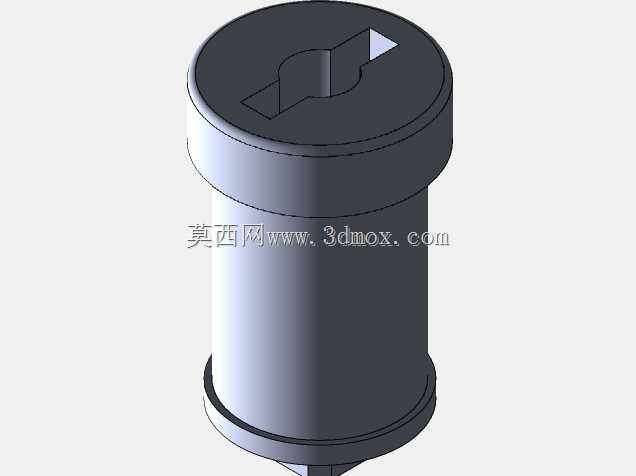

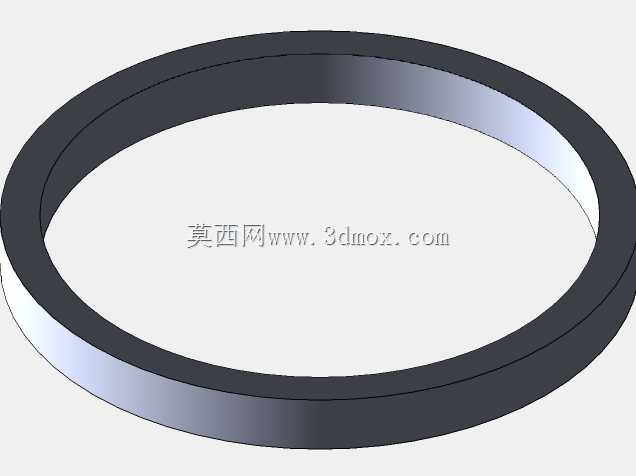

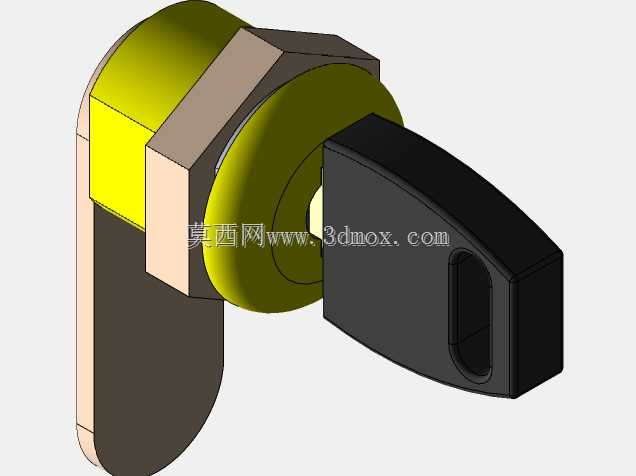

　　解锁状态下锁舌与锁体轴向平行，可顺利穿过门板安装孔，钥匙转动锁芯时，锁舌随锁芯同步旋转90度，与门板内侧的挡边或柜体框架形成卡合，实现锁闭功能，锁舌的长度经过合理设计，既保证锁闭时的卡合深度足够，不会因为外力拉扯出现脱开失效，也不会因为长度过长导致安装时与柜体内部的元器件、布线产生干涉。锁芯部分采用标准的弹子锁芯结构，配套专用的扁平钥匙，钥匙插入后带动锁芯转动，锁芯与锁舌之间设置有定位结构，转动到解锁和锁闭位置时都有清晰的档位反馈，操作人员可以明确感知锁具是否处于完全锁闭或解锁状态，避免出现半锁的失效情况。锁体外部的装饰挡圈采用多边形防滑结构，既可以在安装螺母锁紧时起到限位作用，防止锁体跟转，也能覆盖门板安装孔的边缘毛刺，

　　提升外观的整洁度。锁体的外露部分做了圆角过渡处理，没有尖锐的棱角，避免操作人员开关柜门时被划伤，不同部件的材质搭配也考虑了使用场景的防护需求，金属部件具备足够的结构强度，能够承受一定的外力冲击，不会轻易被暴力破坏，转动配合部位的间隙控制合理，既保证转动顺畅无卡滞，也不会因为间隙过大出现晃动旷量，长期使用也能保持稳定的锁闭精度。在实际选型应用中，这类锁具的安装占用空间很小，不需要在柜体内部预留过多的安装空间，非常适合内部空间紧凑的小型机柜使用，锁舌的转动行程经过精准校核，转动过程中不会超出锁体的径向安装边界，不会与门板内侧的铰链、加强筋等结构产生运动干涉，适配性较强。
