X型交叉框架式方管支撑置物架结构

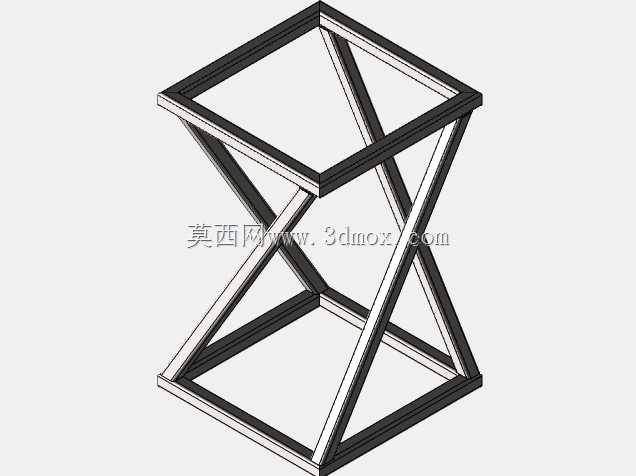

　　这款交叉式方管框架结构，在日常工装搭建、小型工位置物、轻型设备支撑场景中适配性极强，整体采用等规格方管拼接成型，上下两端为对称正方形框体，中间依靠四根斜向方管交叉连接形成X型受力结构，没有额外的冗余连接件，整体受力路径清晰，竖向载荷可通过斜向方管均匀分散到上下框体的四个角点，避免局部应力集中导致的框架变形。从实际使用场景来看，这类结构常被用作车间轻型物料放置架、实验室小型仪器承托台、展会临时展示支架，也可作为非标自动化设备的外围防护框架基体，后续可根据实际需求在上下框体表面加装亚克力板、金属网板或者防滑胶皮，拓展不同的承载功能。设计过程中优先考虑了方管的拼接工艺性，所有连接节点均采用直口切割对接，无需复杂的相贯线切割加工，

　　普通的型材切割机即可完成所有杆件的下料作业，焊接时可依托简单的定位工装快速固定杆件位置，降低组焊难度，适合小批量快速加工制作。外形尺寸方面，上下正方形框体的边长保持一致，整体高度与框体边长比例接近1:1，放置时的支撑稳定性充足，底部框体的四个角点可直接安装可调脚杯，适配地面不平整的车间安装环境，安装边界仅需预留与框体边长一致的正方形平面即可，无需额外的固定预埋件，移动和调整位置都十分便捷。结构的斜向交叉杆件除了承担竖向承重作用外，还能抵消水平方向的侧向推力，即使在框架侧面受到轻微碰撞，也不会出现整体歪斜的情况，相比传统的直立柱式四方框架，抗侧移能力提升明显，同时杆件数量更少，整体重量更轻，在满足同等承重要求的前提下，

　　耗材量比常规立柱框架降低约三成。实际选型使用时，可根据需要承载的重量调整方管的壁厚，承载轻型物料时选用1mm壁厚的薄壁方管即可满足需求，承载稍重的仪器设备时可更换为2mm及以上壁厚的方管，框架整体的连接节点可采用焊接固定，也可采用角码加螺栓的可拆卸连接方式，方便拆解运输和现场组装，适配不同的使用需求。框架表面可根据使用环境做喷塑、镀锌或者喷漆处理，提升防锈耐腐蚀能力，在潮湿的车间或者户外临时使用场景下也能保持较长的使用寿命。
