50升立方腔体工业混合搅拌设备

　　该设备的核心作业对象为小批量粉体、颗粒料以及低粘度浆状物料，常见于精细化工配料工段、实验室配方放大验证、食品添加剂预混、药用辅料混匀以及小型建材助剂生产场景。相比传统立式螺带混合设备，立方腔体结构在排料阶段具备更低的残留率，内壁转角经过圆弧过渡处理后，物料不易在边角形成压实堆积，清理换色时的工作量明显降低。

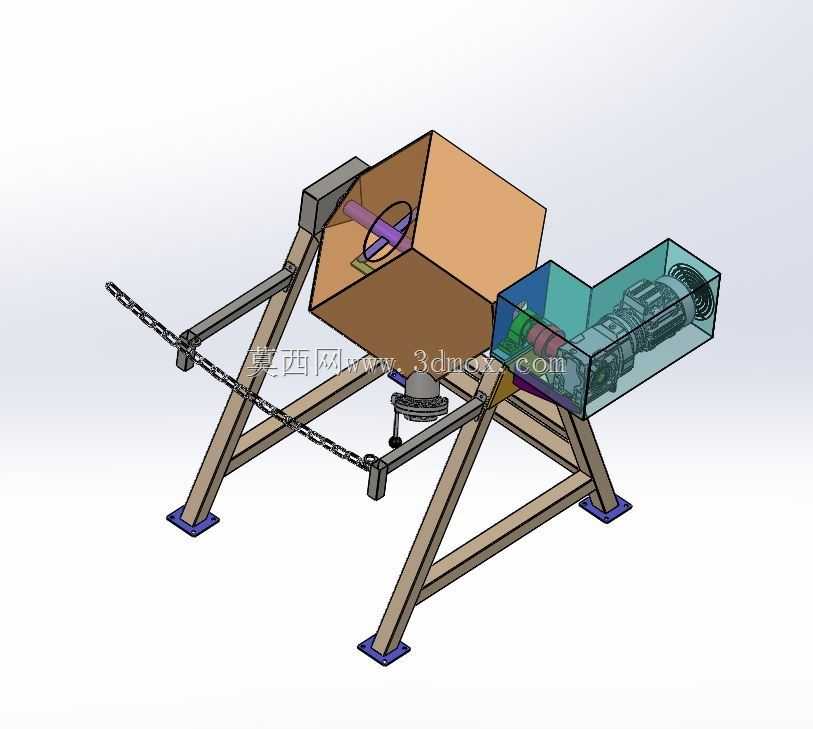

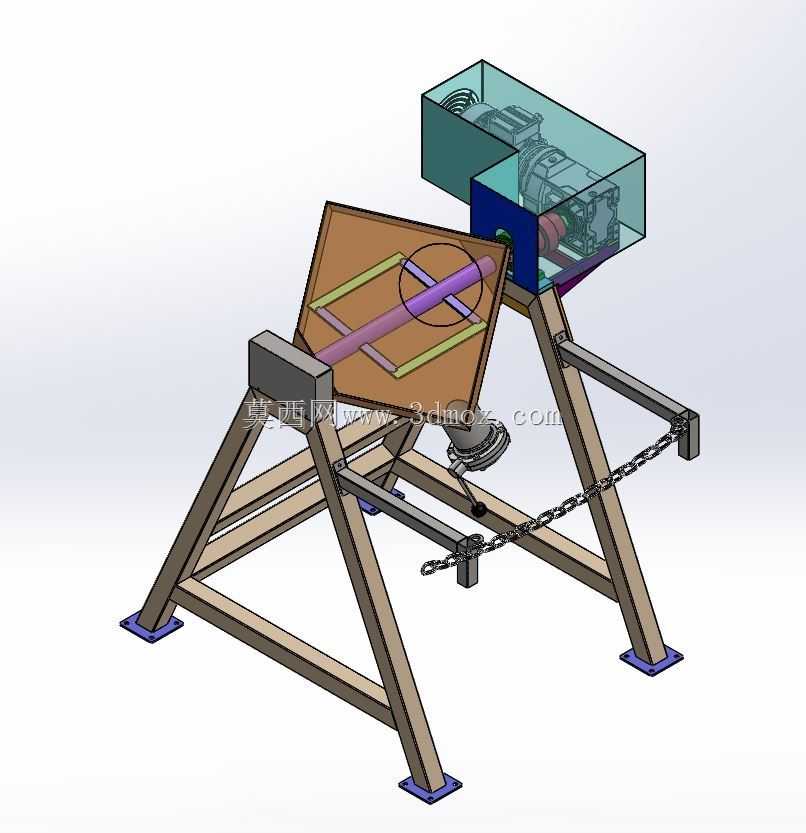

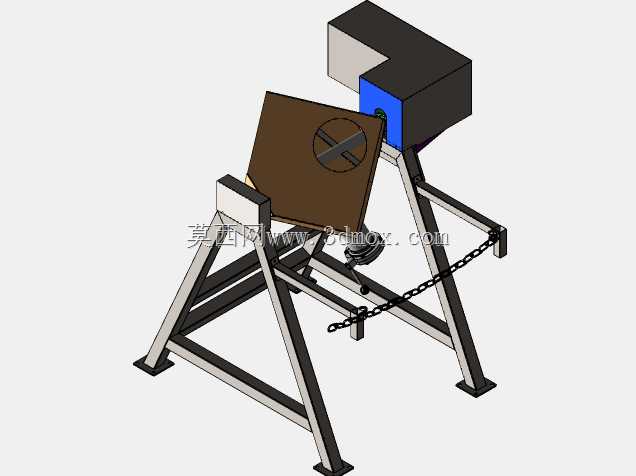

　　从整机布置来看，倾斜安装的立方腔体是整个结构的识别点。腔体并非水平或竖直固定，而是以一定倾角支撑在型钢焊接机架上，这种布置让内部搅拌桨在旋转时能够带动物料形成轴向与径向复合运动，物料在腔体内反复抬升、折叠、剪切，混合均匀度优于同容积单轴卧式槽体。腔体上部设置透明检修观察段，可直接查看内部桨叶运行状态与料流轨迹，侧面预留快开式检修门，方便桨叶更换与腔体清洁。

　　传动系统集中布置在腔体端部的护罩内，电机经减速机构后直接驱动搅拌轴，缩短了传动链，也减少了外露链轮或皮带带来的安全防护问题。搅拌轴贯穿腔体，轴端设置密封结构，防止细粉沿轴缝泄漏；桨叶采用斜向布置的条状叶片，叶片与腔体内壁保持均匀间隙，既避免刮蹭壁面，又能减少近壁区物料滞留。机架采用方管与型钢拼焊，四条支腿向外张开形成稳定支撑，底部配有可调地脚，可适应不平整地面并调整整机水平；支腿之间设置链条式牵拉结构，用于增强框架抗扭刚度，抑制搅拌重载时机架的晃动。

　　设计过程中需要重点控制腔体倾角、桨叶末端线速度与支腿跨距三者的匹配关系。倾角过小会削弱物料轴向翻涌效果，倾角过大则会增大轴端密封的侧向载荷，并使设备整体重心上移。桨叶转速通常根据物料密度与磨损性调整，处理易碎颗粒时取较低转速以减少破碎，处理粘性团聚物料时可提高线速度以增强剪切。机架支腿跨距需覆盖腔体满载时的重心投影范围，并在检修门开启、人员踩踏边缘等偏载工况下保留足够的抗倾覆余量。

　　外形与安装边界方面，设备占地主要由底部支腿外轮廓决定，高度方向需预留电机护罩拆装空间与上部加料空间。进料口位于腔体顶部区域，排料口设置在腔体低位，便于依靠重力快速卸料。安装时应在设备周围留出操作与维护通道，端部传动侧需保证减速机构散热与检修空间，侧面检修门开启范围内不得布置固定管线。地脚建议固定在硬化地面上，并按满载动载工况校核地面承载；若用于频繁移动的试验场景，可在支腿底部改配脚轮，但需重新核算整机稳定性并增加驻车锁定结构。

　　三维建模时，腔体部分可先建立立方主体并对内壁转角做圆角处理，再通过布尔运算形成轴孔、加料口与排料口；搅拌轴与桨叶单独装配，便于调整叶片角度与间隙。机架采用焊件方式建模，可直接生成方管切割长度与焊接节点，为后续出工程图提供依据。传动护罩按半包容结构设计，既覆盖旋转部件，又保留观察与散热开口。整体装配完成后，应进行运动干涉检查，重点确认桨叶旋转包络与腔体内壁、密封座、加料挡板之间的安全间隙，避免实物装配时出现刮卡。
