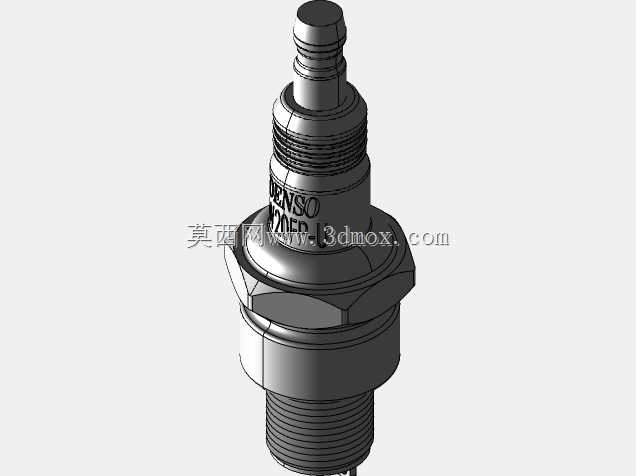

电装规格汽车点火火花塞精准结构建模

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率、冷启动性能与高负荷工况稳定性的核心执行部件，本次建模的对象为适配小排量乘用车汽油机的电阻型火花塞，整体结构完全参照量产装车件的实际尺寸完成，可直接用于发动机点火系统匹配仿真、整机装配干涉校验、维修教学演示等场景。建模过程中优先还原了产品的实际安装边界：下部螺纹段采用公制M14×1.25标准火花塞螺纹，有效啮合长度控制在19mm，匹配绝大多数乘用车缸盖的火花塞安装孔深度，螺纹上方的六角对边尺寸为16mm，对应标准火花塞套筒的拆装尺寸，六角与螺纹之间的密封垫圈预留了0.8mm的压缩余量，模拟实际安装时铜垫圈被压紧后的密封状态，避免装配仿真中出现密封面干涉的问题。

　　上部的陶瓷绝缘段采用阶梯式锥面结构，从接线端子端到金属壳体端直径逐步放大，既保证了高压接线端与金属壳体之间的爬电距离，也还原了陶瓷件与金属壳体铆压封装的结构细节，陶瓷表面的棱纹结构也做了等比例还原，该结构实际作用是增加陶瓷表面的散热面积，同时提升壳体与陶瓷之间的封装结合力，避免发动机高负荷工况下陶瓷件因热胀冷缩出现松脱。顶部的接线端子采用标准卡扣式结构，直径4mm的圆柱段预留了高压点火线卡扣的卡接槽，可直接匹配主流车型的高压点火线接头或独立点火线圈的输出端，建模时特意还原了端子上的多道环形凹槽，该结构用于提升接线卡扣的抱紧力，避免车辆颠簸时点火线脱落。从功能设计角度，建模时还原了火花塞内部电阻的占位结构，

　　该电阻位于接线端子与中心电极之间，阻值控制在5kΩ左右，用于抑制点火系统产生的电磁干扰，避免干扰车载电控系统的传感器信号；中心电极与侧电极的间隙严格控制在0.8mm，匹配自然吸气汽油机的标准点火间隙要求，侧电极采用焊接在金属壳体端面上的L型结构，端面与中心电极端面保持平行，保证点火电弧的位置处于燃烧室的最佳点火区域，可快速引燃缸内混合气。在实际工程应用中，该模型可用于发动机整机装配时的火花塞周边空间校验，避免设计进排气歧管、点火线圈固定支架时出现拆装空间不足的问题，也可用于点火系统的CAE仿真前置建模，辅助分析火花塞不同伸入深度对缸内火焰传播速度的影响，或是用于职业院校汽车维修专业的结构教学演示，帮助学员理解火花塞的密封、绝缘、

　　点火核心结构。建模过程中所有配合面均按照实际装配公差做了偏移处理，金属壳体与陶瓷绝缘段的过盈配合位置、密封垫圈的压缩量、电极间隙都严格参照量产件的工程规范，没有做简化处理，保证模型导入各类三维装配环境时，可直接完成虚拟装配校验，不需要额外调整结构尺寸。
