车用离心式涡轮泵结构设计方案

　　这款涡轮泵的结构设计围绕车用动力系统的流体输送需求展开，核心采用离心式叶轮做功的结构逻辑，适配小空间安装场景下的流体增压输送工况。从实际应用场景来看，这类涡轮泵多搭载于乘用车的辅助动力回路、冷却循环回路或是小型增压供能系统中，需要在有限的机舱布置空间内，满足稳定的流体输送压力与流量输出要求，同时兼顾运行过程中的振动控制与密封可靠性。

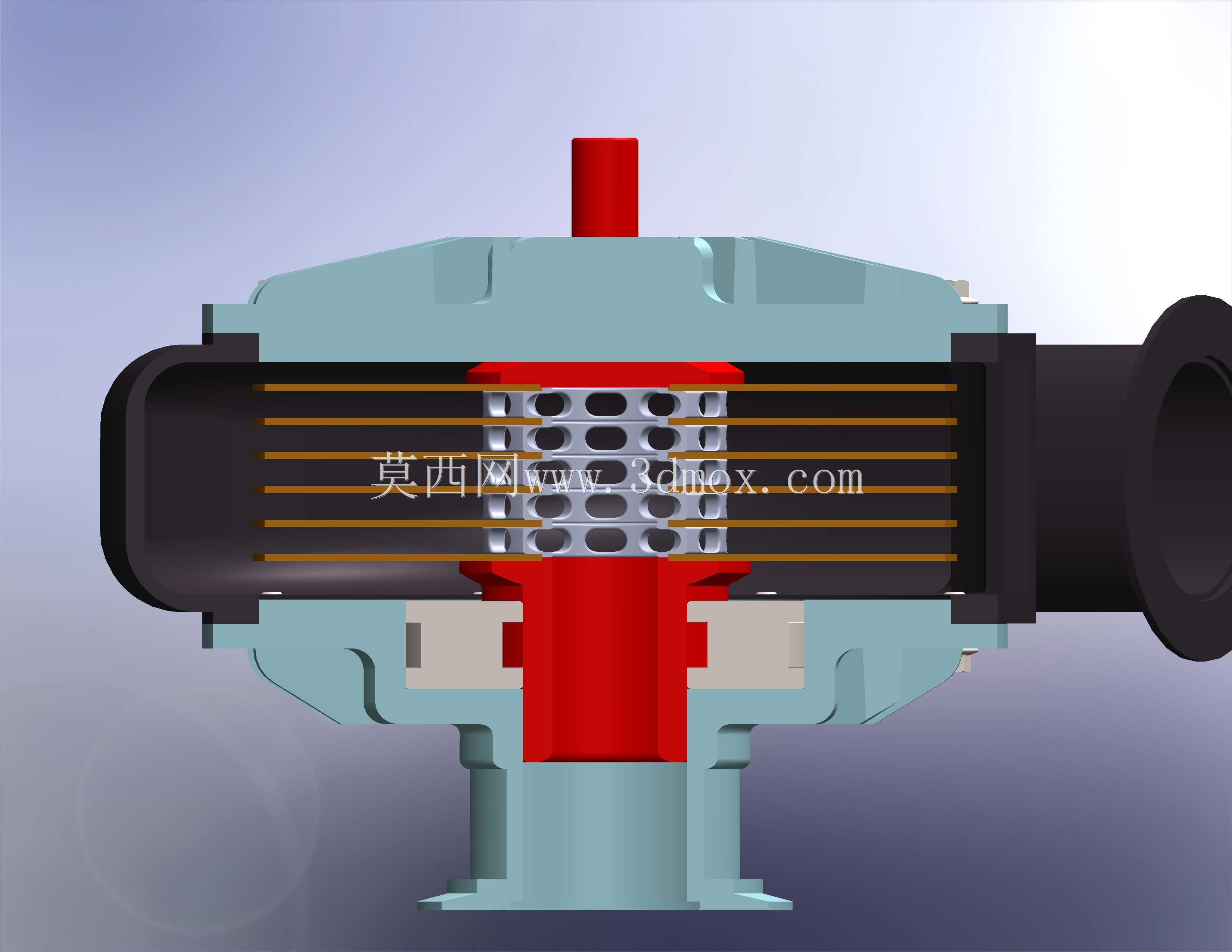

　　设计过程中优先考虑了安装边界的适配性，泵体采用蜗壳式侧向出流的结构布局，进流端沿叶轮轴向布置，出流接口采用圆管直出结构，可直接对接标准规格的流体管路，无需额外设计转接接头。叶轮部分采用辐射式直叶片搭配导流轮缘的结构，叶片与轮盘一体成型，减少装配间隙带来的流体泄漏损失，叶轮中心的驱动轴连接位做了沉台定位设计，可直接与驱动电机输出轴配合，轴端采用红色密封端盖做轴向定位与初步密封，避免流体沿轴缝泄漏。

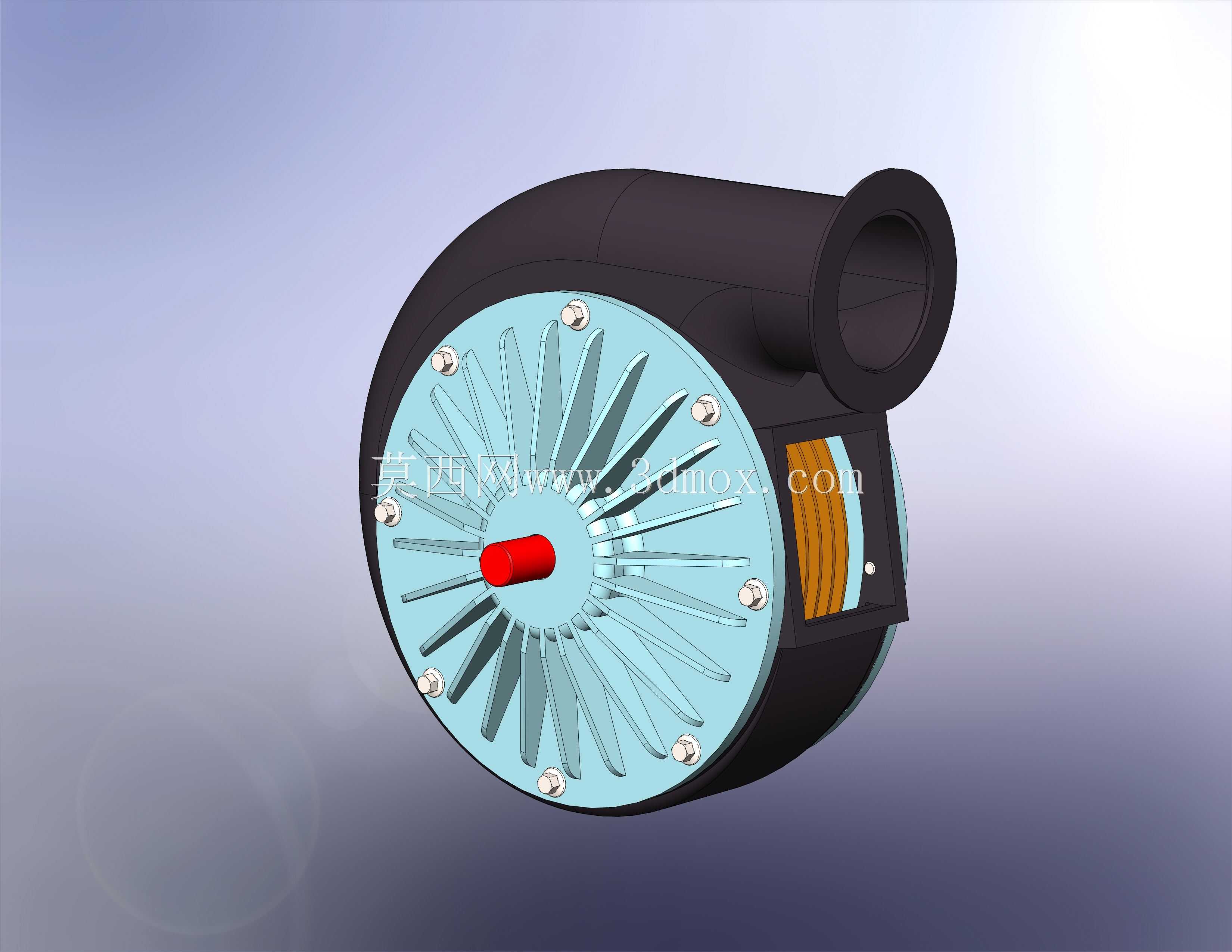

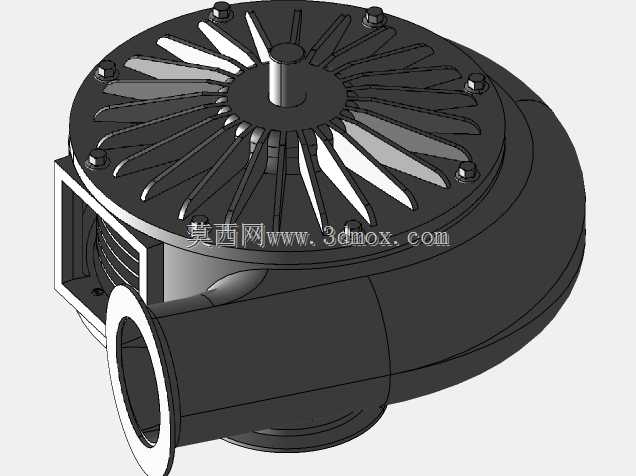

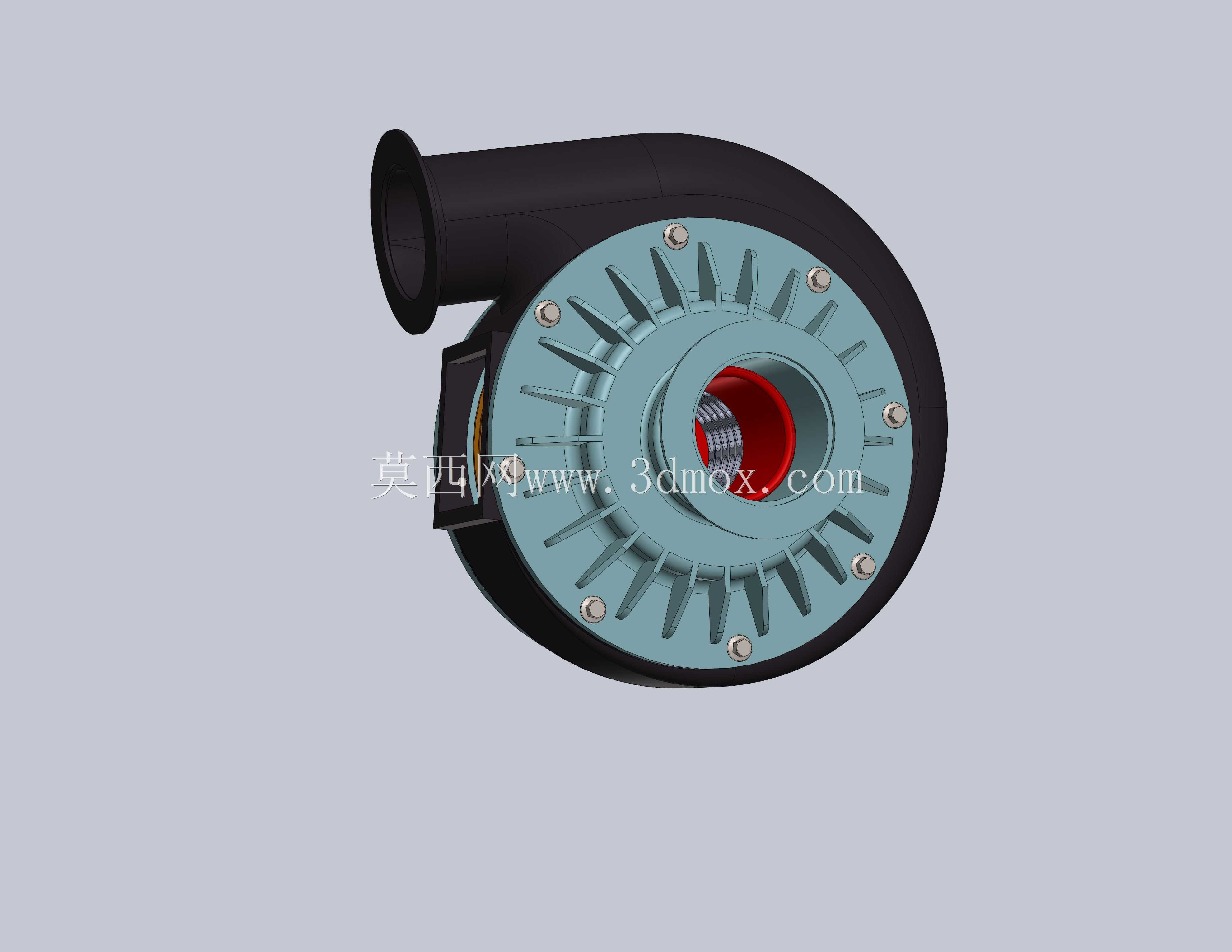

　　泵壳的主体分为蜗壳主体与前端盖两部分，前端盖通过周向均匀布置的紧固件与蜗壳锁紧，紧固件的排布位置避开了内部叶片的旋转轨迹，同时保证结合面的压紧力均匀分布，避免局部密封失效。前端盖与蜗壳的结合面预留了密封槽安装位，可适配O型密封圈实现静密封，侧部的接线腔做了独立隔舱设计，将驱动绕组部分与流体腔完全隔离，避免流体侵入电气部分造成故障。

　　从功能特性来看，这款涡轮泵的叶轮直径与蜗壳流道的截面变化经过匹配设计，流体从轴向进入叶轮腔后，随高速旋转的叶片获得动能，在蜗壳流道内逐步将动能转化为压力能，最终从侧向出口稳定输出，可满足小流量高压力的输送需求，适配车用系统中对流体增压的工况要求。整体结构的外形轮廓做了圆弧过渡处理，没有突出的尖锐结构，既可以减少安装过程中与周边部件的干涉，也能降低运行过程中的风阻与振动噪音。安装时可通过蜗壳侧部的固定位或是前端盖的连接孔实现多点固定，固定孔的位置公差适配常规车用安装支架的尺寸要求，不需要额外定制安装辅件，可直接替换同规格的现有泵体部件。
