CSWP认证考试练习用双筒弯臂连接构件

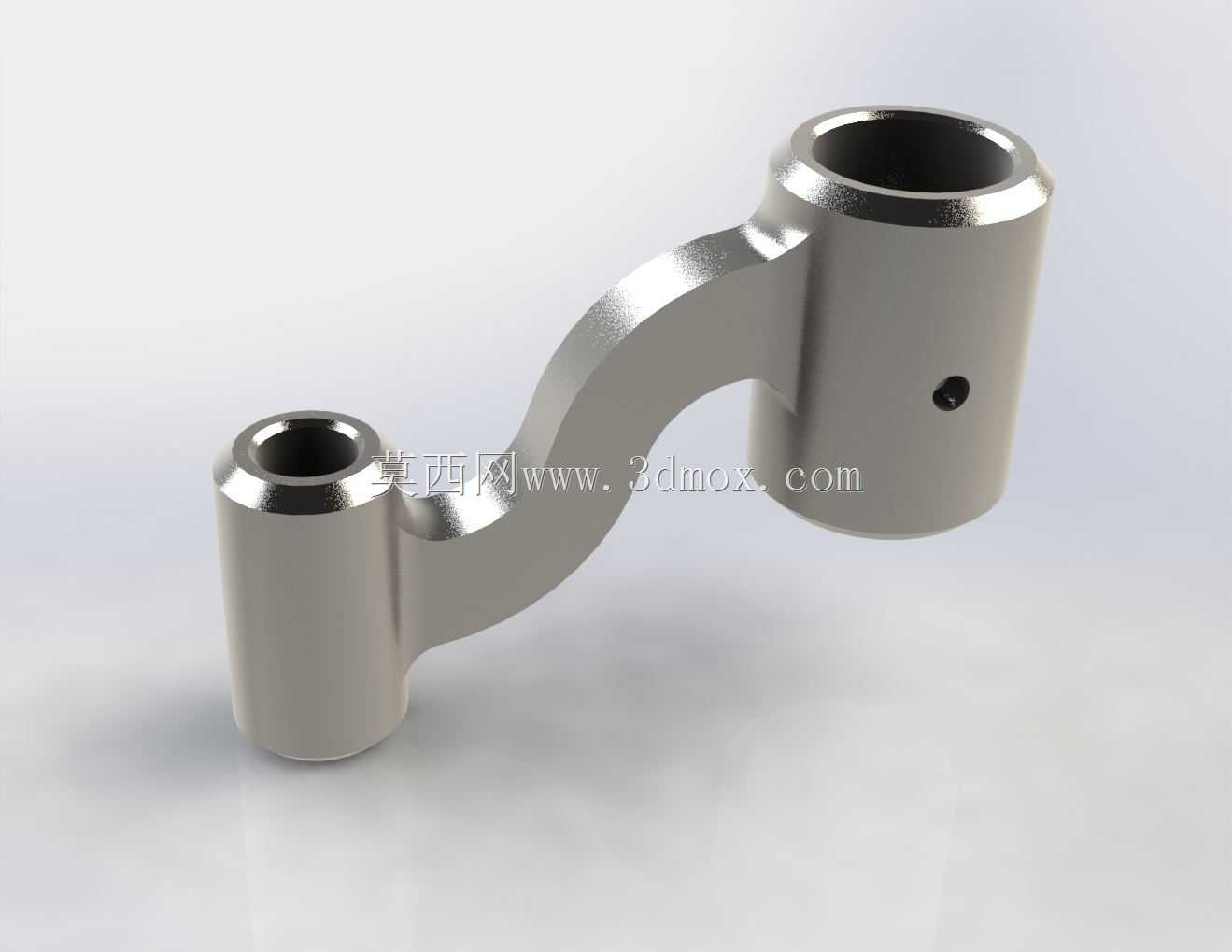

　　这款双筒弯臂连接构件是SolidWorks CSWP专业认证考试第一段的典型建模考核零件，在实际工业场景中，这类构件常作为传动连杆、定位支撑件应用在小型自动化设备的执行端、检测仪器的调节机构以及工装夹具的联动部位，用来实现两个平行轴系之间的动力传递或者位置固定，通过弯臂的偏移距离适配不同轴间距的安装需求，避免直连结构带来的空间干涉问题。从结构设计来看，零件两端为同轴度要求较高的空心圆柱筒，筒壁上开设的径向小孔用于安装紧定螺钉，实现与穿插在筒内的轴类零件的周向固定，防止工作过程中出现相对转动；中间连接的弯臂采用平滑过渡的变截面设计，既保证了整体结构的刚性，减少受力时的形变，又能有效降低应力集中风险，避免在交变载荷下出现断裂失效。

　　建模过程中需要重点关注两个圆柱筒的中心距尺寸、弯臂的过渡曲率、筒壁小孔的径向定位精度，这些都是CSWP考试中重点考察的尺寸约束与几何关系搭建要点，实际生产中这类零件多采用45号钢经铣削加工成型，表面做镀锌或者发黑处理提升防锈能力，安装时需要保证两端筒孔的轴线平行度误差控制在允许范围内，否则会导致穿插的轴件出现卡滞、磨损加剧的问题。在设备装配场景下，这类弯臂连接件的安装边界需要预留足够的扳手空间，用于拧紧筒壁的紧定螺钉，弯臂的弯曲方向需要根据设备内部的走线、相邻零件的布局做对应调整，避免和周边的线束、其他传动构件发生运动干涉，其空心筒的内径尺寸需要和适配的轴径做公差配合，通常选用间隙配合保证装配顺畅，

　　同时控制配合间隙量避免工作时出现过大的晃动。作为认证考试的练习模型，它覆盖了拉伸、凸台、切除、圆角、简单装配约束等核心建模操作，能够有效检验建模者对尺寸驱动、几何约束、特征顺序逻辑的掌握程度，和实际工业应用中的同类零件设计逻辑完全一致，练习过程中掌握的建模思路可以直接迁移到日常的非标机械结构设计工作中，帮助设计人员更快完成同类连接构件的参数化建模，缩短产品开发周期。
