十字轴式刚性万向联轴器结构设计

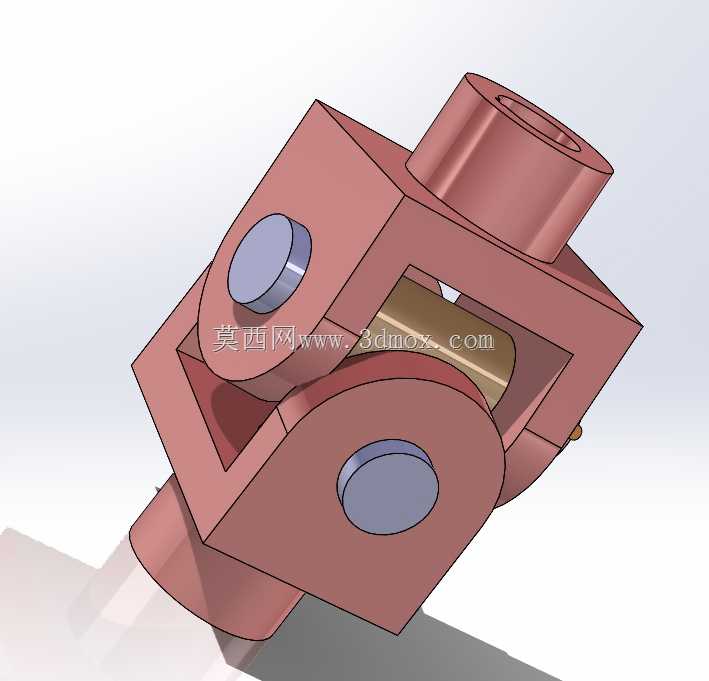

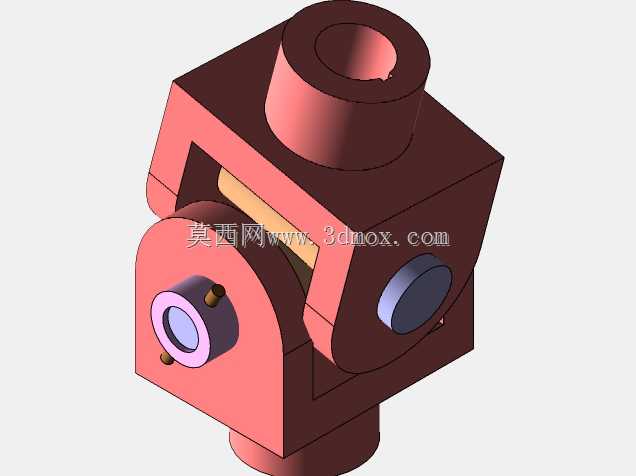

　　在各类需要轴线偏斜传动的机械系统中，这类十字轴式刚性万向联轴器是解决两轴存在角位移工况下扭矩传递的核心部件，区别于弹性联轴器依靠弹性元件补偿偏移的结构，它完全依靠刚性构件的铰接配合实现角度补偿，传动过程中不存在弹性滞后带来的传动误差，更适合对传动同步性有一定要求、载荷波动相对平稳的传动场景。从实际应用场景来看，这类结构广泛出现在机床进给传动链、小型输送设备的动力端、精密仪器的传动调节机构中，尤其适合两轴安装时无法保证严格同轴、或是设备运行过程中轴系会出现小角度相对摆动的工况，比如多关节检测设备的动力传递段、可调角度工装的动力输入输出端，都能看到这类联轴器的应用。从功能特性上看，

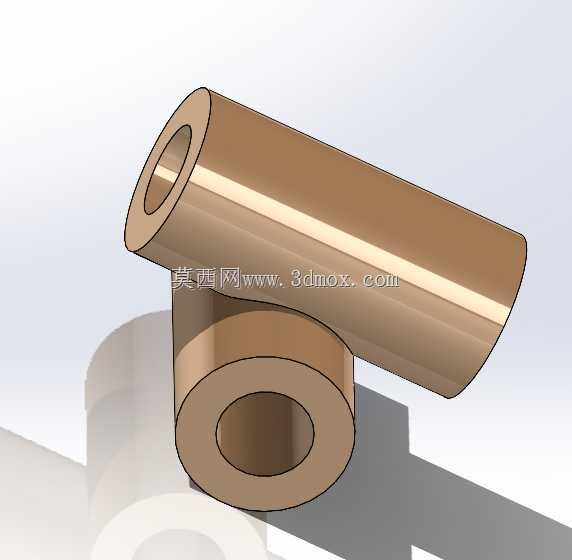

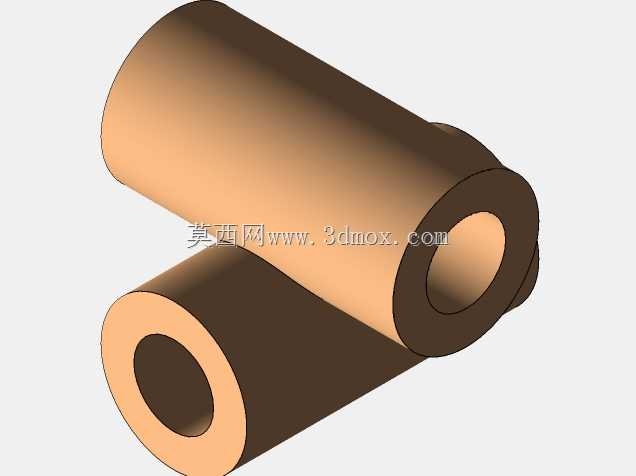

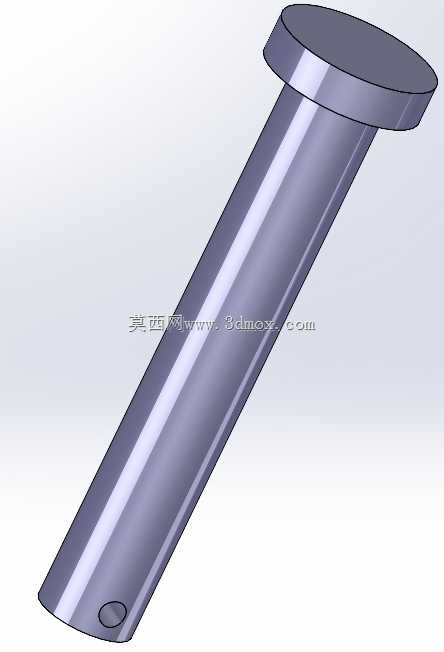

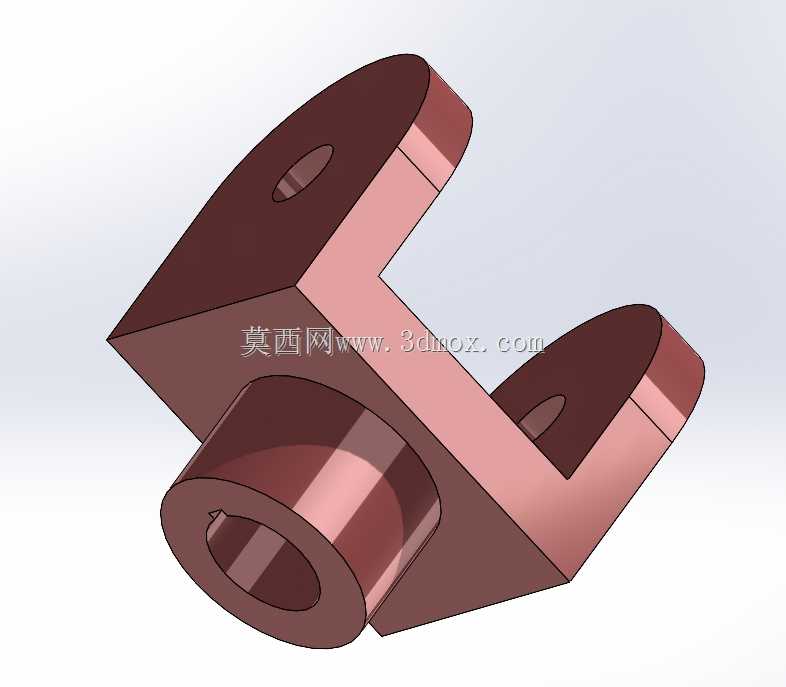

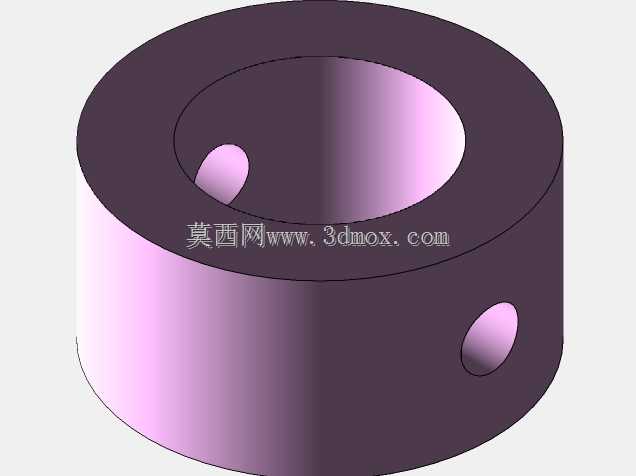

　　它可以在两轴轴线存在最大35度到45度夹角的状态下稳定传递扭矩，连接的两个轴端分别加工有标准的轴孔与键槽，可通过平键实现与轴的周向固定，轴端的锁紧结构可防止运转过程中联轴器出现轴向窜动，十字轴与两个叉形接头之间采用销轴铰接，销轴与叉形接头的孔位之间预留有合适的配合间隙，既保证铰接转动的灵活性，又不会因为间隙过大造成传动过程中的冲击。设计这类结构时，首先要根据传递的额定扭矩确定十字轴的轴颈直径，十字轴作为核心受力部件，需要同时承受两个方向的弯曲与剪切载荷，材质通常选用合金结构钢经调质处理，表面做硬化处理提升耐磨性能；两个叉形接头的叉臂间距需要严格匹配十字轴的安装尺寸，保证十字轴装入后两个方向的转动自由度不受干涉，

　　叉臂上的销轴孔同轴度公差需要控制在IT7级以内，避免装配后出现卡滞、转动阻力过大的问题。安装边界方面，这类联轴器的径向尺寸相对紧凑，不会占用过多的安装空间，轴向尺寸可根据实际连接的轴径做适配调整，安装时不需要复杂的对中操作，只需要将两个轴端分别插入联轴器两端的轴孔，锁紧固定螺钉即可完成装配，后期维护时只需要定期检查销轴的磨损情况，在铰接位置补充润滑脂即可长期稳定运行。需要注意的是，单组这类万向联轴器在有夹角传动时，输出轴的转速会存在周期性波动，因此在转速较高、传动平稳性要求极高的工况下，通常会成对使用这类联轴器，通过合理布置中间轴的角度抵消转速波动，而在低速、轻载的仪器仪表传动场景中，单组使用即可满足使用需求，不需要额外增加结构复杂度。
