剖分式对开滑动轴承座结构设计

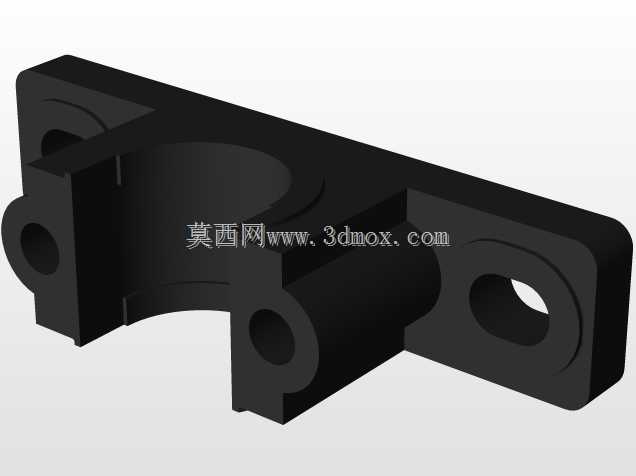

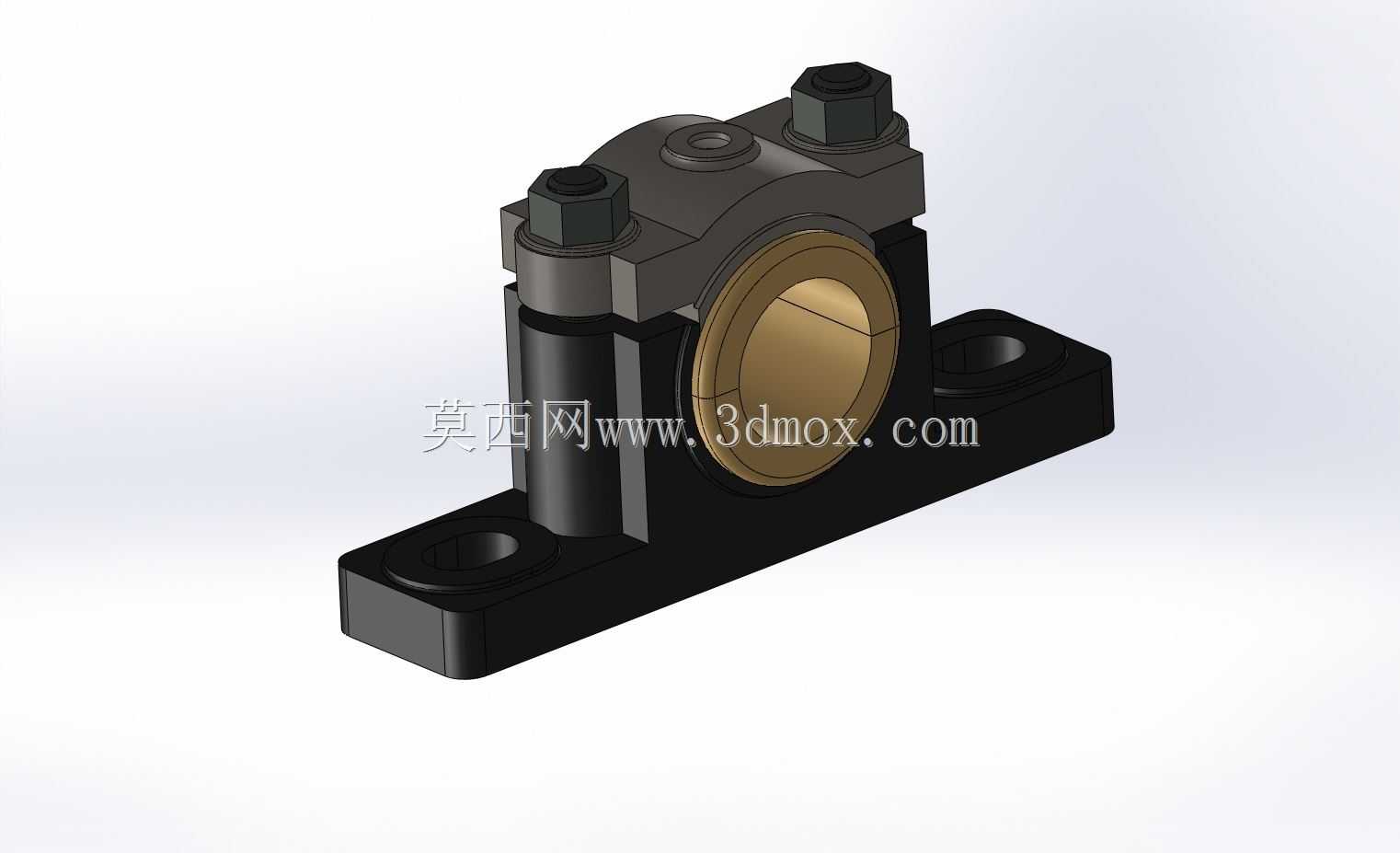

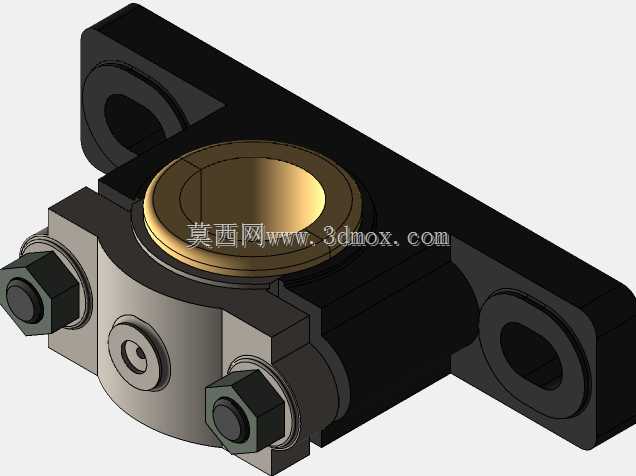

　　这款剖分式滑动轴承座，是轴系支撑场景中应用极为广泛的通用部件，常出现在中小型输送设备、轻工传动线、小型风机以及教学实训拆装机构中，用来为旋转轴提供径向支撑，相比整体式轴承座，它的核心优势在于轴系装配时无需沿轴向穿装，可直接将轴放置到下半轴瓦位置后扣合上盖完成装配，对于后期轴瓦磨损后的检修更换也更为便捷，无需拆解整根轴上的其他传动零件即可完成维护作业。从结构设计逻辑来看，整体采用上下对开的分体结构，底座设置两个长圆形安装孔，可适配安装基面的小范围孔位偏差，安装时通过螺栓将底座固定在设备机架的安装平面上，安装孔的中心距、底座厚度都经过常规载荷校核，能满足中等转速、中等径向载荷下的支撑刚度需求，不会出现底座受力变形导致轴系卡滞的问题。

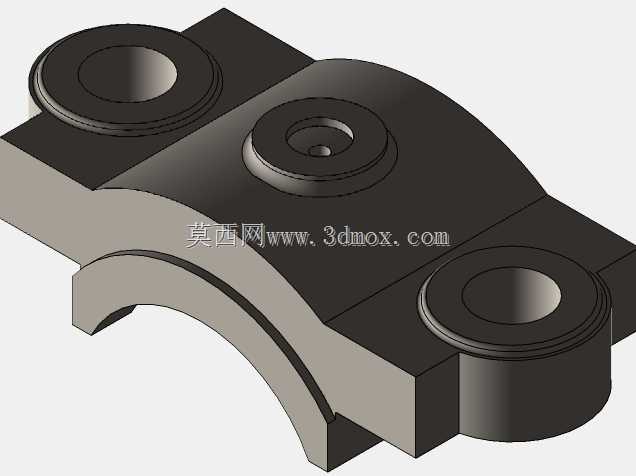

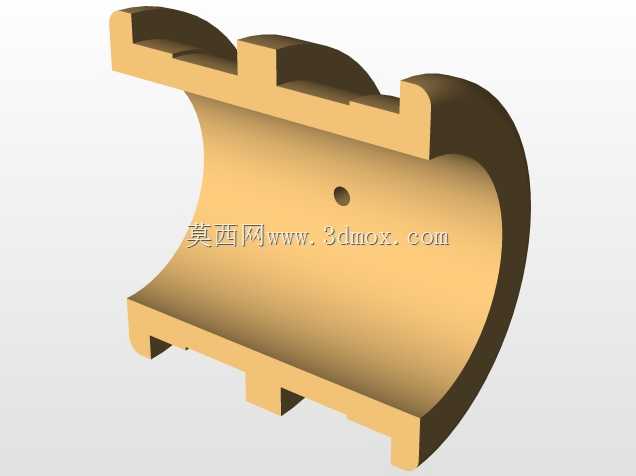

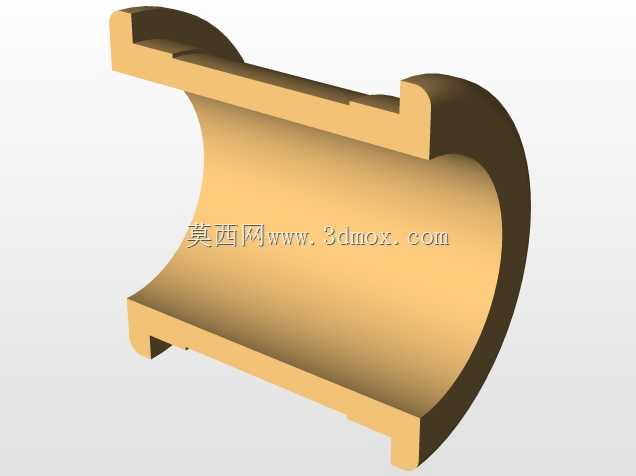

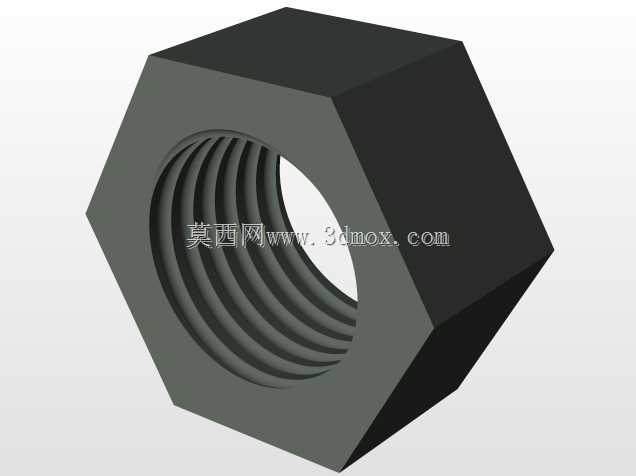

　　上下轴承座的结合面设置了定位止口，扣合时能自动保证上下轴瓦的同轴度，避免装配错位造成轴瓦偏磨，两侧的锁紧螺栓采用标准六角头结构，拧紧时可通过扭矩扳手控制预紧力，保证上下座结合面紧密贴合，同时不会因为预紧力过大压溃轴瓦内衬。轴瓦部分采用铜质内衬与钢质基体的复合结构，铜质内表面具备良好的减摩性能，可在脂润滑条件下长期稳定工作，轴瓦与座体之间采用过盈配合加定位销固定，防止轴在旋转过程中带动轴瓦跟转。设计过程中重点考虑了安装边界的适配性，底座的安装平面到轴孔中心的高度尺寸符合通用传动部件的安装中心高规范，可直接替换同规格的其他标准滑动轴承座，无需重新调整配套传动件的中心高度；轴承座整体的外轮廓尺寸做了圆角过渡处理，

　　既避免了尖锐棱角造成的装配磕碰，也能减少应力集中，提升铸件的结构强度。在实际选型应用中，这类滑动轴承适合转速不超过1500转每分、径向载荷平稳的工况，相比滚动轴承，它的抗冲击性能更好，运行噪音更低，在一些对传动平稳性有要求、不便频繁维护的轻载传动场景中适配性极强。建模过程中对各个配合面的公差做了合理预留，轴瓦内孔与轴的配合采用间隙配合，保证轴旋转时能形成稳定的润滑油膜，上下座的螺栓孔采用间隙配合，方便装配时的微调，安装孔的长圆结构也给现场安装调试留出了足够的调整余量，能抵消一部分机架加工带来的孔位误差。
