工业驱动用异步电动机三维结构设计

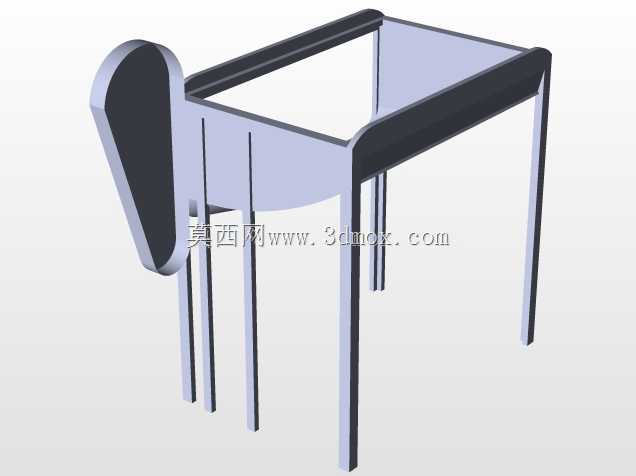

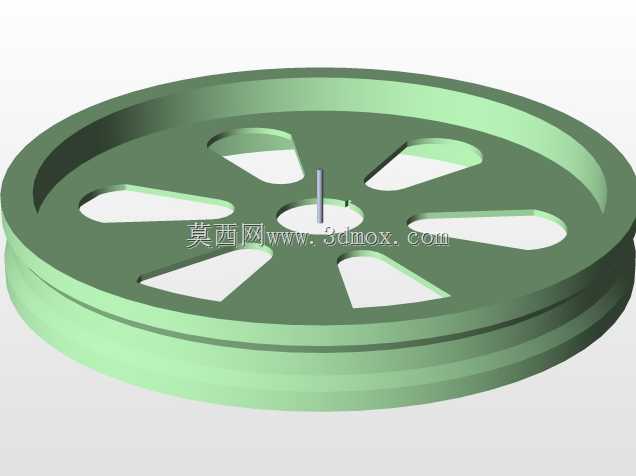

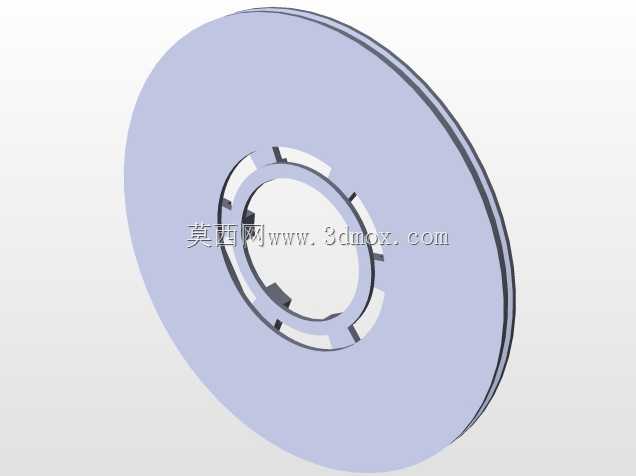

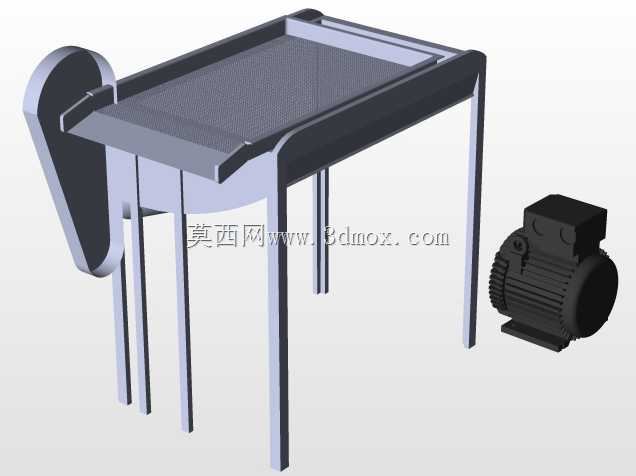

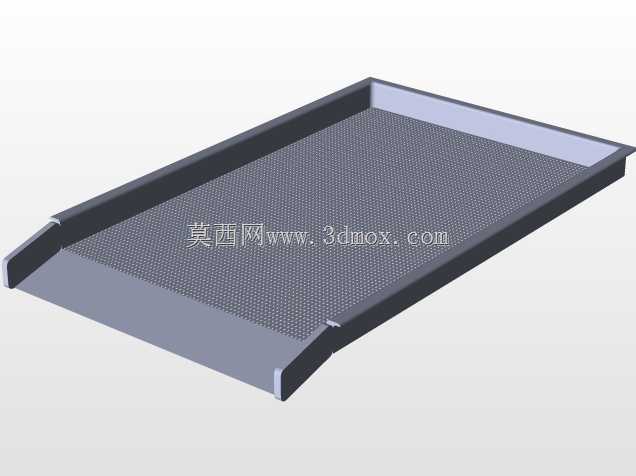

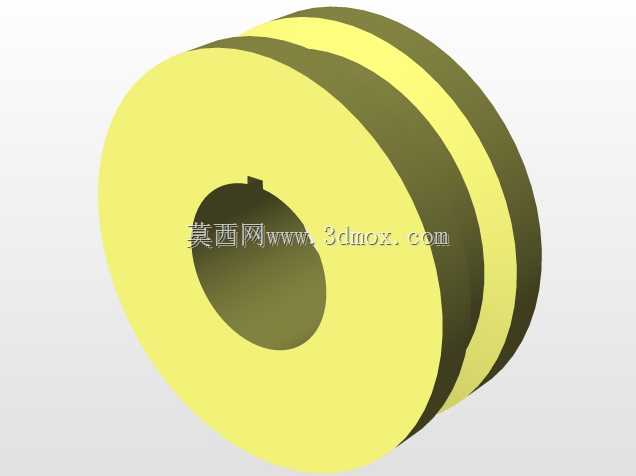

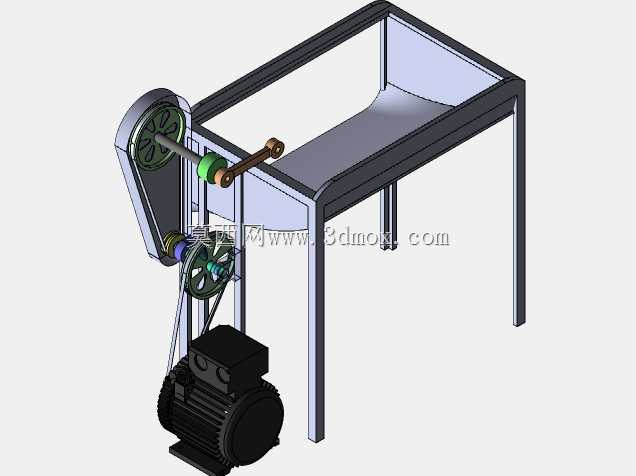

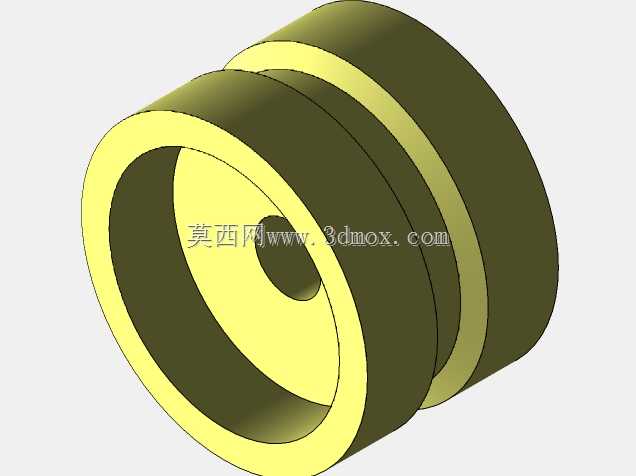

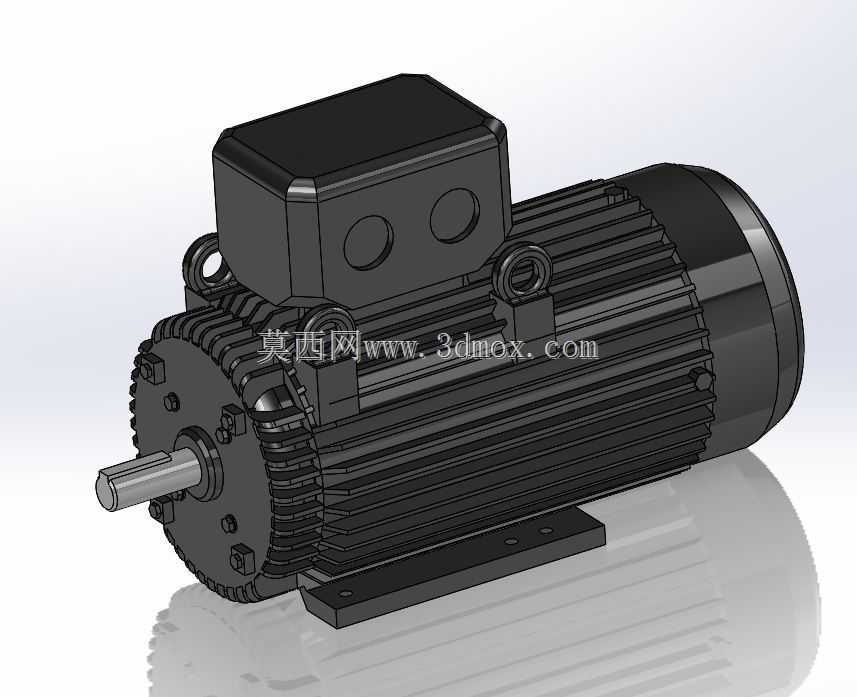

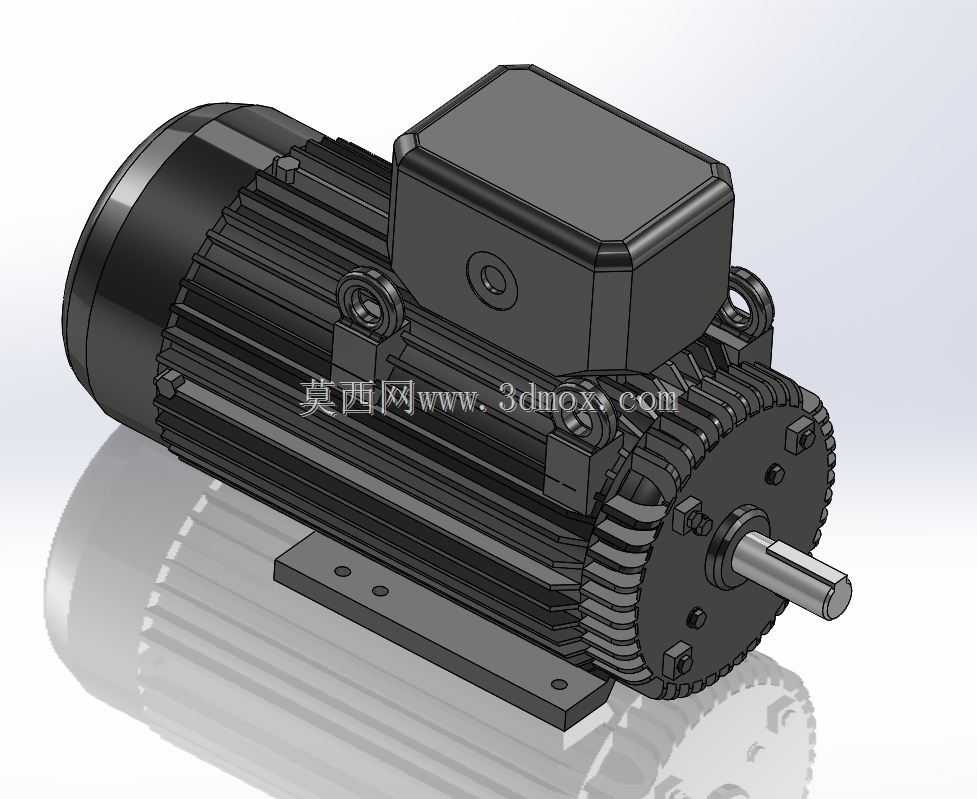

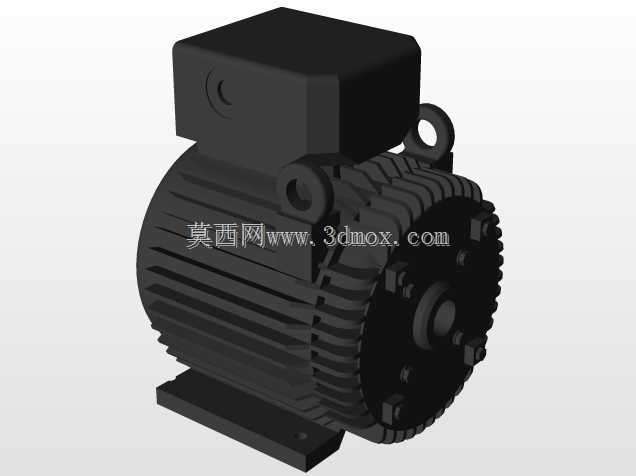

　　这款三维结构完整还原了工业场景常用的鼠笼式异步电动机的全部细节，从端盖散热筋到接线盒结构，再到底座安装孔位、输出轴轴伸尺寸都做了1:1的工程化还原，可直接用于设备选型阶段的装配干涉校验、生产线布局模拟，也能作为机电类课程设计、传动系统方案论证的参考模型。在实际工业场景中，这类电动机是通用机械的核心动力源，覆盖输送线驱动、小型机床主轴传动、风机水泵配套、轻工设备动力输入等绝大多数常规工业传动场景，不同功率段的同结构机型可适配从几百瓦到数十千瓦的动力输出需求，是制造业车间里保有量最高的动力部件之一。从设计思路来看，模型完整复现了电动机的散热结构逻辑：机壳外壁的轴向散热筋沿圆周均匀排布，非轴伸端的端盖也设置了径向散热齿，

　　配合内部自带的风叶结构，可在转子转动时形成定向气流带走绕组热量，避免长时间满负荷运行时出现绕组温升超标的问题；接线盒设置在机壳顶部居中位置，预留了足够的线缆弯折空间，方便现场施工时的电源线接入与接地端子连接，接线盒与机壳的结合面做了止口结构设计，可适配常规的密封胶条安装，满足一般工业环境的防尘防溅要求。安装边界方面，模型还原的底脚安装结构符合通用工业电机的安装尺寸规范，底脚的四个安装长孔可适配一定范围内的安装位置偏差，降低现场安装时的对位难度；输出轴的轴伸直径、键槽尺寸都对应标准Y系列电机的参数，可直接匹配标准联轴器、皮带轮等传动连接件，不需要额外做轴头改制。模型还还原了电机的起吊环结构，两个吊环分别设置在机壳靠近两端端盖的位置，

　　满足整机吊装时的受力平衡要求，避免吊装过程中出现机壳变形、接线盒磕碰的问题；端盖与机壳的连接螺栓孔位、轴承室的配合位置都做了准确还原，可用于拆解演示电机的装配流程，帮助一线运维人员熟悉电机的内部结构与拆装顺序，也能作为设备运维培训的直观教具。在做设备整体布局设计时，导入该模型可直接校验电机与周边防护罩、传动部件、管线的空间间隙，提前规避安装后出现的部件干涉、检修空间不足等问题，减少现场安装调试时的整改工作量。
