高真空涡轮分子泵结构设计

　　在半导体晶圆制造、航空航天环境模拟、质谱分析仪器、高能物理实验装置这类对真空度有严苛要求的场景里，涡轮分子泵是获取并维持高真空、超高真空环境的核心动设备，它的工作逻辑和传统容积式真空泵有本质区别，靠高速旋转的涡轮转子带动气体分子获得定向动量，逐级将气体分子推送至前级端，再由前级泵抽走，能避开油封式泵的油蒸气返流问题，满足洁净真空的工况需求。

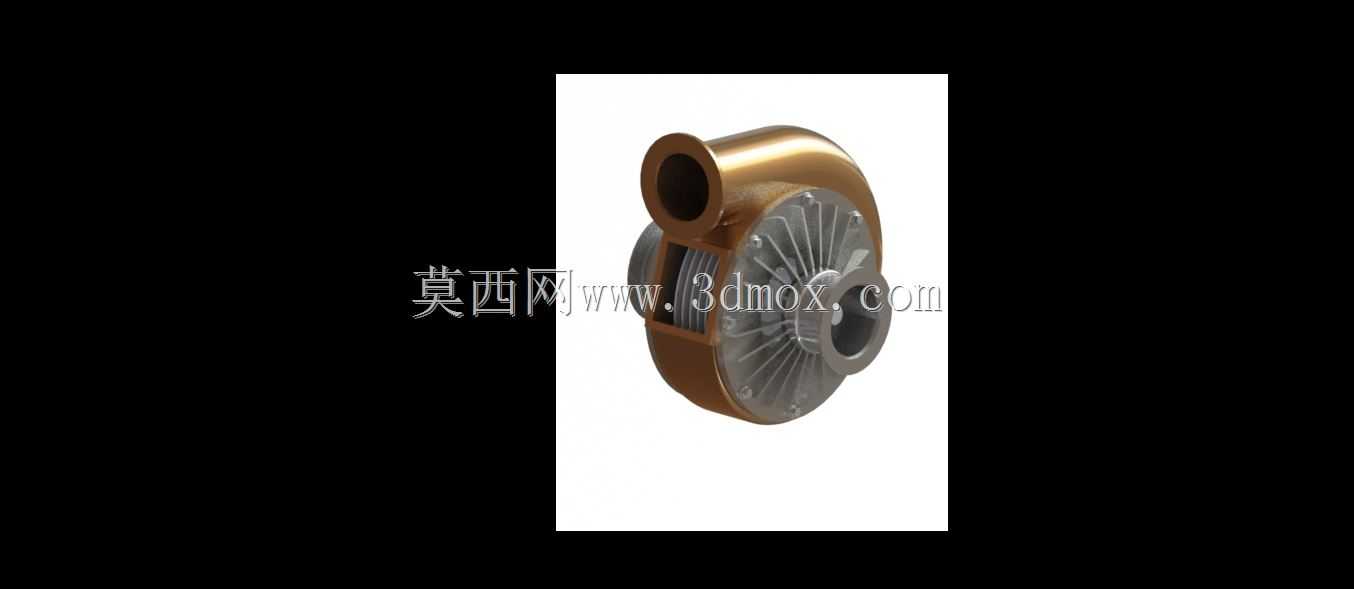

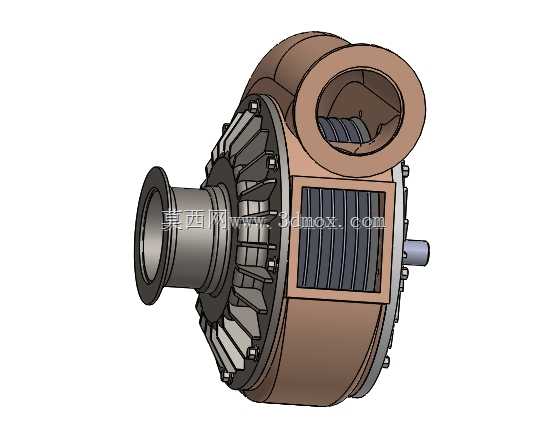

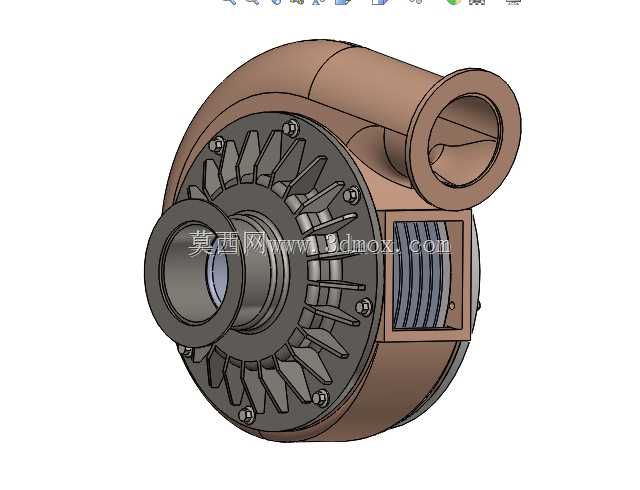

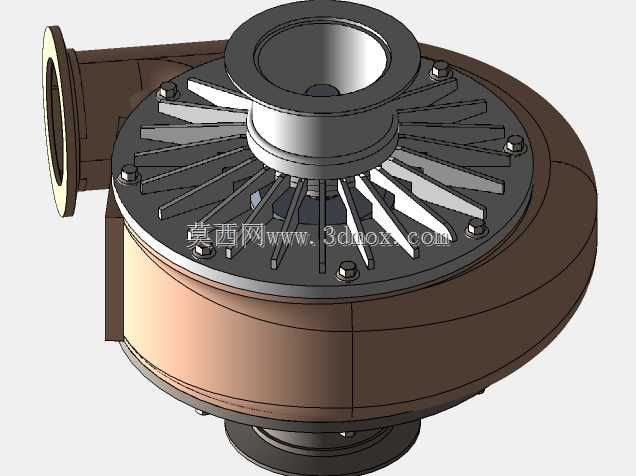

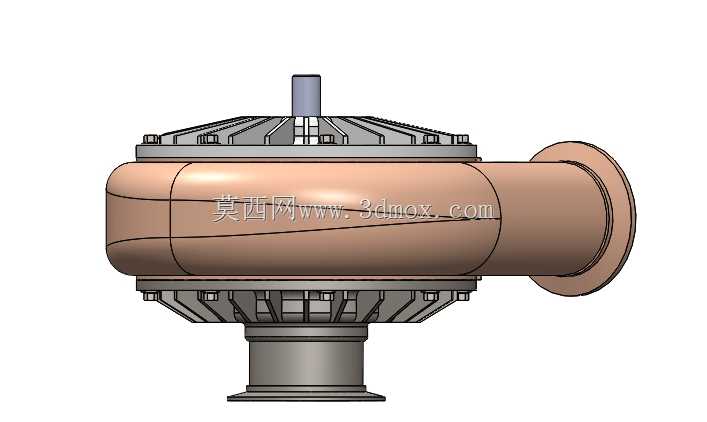

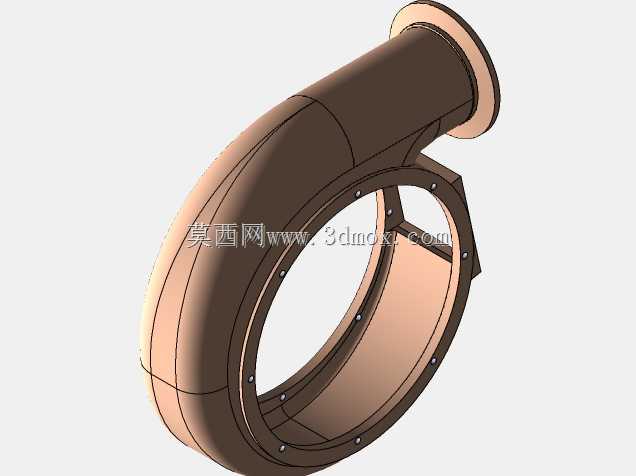

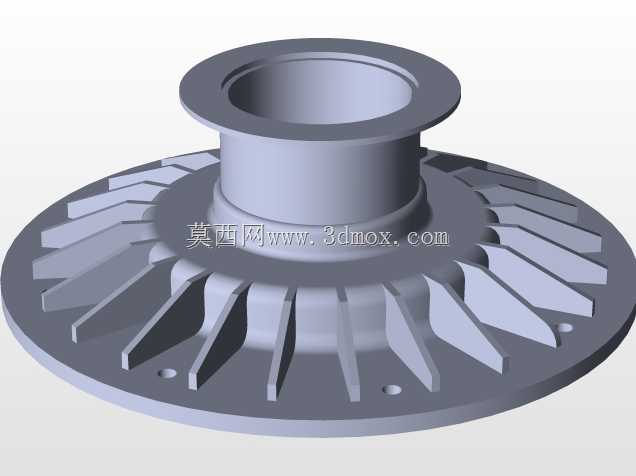

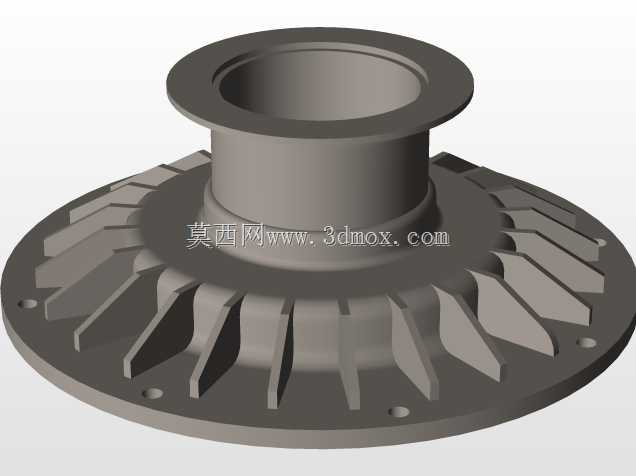

　　从结构设计层面看，这类泵的核心是涡轮级的叶型排布，转子叶片和定子叶片采用交错倾斜布置，每一级叶片的倾角、叶栅间距都经过动量传递计算，要保证气体分子碰到高速旋转的动叶时获得足够的轴向速度，同时避免气体在级间形成返流。模型里呈现的蜗壳流道是和出口管路对接的关键部分，流道型线采用渐扩设计，能降低出口端的气体流速，减少流动阻力损失，同时兼顾壳体的结构强度，避免高速运转时的气流激振引发壳体共振。

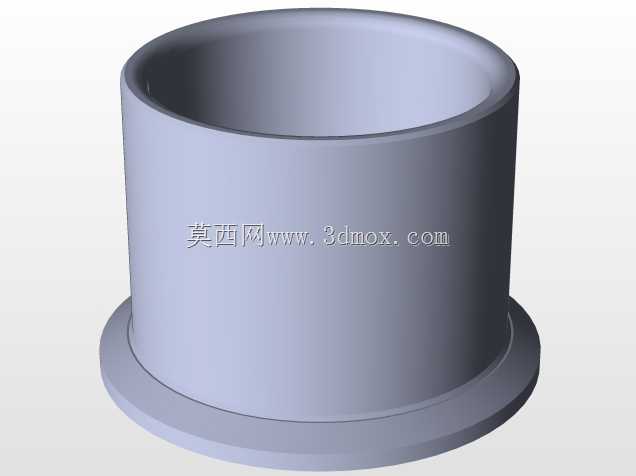

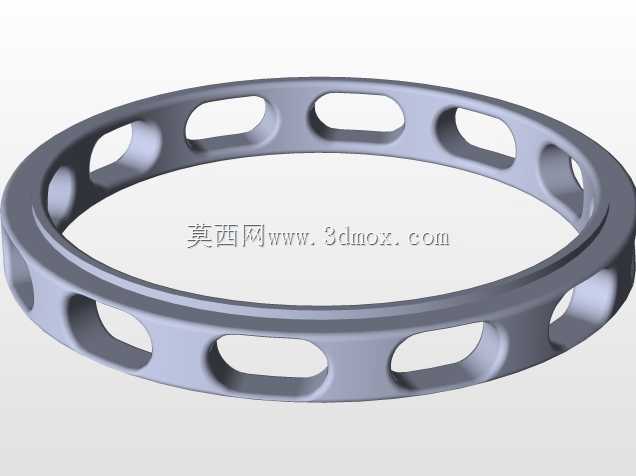

　　做三维结构设计时，首先要明确安装边界：这类泵的进出口通常采用标准快卸法兰接口，安装时要保证泵轴处于水平状态，避免转子自重带来的偏载影响轴承寿命；转子部分的动平衡精度要求达到G1级以上，因为涡轮转子的工作转速通常在每分钟数万转，微小的不平衡量都会引发剧烈振动。设计时还要考虑冷却流道的布置，高速轴承和电机的发热会直接影响设备连续运行时长，壳体上的散热筋或者内置水冷通道的布局，要和整体结构做集成，不能额外增加过多安装尺寸。

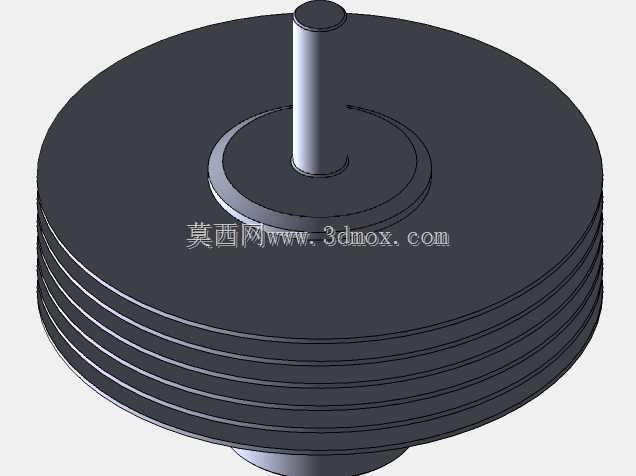

　　实际选型搭配时，要注意涡轮分子泵不能直接在大气压下启动，必须搭配前级旋片泵或者干泵将腔室预抽至一定真空度后再启动，否则高速旋转的叶片会在稠密气体中承受过大阻力，轻则触发过载保护，重则造成叶片形变损坏。模型里呈现的叶轮和蜗壳的配合间隙控制在毫米级，间隙过大会降低抽气效率，间隙过小则容易在热胀冷缩时出现动静碰磨，这部分尺寸公差是结构设计的核心控制点，建模时需要预留合理的热膨胀补偿量，同时保证装配时的同轴度要求。

　　从现场安装的角度看，这类泵的安装底座需要有足够的刚度，避免和管线的振动产生耦合，泵的出口方向可以根据现场管路布局做周向调整，但要保证排气方向不会正对操作人员或者其他精密元器件。日常维护中，转子叶片的清洁度也很重要，如果工艺过程中有粉尘或者颗粒物进入泵腔，会附着在叶片表面破坏动平衡，所以设计时通常会在入口处加装防护滤网，滤网的通流面积要足够大，不能影响泵的有效抽速。
