三级串联式行星齿轮变速传动结构

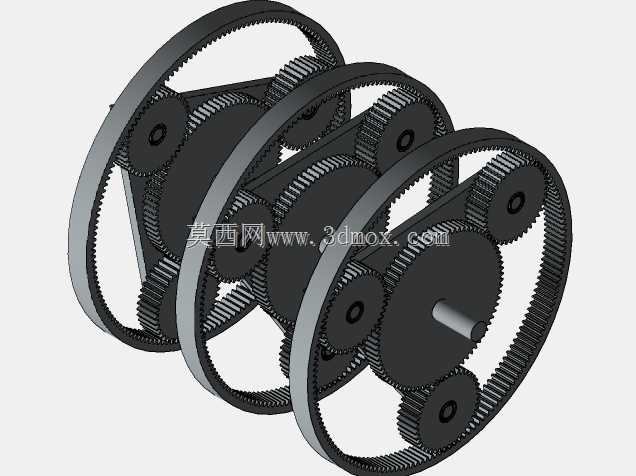

　　这套三级串联行星变速结构，常被集成在对安装空间有严格限制、同时需要大传动比输出的动力传输场景中，比如小型自动化输送线的动力端、精密回转工作台的驱动单元、便携起重设备的动力减速段，都能见到同原理结构的实际应用。不同于单级行星齿轮结构仅能实现个位数传动比的局限，三级串联的布局可以在不扩大径向安装尺寸的前提下，通过每一级齿圈、行星轮、太阳轮的参数匹配，叠加大范围的转速转换区间，同时每一级的行星架都作为下一级的动力输入，能将输入轴的高转速低扭矩，逐步转换为输出端的低转速高扭矩，适配负载端的大扭矩驱动需求。设计过程中首先要锁定安装边界：径向尺寸受限于三级共用的外齿圈外径，轴向尺寸由三组行星轮系的叠加厚度、输入输出轴的伸出段长度共同决定，

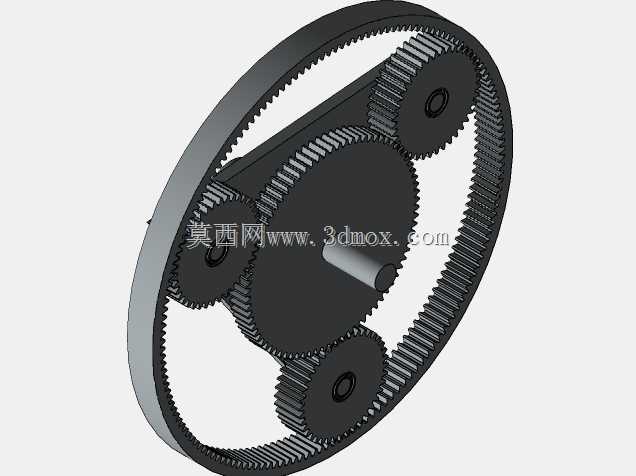

　　输入轴采用单轴伸结构直接与最内侧一级太阳轮配合，输出端则通过最末级行星架延伸出轴段，可直接对接负载法兰或联轴器，不需要额外加装过渡连接座，能有效压缩整套传动单元的安装占用空间。每一级行星轮都采用均匀周向排布的设计，三组行星轮呈120度夹角布置在对应级别的行星架上，既可以平衡齿轮啮合过程中的径向力，避免轴承受偏载导致寿命缩短，也能让动力传递过程更平稳，减少高速运转时的振动与噪音。齿圈采用固定安装的设计逻辑，所有级别的外齿圈都与外部安装壳体固连，不随动力传输转动，动力从太阳轮输入后，通过行星轮在固定齿圈内的啮合公转，带动行星架输出转速，这种设计能让每一级的传动效率保持在较高水平，三级串联后的整体传动效率仍能满足工业场景的长期使用要求。

　　建模过程中需要重点关注各级齿轮的啮合侧隙控制，行星轮与太阳轮、行星轮与齿圈的啮合间隙需要保持在合理区间，既不能因为间隙过小导致运转卡滞、润滑脂无法进入啮合面，也不能因为间隙过大导致传动回程误差超标，影响精密传动场景下的定位精度。同时行星架上的行星轮安装轴需要保证同轴度公差，避免行星轮运转过程中出现偏磨，整套结构没有额外的复杂异形零件，所有齿轮、轴、架体都采用常规机械加工工艺即可实现生产，不需要定制特殊工装，适合小批量配套生产时快速落地。
