手动螺旋杠杆式夹紧工装结构设计

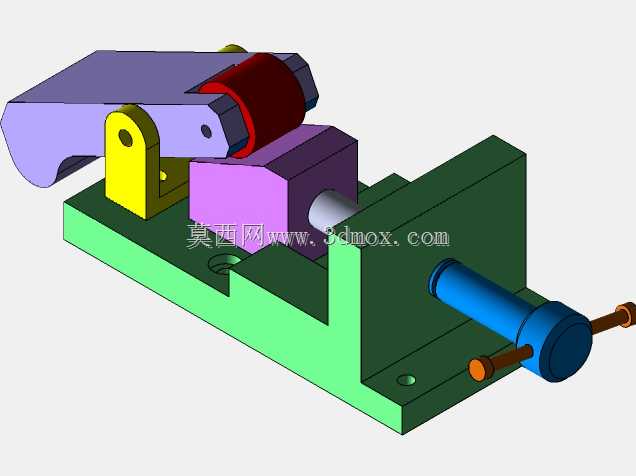

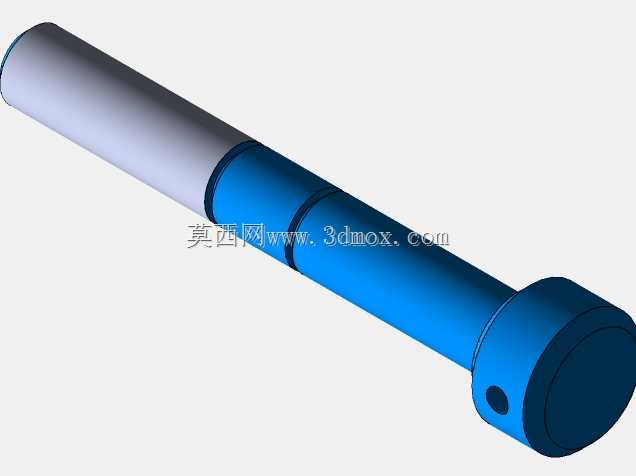

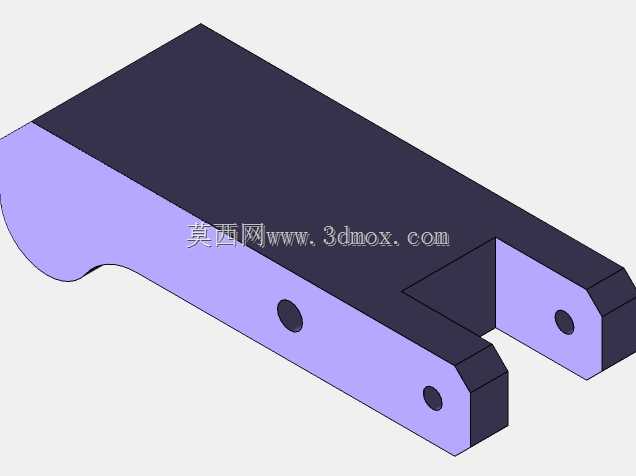

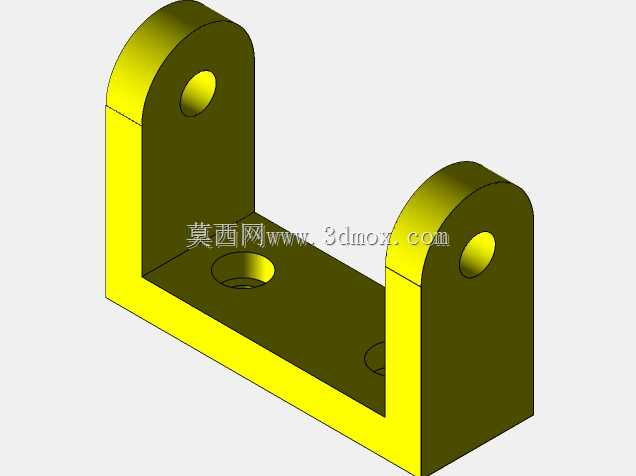

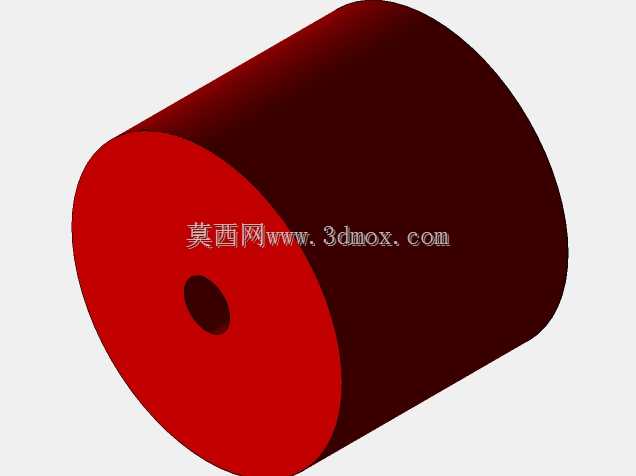

　　这款夹紧结构主要面向小批量零件加工、部件装配工序的工件固定场景，在普通铣床工位、钳工装配台、小型零部件检测工位都能适配使用，无需外接气源、电源等动力源，完全依靠手动操作即可完成工件的夹紧与松脱，适合无集中动力供给的零散工位、野外临时维修装夹场景使用。从功能实现逻辑来看，结构采用螺旋传动搭配杠杆压臂的组合形式，尾部带操作手柄的螺杆作为动力输入部件，转动手柄时螺杆推动中部的滑动压块做直线进给，滑动压块接触杠杆压臂的下端受力面后，撬动压臂绕固定销轴转动，压臂前端的压头就会压紧放置在定位块上的工件，反向转动手柄即可松脱压臂，完成工件拆卸。设计过程中优先考虑了操作力与夹紧行程的平衡，杠杆压臂的力臂比经过反复核算，

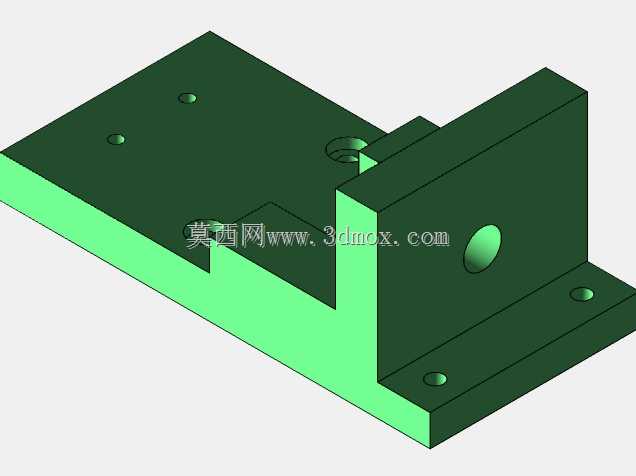

　　保证操作人员用单手转动手柄就能输出足够的夹紧力，避免工件在加工、装配过程中出现窜动；同时预留了足够的压头开合行程，方便不同厚度规格的工件取放，无需频繁调整压臂初始位置。安装边界方面，整个夹紧结构的底座为一体化开槽式安装座，底座上预留了两个沉头安装孔，可以直接通过内六角螺栓固定在机床工作台、装配平台的T型槽或者预制螺纹孔上，底座的安装孔距按照常规工装安装的通用尺寸设计，不需要额外加工过渡连接板就能完成固定。结构的外形轮廓没有突出的尖锐棱角，所有活动部件的运动轨迹都做了干涉校验，螺杆尾部的操作手柄做了防滑处理，转动时不会出现打滑脱手的情况；压头与工件接触的端面做了平面滚花处理，增大接触摩擦力的同时，也避免压头直接刮伤工件表面。

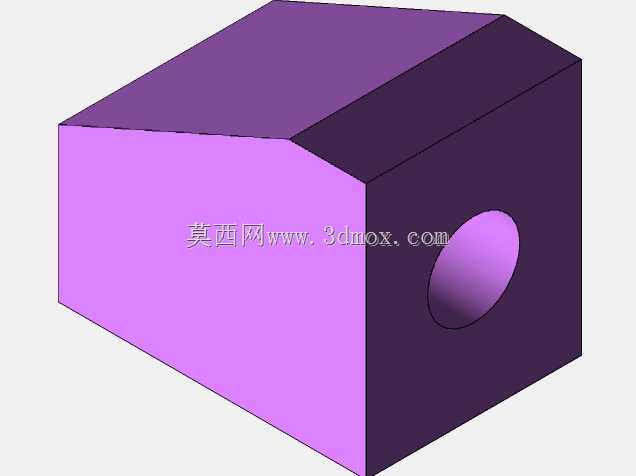

　　定位块与底座采用可拆卸式连接，后续如果需要适配不同外形的工件，只需要更换对应型面的定位块即可，不需要改动整体的传动与压紧结构，能有效降低多品种小批量生产场景下的工装改造成本。整个结构的活动连接部位都预留了润滑脂加注间隙，长期使用过程中可以定期加注润滑脂，减少销轴、螺杆传动副的磨损，延长工装的整体使用寿命，日常维护只需要定期检查销轴的紧固情况、螺杆的磨损程度即可，不需要复杂的维保操作。
