PCB钻孔作业专用定位支撑支架结构

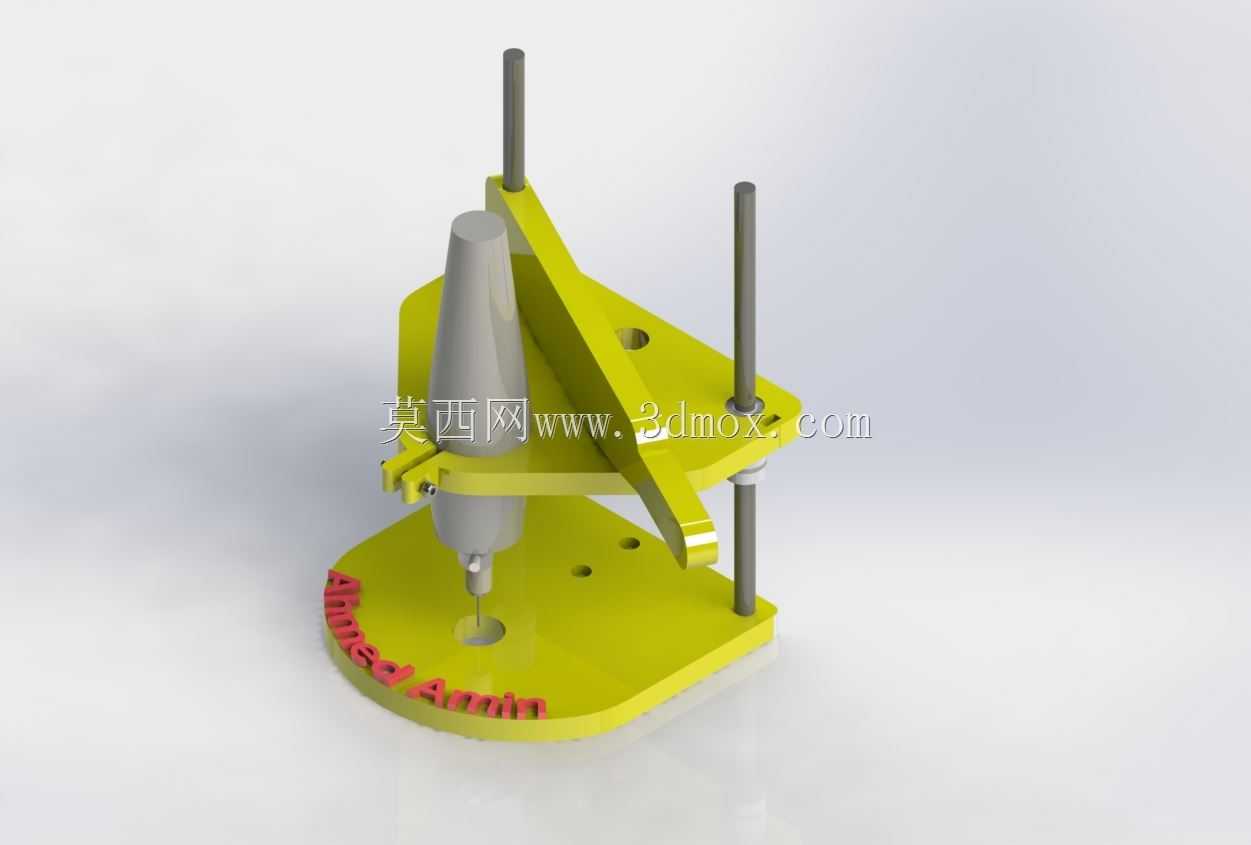

　　在PCB小批量打样、实验室电路板试制场景中，手持电钻或小型台钻进行孔位加工时，常出现钻身歪斜、孔位偏移、板件被钻头顶起变形的问题，这款支架正是针对这类零散钻孔作业的痛点设计，无需搭配大型数控钻床即可完成高精度的手动钻孔作业。从结构设计来看，整体采用上下双层平行板作为承载基体，下层底板直接接触工作台面，预留的三个沉头安装孔可通过螺栓快速固定在木质或金属工作台边缘，底板边缘做了圆弧倒角处理，避免作业过程中剐蹭操作人员手部，底板表面的红色标识区可快速对齐PCB板的放置基准，减少对位耗时。上层承载板通过两根垂直导向光轴与下层底板连接，光轴与板件的配合孔采用H7间隙配合，保证上层板可沿光轴顺畅上下滑动，不会出现卡滞或偏摆，

　　上层板的中心孔用于固定手持钻具的夹持套，夹持套采用锥面抱紧结构，可适配不同直径的常规手持电钻颈部，拧紧侧方的紧定螺钉即可完成钻具固定，保证钻尖始终垂直于下方的PCB板面，从根源上避免斜孔、孔壁粗糙的问题。设计过程中特意将导向光轴的有效行程设置为45mm，既满足常规1.6mm、2.0mm厚度PCB的钻削进给需求，也预留了足够的钻头伸出量调整空间，避免进给超程碰伤底板工作面，上层板侧面延伸出的操作拨片可单手按压控制进给深度，松开后靠钻具自身重力即可复位，无需额外加装复位弹簧，减少易损件数量。安装边界方面，整体底座的最大轮廓尺寸控制在120mm*100mm范围内，占用工作台面积极小，即使是桌面拥挤的电子维修工作台也能轻松放置，

　　导向光轴的中心距设置为65mm，避开了常规PCB板上的元件安装位，加工已贴装部分元件的半成品板时也不会刮碰板上器件。实际使用时，只需将待加工PCB板放置在下层底板的定位区域，对准预钻孔位标记后，按压上层板带动钻具垂直进给，即可钻出垂直度符合要求的安装孔、过孔，相比徒手钻孔的方式，孔位精度可控制在0.1mm以内，完全满足小批量试制、电子维修场景的钻孔精度要求，同时大幅降低断钻、扎手的作业风险。
