螺旋轨道式滴水自动控制装置结构设计

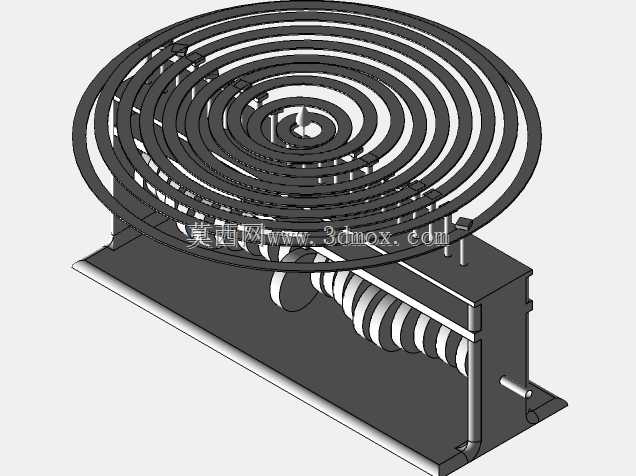

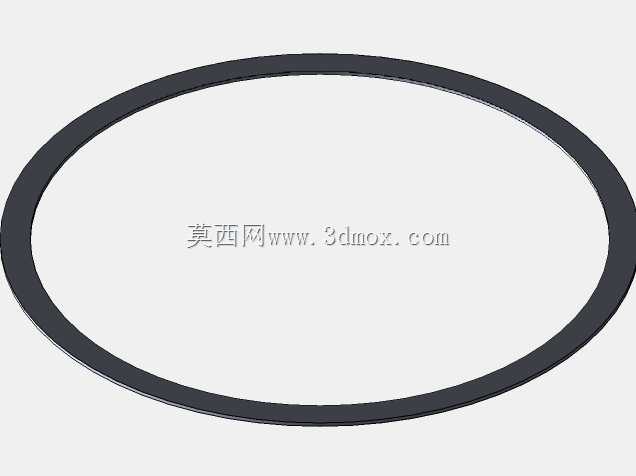

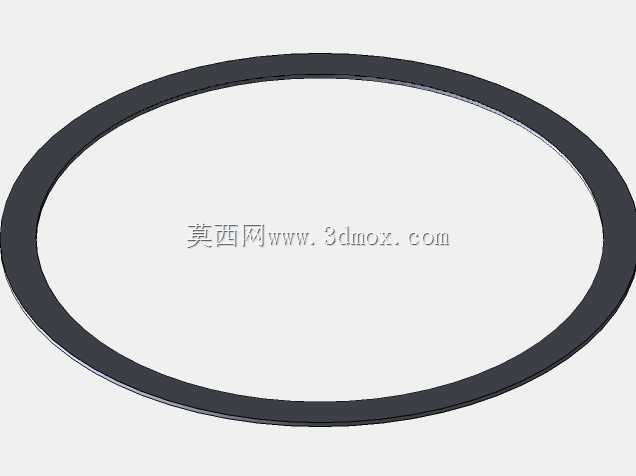

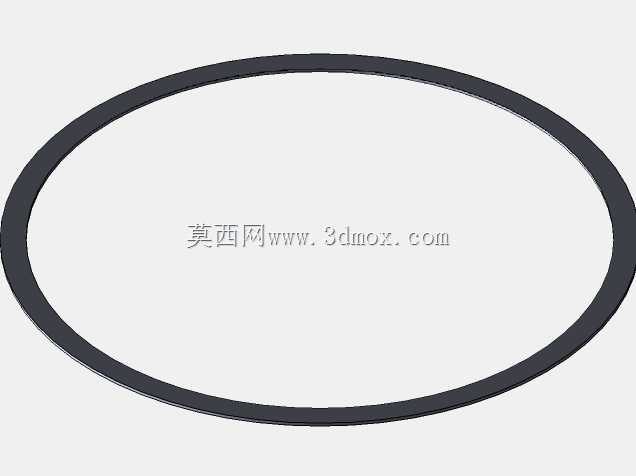

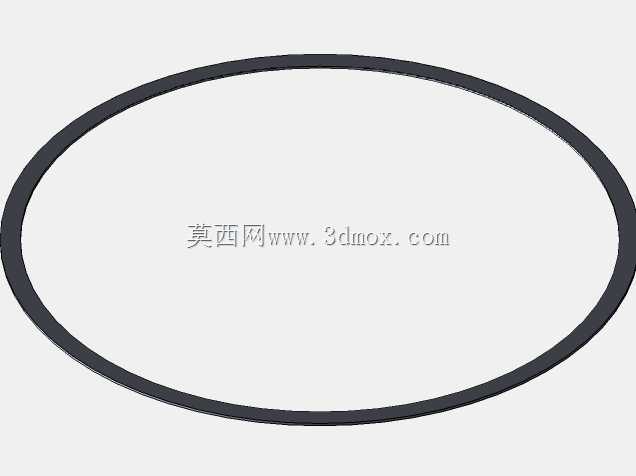

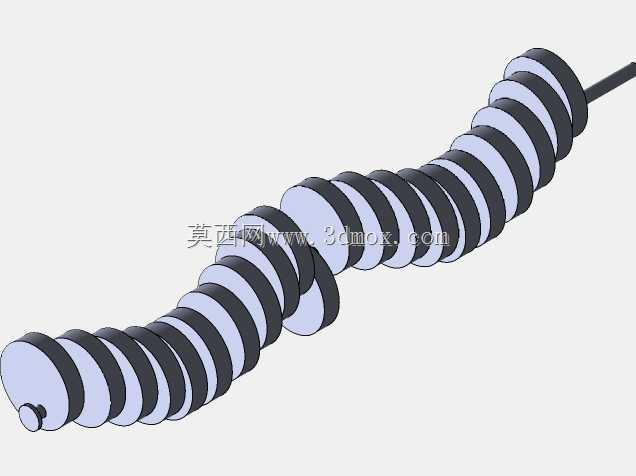

　　这套螺旋轨道式滴水自动装置，主要面向实验室试剂定量滴加、小型工件表面浸润处理、农业育苗精准补水等需要稳定控制液滴输出节奏的场景，区别于常规电磁阀直控的滴液结构，它采用纯机械联动结合触发传感的方案，在供电不稳定或者需要规避电磁干扰的实验、生产场景下适配性更强。从结构设计逻辑来看，上部的同心螺旋盘绕轨道是核心的导流与暂存结构，轨道的截面做了内低外高的微小倾角，液体从中心位置注入后，会沿着螺旋轨道逐层向外流动，流动过程中自然完成流速缓冲，避免直接滴加时的液流冲击、流量忽大忽小的问题，轨道每一圈的衔接位置都做了圆弧过渡，没有直角死角，既减少液体残留，也能避免纤维类杂质在拐角处堆积堵塞流道。下部的联动执行组件采用蜗卷弹簧配合拨杆的结构，

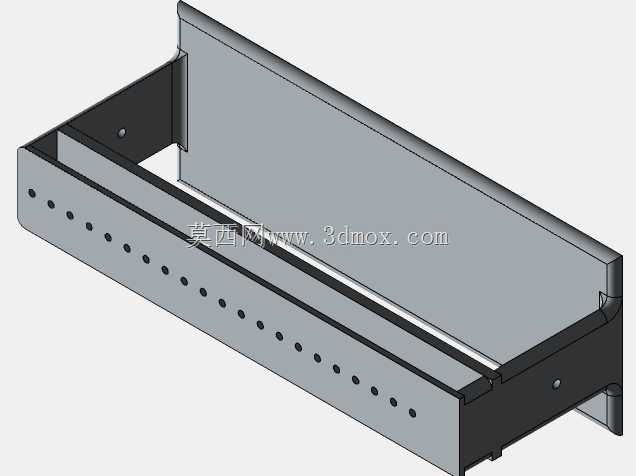

　　当螺旋轨道末端的液滴累计到设定重量时，传感触发端会释放拨杆卡位，蜗卷弹簧带动下部的截流件完成一次开合，精准释放单滴液体，同时联动结构会带动中心位置的补液口短暂开启，补充轨道内消耗的液体，整个循环不需要持续的动力输入，仅靠液体自重和弹簧蓄能就能完成连续作业。安装边界方面，整套装置的底座采用带安装孔的平板式结构，横向安装尺寸适配常规的实验台支架、小型生产线旁的安装工位，底座与上部螺旋轨道的支撑立柱做了加强筋连接，即使在有轻微振动的生产工位上，也能保证螺旋轨道的水平度，避免液体偏流影响滴液精度。设计过程中特意将所有流道部件都做了等壁厚处理，不管是采用机加工还是3D打印的方式制作，都能减少变形量，螺旋轨道的螺距经过反复校核，

　　既保证液体有足够的流动缓冲距离，也不会让整体装置的高度过高，占用过多的垂直安装空间，下部的蜗卷弹簧仓做了可拆卸式的侧盖设计，后期更换不同劲度系数的弹簧，就能调整单滴液体的触发重量，适配不同粘度的液体滴加需求，比如滴加油性试剂和水性试剂时，只需要更换对应弹簧就能匹配流量，不需要改动整体流道结构。
