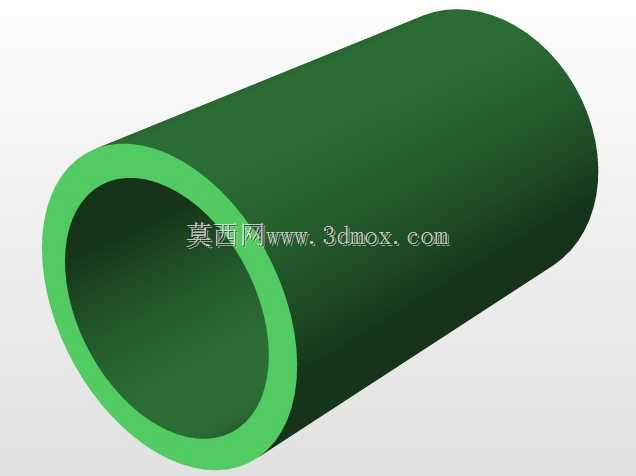

星型航空活塞发动机气缸分总成结构

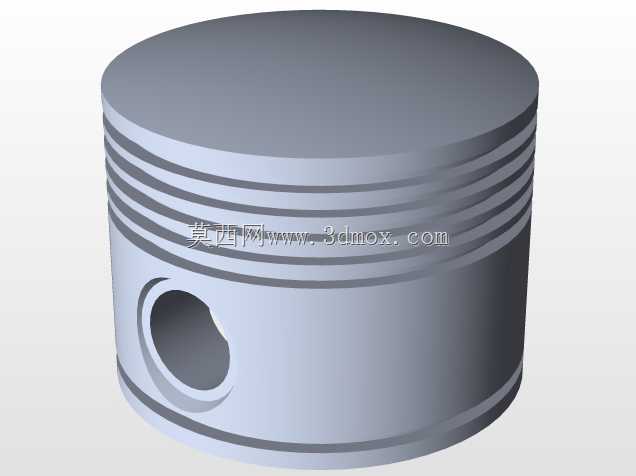

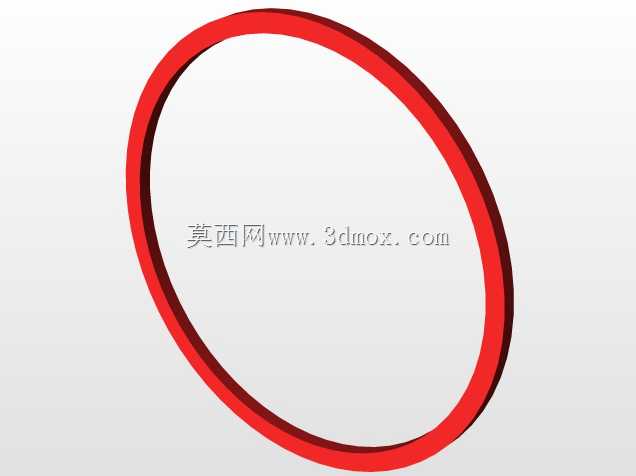

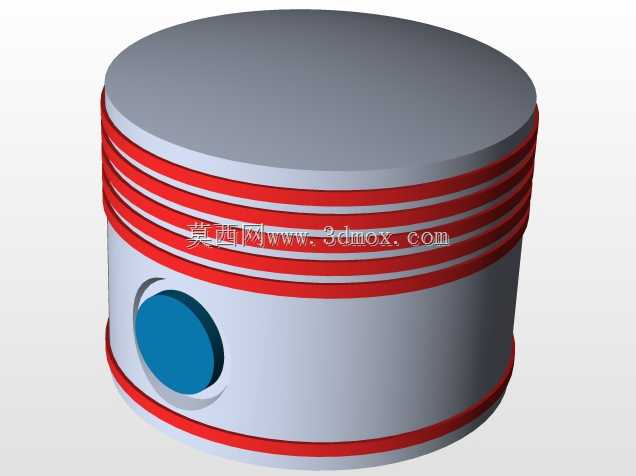

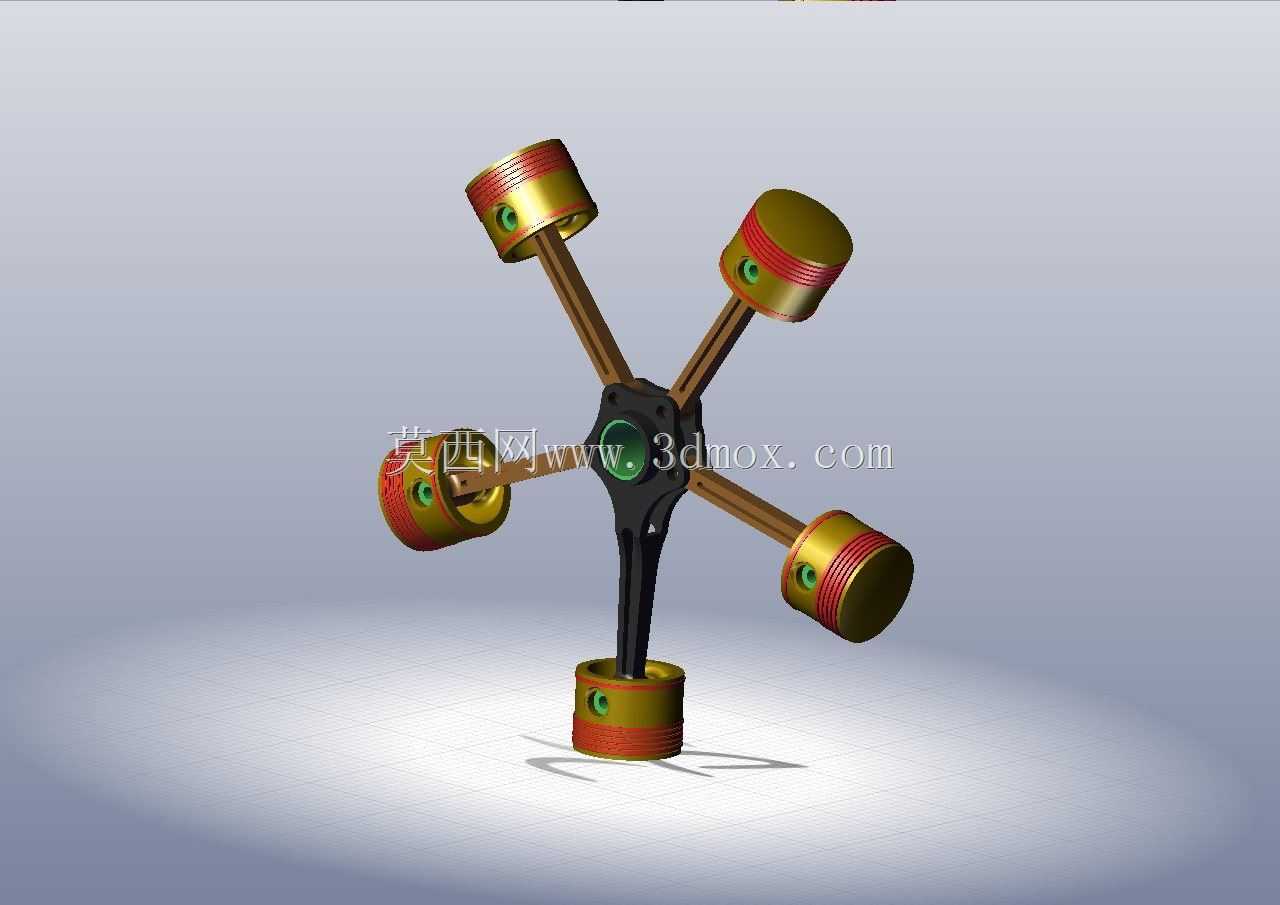

　　在轻型通航飞机、早期螺旋桨战机以及小型农用植保无人机的动力系统中，径向发动机分总成是承担单缸做功输出的核心单元，这类结构区别于直列、V型发动机的排布逻辑，多缸沿曲轴径向环形布置，单组气缸分总成的结构一致性直接决定整台动力单元的动平衡表现与运行稳定性。从实际装机场景来看，该分总成直接参与缸内燃烧的能量转换过程，外壁的多道环槽结构用于配套安装活塞环，其中气环负责密封燃烧室高压燃气，避免做功行程的压力泄漏导致动力输出折损，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室形成积碳，影响长期运行可靠性。侧面的圆形销孔用于安装活塞销，将活塞往复运动的推力传递给连杆，最终带动曲轴旋转输出扭矩，销孔位置的同轴度、

　　孔壁表面粗糙度是设计阶段需要重点管控的参数，直接影响销座的疲劳寿命与连杆摆动的顺畅度。设计过程中需要优先匹配对应缸径的气缸套内壁尺寸，活塞本体的裙部型线需要考虑热膨胀量预留合理配合间隙，避免冷机启动敲缸、热机运行卡滞的问题，顶部的平面结构直接构成燃烧室的下边界，其平面度公差需要控制在微米级，保证压缩行程的密封性能。从安装边界来看，该分总成的径向尺寸需要完全适配气缸套内径，轴向长度需要匹配曲轴的回转半径与连杆长度的几何关系，保证活塞运行到上止点时预留合理的压缩余隙，运行到下止点时不会与曲轴平衡块、缸套下沿发生运动干涉。外壁的环槽宽度、深度需要匹配对应规格的活塞环尺寸，槽岸的高度需要满足燃烧爆发压力下的结构强度要求，

　　避免高负荷运行时环岸断裂引发整机故障。这类径向布置的动力单元相比同排量直列发动机结构更紧凑，迎风散热条件更好，在早期航空动力场景中应用广泛，单组气缸分总成的结构标准化程度较高，可实现同系列多缸机型的通用互换，降低运维过程中的备件储备成本。建模过程中需要重点还原环槽的退刀结构、销孔的倒角特征以及裙部的微形变型线，保证装配仿真与运动干涉检查的结果能够直接指导实际生产加工，避免设计阶段的尺寸偏差导致后续装机测试出现匹配问题。
