气动驱动式气缸夹紧定位工装结构

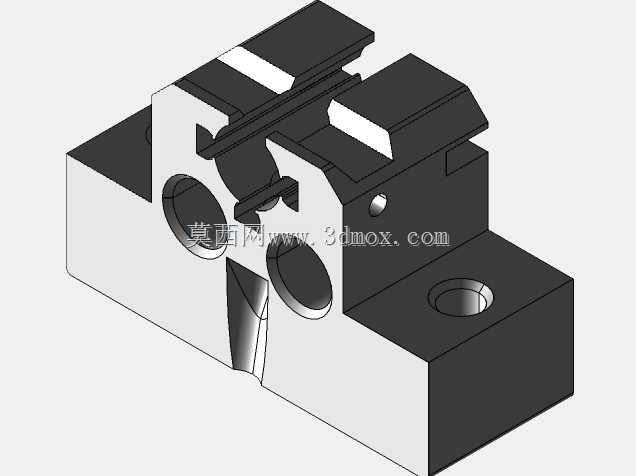

　　在自动化装配、零件检测、机加工上下料工位中，这类气缸夹紧件是工位定位系统里的核心执行部件，主要承担工件到位后的刚性夹持任务，避免工件在加工、检测、移位过程中出现窜动、偏斜，保证工序精度的一致性。从结构设计来看，该夹紧件采用分体式块体组合结构，主体基座部分设置了两处同轴的圆形安装通孔，用于穿装固定螺栓将整个夹紧单元锁附在工位基板或线体型材上，基座侧方的沉孔结构可容纳锁紧螺栓的头部，避免螺栓突出干涉周边运动部件，安装面做了精磨处理，保证安装后整体的平面度，减少夹紧动作的位置偏差。上部的夹持工作端设置了对称的楔形夹持槽，槽面做了斜面导向设计，当气缸驱动夹紧块动作时，斜面可先对放置到位的工件进行位置导正，再逐步施加夹紧力，

　　避免硬接触刮伤工件表面，同时楔形结构具备力放大效果，在同等气缸驱动力下可获得更大的夹持力，适配不同厚度的板类、轴类小件的夹持需求。夹持端侧面设置的小型定位销孔，可加装硬质定位销，针对特定外形的工件做防呆定位，避免工件装反或放置角度偏差。整个夹紧件的外形轮廓做了倒角处理，所有锐边都做了倒钝，避免工位调试人员操作时被划伤，同时紧凑的块式结构占用安装空间极小，可在狭小的工位布局中密集排布，适配多工位并行的自动化线体需求。在实际选型应用中，需要注意该夹紧件的安装孔位间距与工位基板的T型槽或预留安装孔匹配，夹持行程范围要覆盖待夹持工件的厚度公差，夹紧力的设置要匹配工件的材质刚性，避免薄壁件被夹压变形。这类夹紧结构相比手动夹钳，

　　可接入气动控制系统实现与线体动作的联动，配合到位传感器可完成全自动的夹紧、松开动作，大幅提升工位的自动化运行效率，减少人工操作的干预环节，在3C电子小零件装配、小型五金件机加工、传感器标定工位中都有广泛的适配场景。建模过程中对各配合面的公差做了合理预留，滑动配合面的间隙控制在合理范围，避免长期运行后出现卡滞、磨损过快的问题，基座与夹持块的材质可根据使用场景选择45号钢调质或铝合金阳极氧化处理，兼顾结构强度与轻量化需求。
