赛事用管架式重型承载底盘结构设计

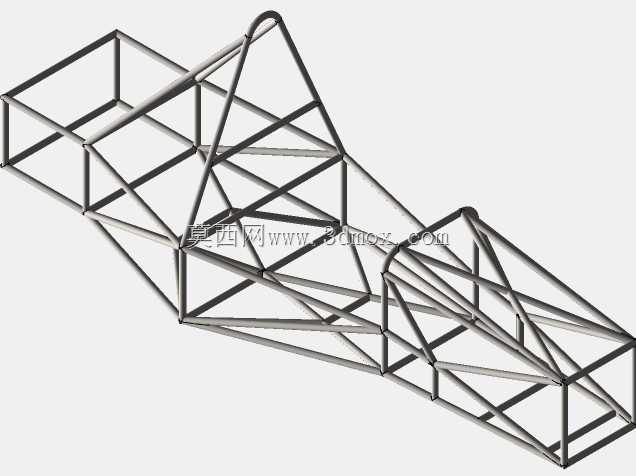

　　这款管架式重型底盘主要面向越野赛事、特种作业改装车辆的承载需求设计，整体采用空间桁架式焊接结构，区别于传统冲压成型的一体式底盘，在轻量化与结构强度的平衡上做了针对性优化。从实际应用场景来看，这类底盘常被用于非铺装路面行驶的竞赛车辆、小型特种作业装备的承载基体，需要承受行驶过程中来自路面的多向冲击载荷，同时为动力总成、悬挂系统、驾驶舱模块提供可靠的安装基准。设计过程中优先考虑了载荷传递路径的合理性，主纵梁采用连续通长的管材布置，从车头安装点一直延伸至车尾承载区域，横向连接管按照载荷分布密度做了不等距排布，在悬挂安装点、发动机固定位等应力集中区域，额外增加了斜向支撑管形成三角稳定结构，避免局部应力集中导致的焊缝开裂或管材变形。

　　底盘前段预留了动力总成的安装接口，安装边界尺寸适配常规中小排量赛事用发动机的固定点位，中段的桁架结构预留了驾驶舱的安装空间，横向支撑管的间距兼顾了防滚架连接的便利性，后段的桁架密度更高，主要用于承载油箱、散热系统以及后置悬挂的安装载荷。所有管材的连接节点都采用相贯线切割后满焊的工艺设计，建模过程中对每个连接节点的贴合间隙做了约束，保证现场焊接时能够获得足够的焊缝接触面积，减少焊接缺陷带来的强度衰减。整体底盘的离地间隙按照赛事通过性要求做了抬高设计，两侧的边梁预留了侧护板、脚踏的安装孔位，底盘底部的横向支撑管位置避开了传动系统、排气系统的布置路径，避免后期装配出现干涉。不同于民用车辆的底盘设计，这款重型管架底盘没有设置多余的冲压覆盖件，所有结构件都直接参与承载，在保证整体抗扭刚度满足激烈驾驶需求的前提下，尽可能降低了结构自重，桁架的空腔位置也预留了线束、管路的固定点位，方便后续整车装配时的布线走管作业。
