基于Arduino的无刷直流电机驱动控制板

项目分类:电机 发布时间:2022-03-16 ID:584308
  • 基于Arduino的无刷直流电机驱动控制板
  • 基于Arduino的无刷直流电机驱动控制板
  • 基于Arduino的无刷直流电机驱动控制板
  • 基于Arduino的无刷直流电机驱动控制板

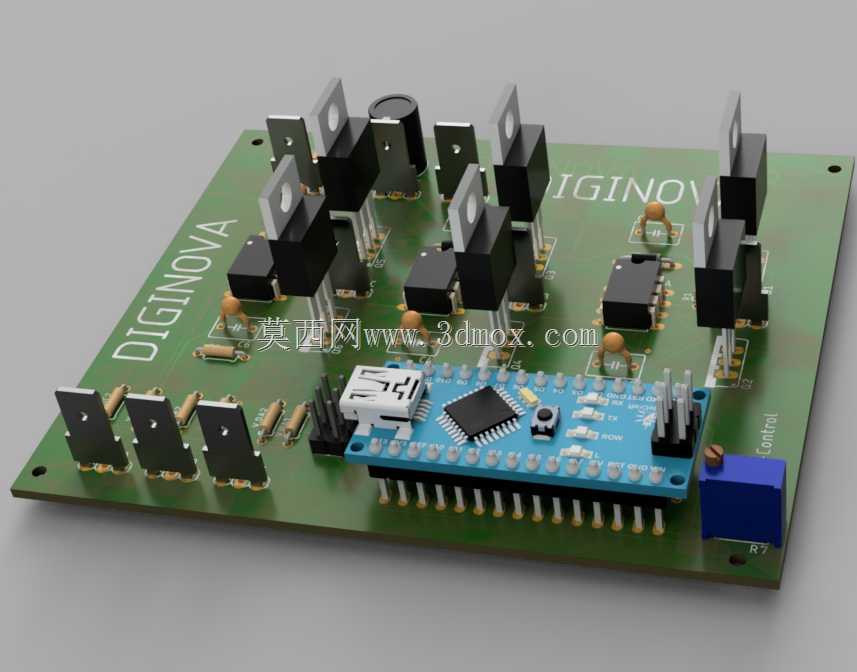

  在小型自动化设备、桌面级运动装置、DIY智能载具以及教学实验平台的开发场景中,无刷直流电机的驱动控制一直是硬件搭建环节的核心部分,这款基于Arduino生态搭建的无刷直流控制板,正是面向这类中小功率无刷电机驱动需求完成的硬件设计。从实际应用角度出发,该控制板可直接适配额定电压范围内的三相无刷直流电机,完成电机的启停控制、转速调节、转向切换等基础驱动功能,同时预留了信号扩展接口,可外接位置传感器、转速检测模块,实现闭环调速的功能拓展,满足不同负载场景下的电机控制精度要求。设计过程中优先考虑了硬件布局的合理性,功率驱动部分的MOS管采用分立排布方式,每路功率管预留了足够的散热间隙,避免大电流工况下元件热量堆积影响工作稳定性;

  主控核心采用通用Arduino最小系统模块直插的设计方案,既降低了主控部分的焊接调试难度,也方便开发者根据需求更换不同性能的主控模块,快速完成控制程序的迭代验证。PCB板的外形采用规则矩形设计,四个角预留了标准安装孔位,可直接通过铜柱固定在设备壳体内部或者实验台架上,板上接口全部采用侧插或者直插的标准接插件,功率回路与信号回路做了分区排布,减少大电流走线对弱电控制信号的电磁干扰。功率输出端的接线端子采用大电流规格的接插件,可匹配不同线径的电机动力线,供电输入端预留了防反接保护的焊盘位置,可根据实际使用需求加装保护元件,避免接线失误造成的硬件损坏。板载的状态指示灯可直观显示电源状态、驱动工作状态以及故障报警状态,

  调试过程中无需额外外接检测设备就能快速判断硬件工作状态,对于教学实验场景而言,这种直观的状态反馈能大幅降低初学者的调试门槛。从安装边界来看,板上最高元件为功率管的散热固定片,整体高度控制在常规电子设备的内部安装空间允许范围内,不会与设备外壳或者其他相邻板卡产生干涉,信号接口的排布位置统一朝向板卡一侧,方便外部信号线的规整走线,避免设备内部走线杂乱带来的维护难度。在实际选型适配时,可根据驱动电机的额定电流参数,更换对应电流等级的功率MOS管,无需改动整体PCB布局即可适配不同功率等级的无刷电机,这种模块化的设计思路也让该控制板的适用场景得到进一步拓展,无论是小型机器人的动力驱动,还是桌面传送带的调速控制,亦或是实验平台的运动轴驱动,都能通过简单的元件参数调整完成适配。
