基于NE555的风扇定时控制电路板设计

　　这款风扇定时控制板主要面向民用台式风扇、落地扇的定时功能改造与配套生产场景，也可适配小型工业散热风机的定时启停控制需求，解决传统风扇机械定时器易磨损、定时档位固定的痛点，实现灵活可调的定时断电功能，避免风扇长时间空转造成的电力浪费与设备损耗。从功能设计上，核心采用NE555时基电路搭建单稳态定时回路，通过外接电容与可调电阻的参数匹配实现不同时长的定时区间调节，板载继电器作为输出执行元件，可直接承载风扇工作电流，无需额外外接交流接触器，板上预留的按键接口用于定时功能触发，LED指示灯用于工作状态指示，用户触发按键后电路进入定时状态，继电器吸合给风扇供电，到达设定时长后NE555输出电平翻转，继电器释放切断风扇供电，

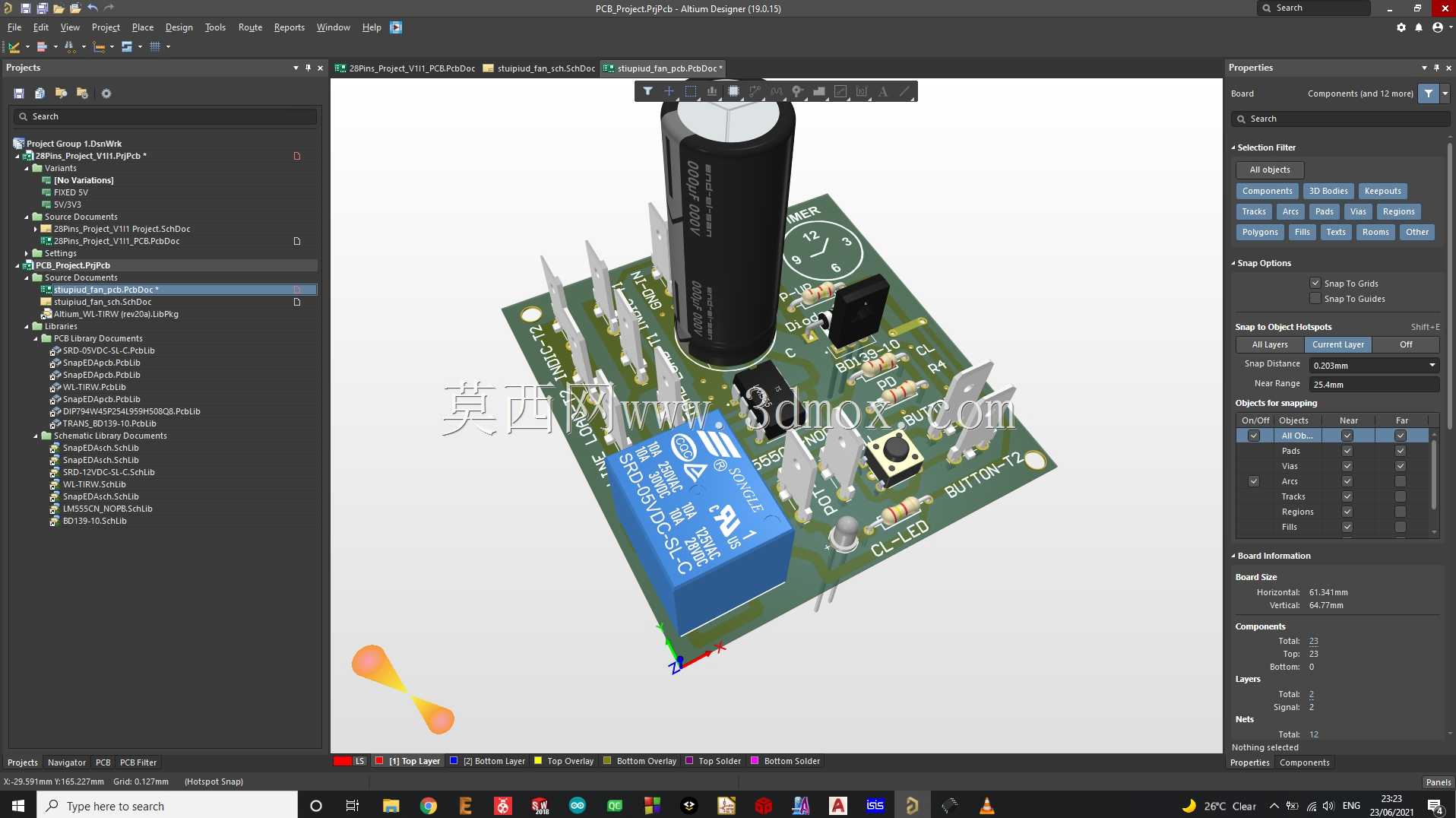

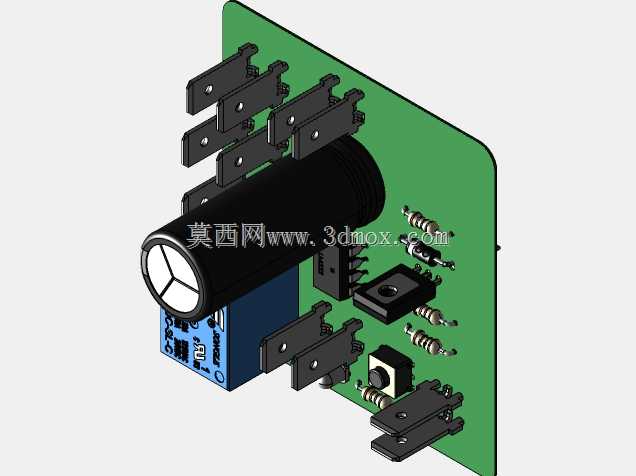

　　完成一次定时控制流程。设计过程中优先考虑PCB板的安装适配性，整体板型采用矩形布局，边缘预留的插片式接线端子直接对应风扇原有档位接线与电源接线位，无需额外改线即可替换原有机械定时模块，板上元件排布遵循强弱电分离原则，高压交流走线区域与低压信号区域保持足够安全间距，大体积电解电容与继电器元件布置在板边位置，避开风扇电机安装位的结构干涉区域，安装孔位匹配常规风扇控制盒的固定 固定柱尺寸，可直接卡装或螺丝固定在原有控制腔体内。元件选型上兼顾成本与可靠性，继电器选用触点容量满足风扇启动电流要求的型号，避免风扇启动时的冲击电流造成触点粘连，电解电容选用耐温等级适配风扇内部工作环境的型号，应对长时间工作的温升影响，

　　PCB走线宽度根据载流量进行核算，电源回路与继电器输出回路走线加宽处理，降低大电流下的线路压降与发热。实际应用中，该控制板可直接替换老旧风扇的损坏机械定时器，也可作为新增定时功能的配套模块集成到新生产的风扇产品中，定时时长可通过更换板上定时电阻或电容进行调整，适配不同用户的使用习惯，板上预留的扩展焊盘还可外接电位器实现定时时长的无级调节，满足定制化的功能需求。结构设计上充分考虑装配工艺，所有直插元件的引脚高度控制在控制盒内部空间允许范围内，不会出现元件顶壳的问题，接线端子的朝向与原有风扇接线方向一致，减少装配时的走线弯折，提升生产装配效率。
