大宇Lanos转向信号控制开关结构

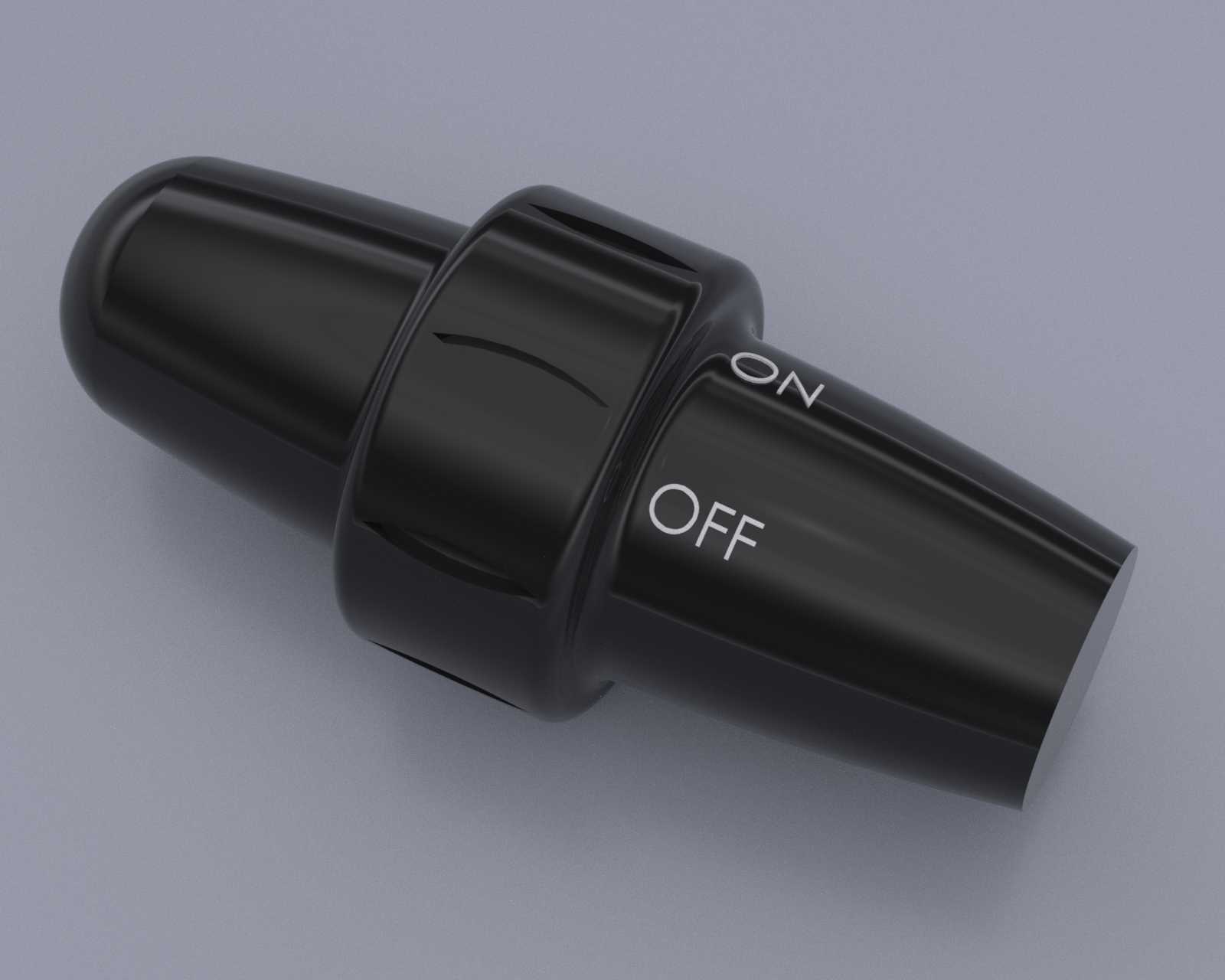

　　转向信号开关属于乘用车辆驾驶舱内的操纵类电气部件，主要布置在转向柱周边，用于驾驶员在变道、转弯、靠边停车等工况下触发左右转向信号灯，部分同结构开关还会兼顾灯光档位、超车闪烁或喇叭回路的控制需求。该模型呈现的是大宇Lanos车型对应的转向信号开关外形与主体结构，整体为黑色绝缘壳体，采用近似圆柱加锥段的紧凑造型，壳体表面设置ON、OFF标识，便于在装配、检修和操作时判断开关状态。

　　从实际装车场景看，这类开关需要在驾驶员手部频繁拨动、按压或旋转的条件下长期工作，因此结构设计首先关注握持与操作边界。模型中部带有环形凸台和局部加强轮廓，既可以作为壳体分段装配的定位区域，也能在手部接触时形成明确的触感分界；两端圆滑过渡，避免驾驶舱狭小空间内出现尖锐棱边。锥状端部通常对应接线、插接或与转向柱机构配合的一侧，圆柱端则更接近操作者接触区域，外形比例需要兼顾转向柱护罩内的安装空间、手指拨动行程以及周边仪表台、方向盘和组合开关护罩的干涉关系。

　　功能层面，转向信号开关并不只是一个外观旋钮，其内部一般包含触点、回位弹簧、定位钢球、拨块、绝缘基座和接插端子等要素。外部壳体承担防护、定位和操作导向作用，内部机构则负责把驾驶员的小幅动作转化为电路通断或档位保持。转弯结束后，方向盘回正往往会通过转向柱上的取消机构推动开关自动复位，因此在三维结构校核时，需要关注开关拨杆或旋转段与回位触发件之间的相对位置，保证左转、右转、空档三个状态之间切换清晰，同时避免因护罩公差造成卡滞。

　　建模时可将该件拆分为外壳、端部盖体、标识区域、内部安装柱和接插边界等几个部分理解。外壳曲面以旋转体为基础，再叠加局部平面、凹槽和环形台阶；中部凸起并非单纯装饰，而是模具分型、壁厚过渡和装配限位共同作用的结果。黑色塑件表面需要考虑脱模斜度、圆角半径和壁厚均匀性，若壁厚突变，注塑后容易产生缩痕或内应力，进而影响外观和装配精度。对于开关端部的开口、卡槽和止口，应在数模中保留足够的配合面，以便后续与线束插头、固定支架或转向柱护罩进行干涉检查。

　　安装边界方面，该类开关通常依靠卡爪、螺钉孔或转向柱支架固定在组合开关区域，周围需要预留线束弯曲半径和插头插拔空间。模型外形虽然简洁，但在整车布置中不能只看单体尺寸，还要结合方向盘转动范围、转向柱倾角调节、仪表板下护罩以及驾驶员膝部空间进行复核。开关操作力、行程和档位感由内部弹性定位机构决定，外部壳体则要保证在低温、高温和长期振动环境下不与相邻零件发生摩擦。

　　对于结构设计人员，该模型可用于车用组合开关外观方案比对、转向柱护罩间隙校核、塑件分型思路参考以及维修件测绘；对于三维建模学习者，可重点练习旋转曲面、局部拔模、圆角连续、壳体壁厚和装配止口的构建方法。作品突出了车用操纵开关在狭小安装空间内对触感、标识、强度和电气防护的综合要求。
