基于555定时器的箭形LED追逐电路装置

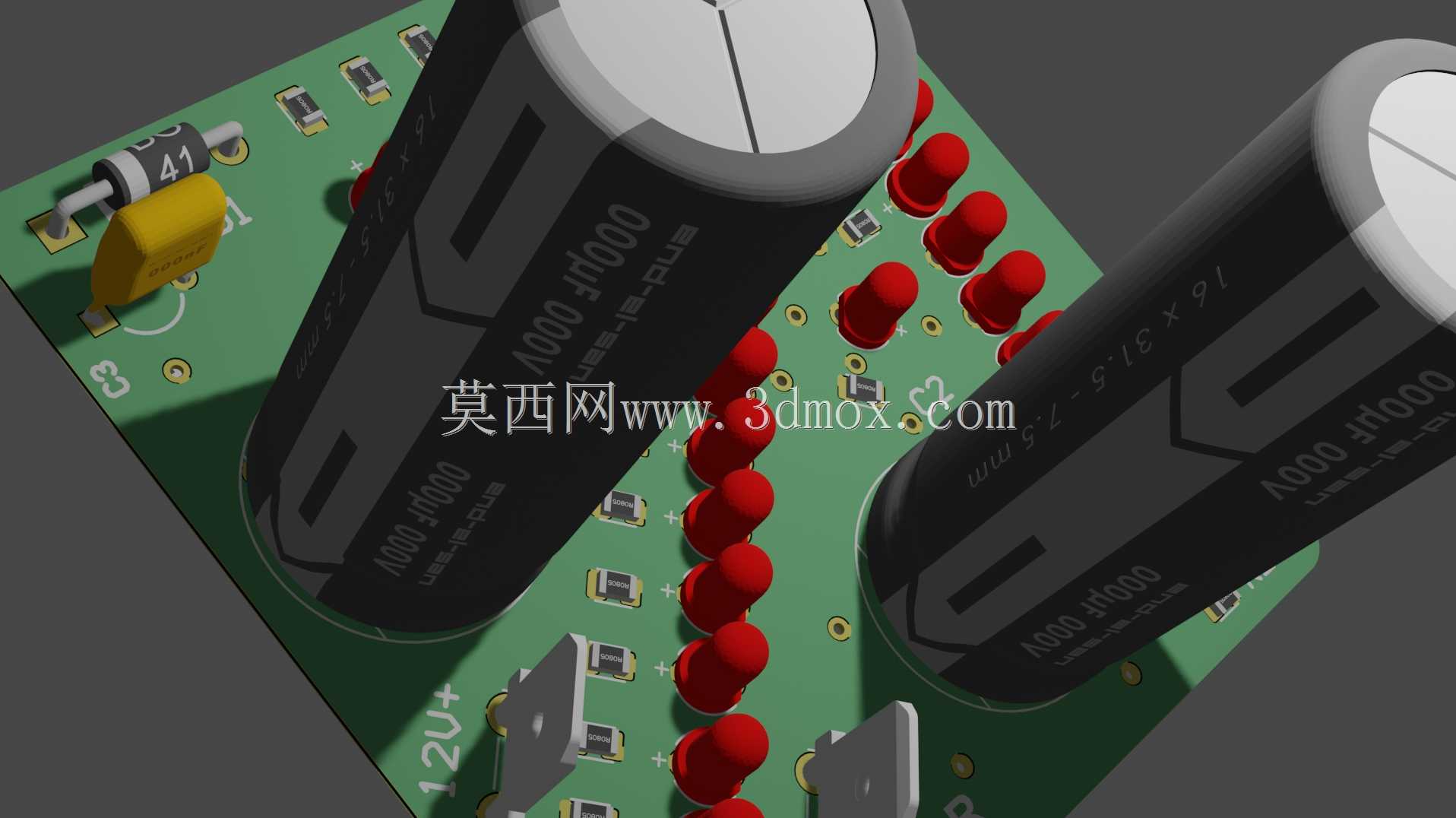

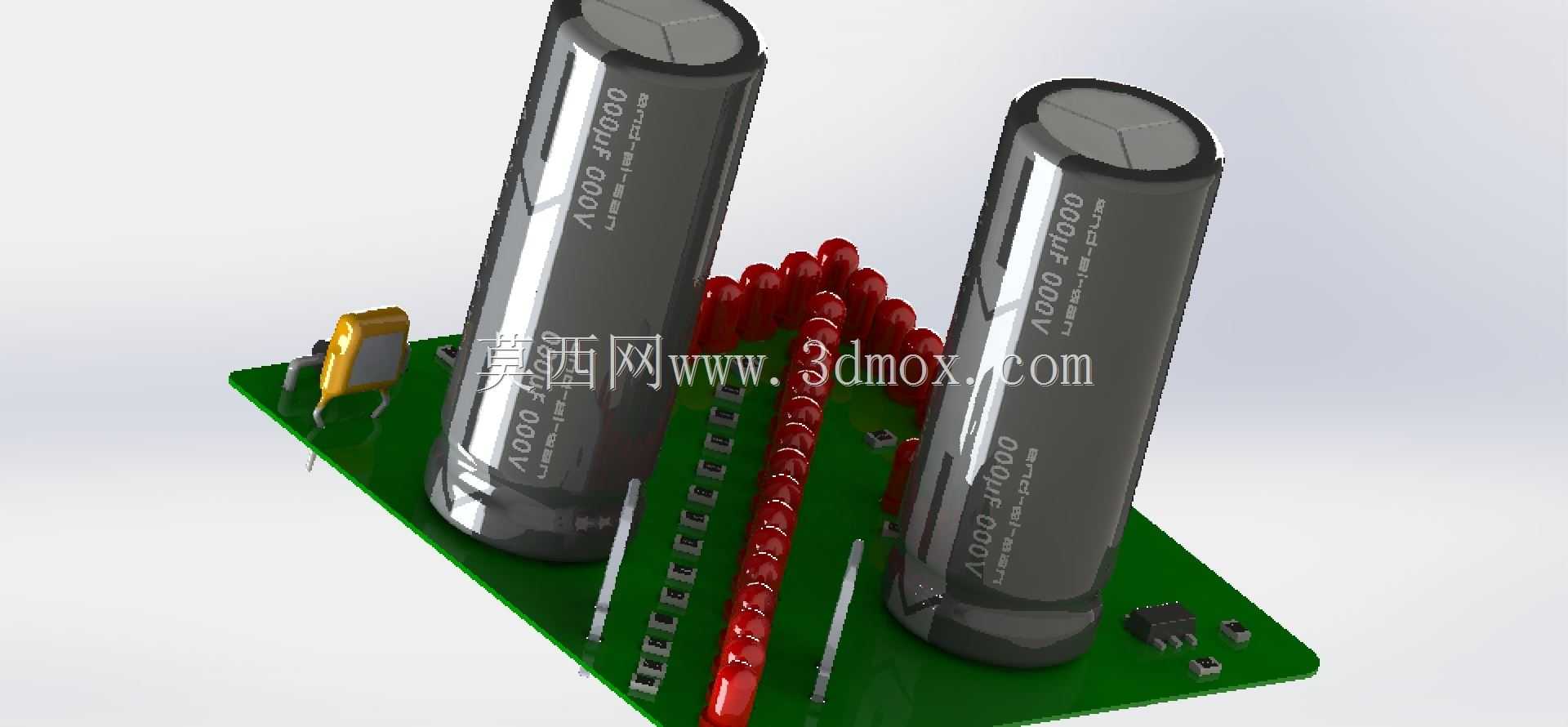

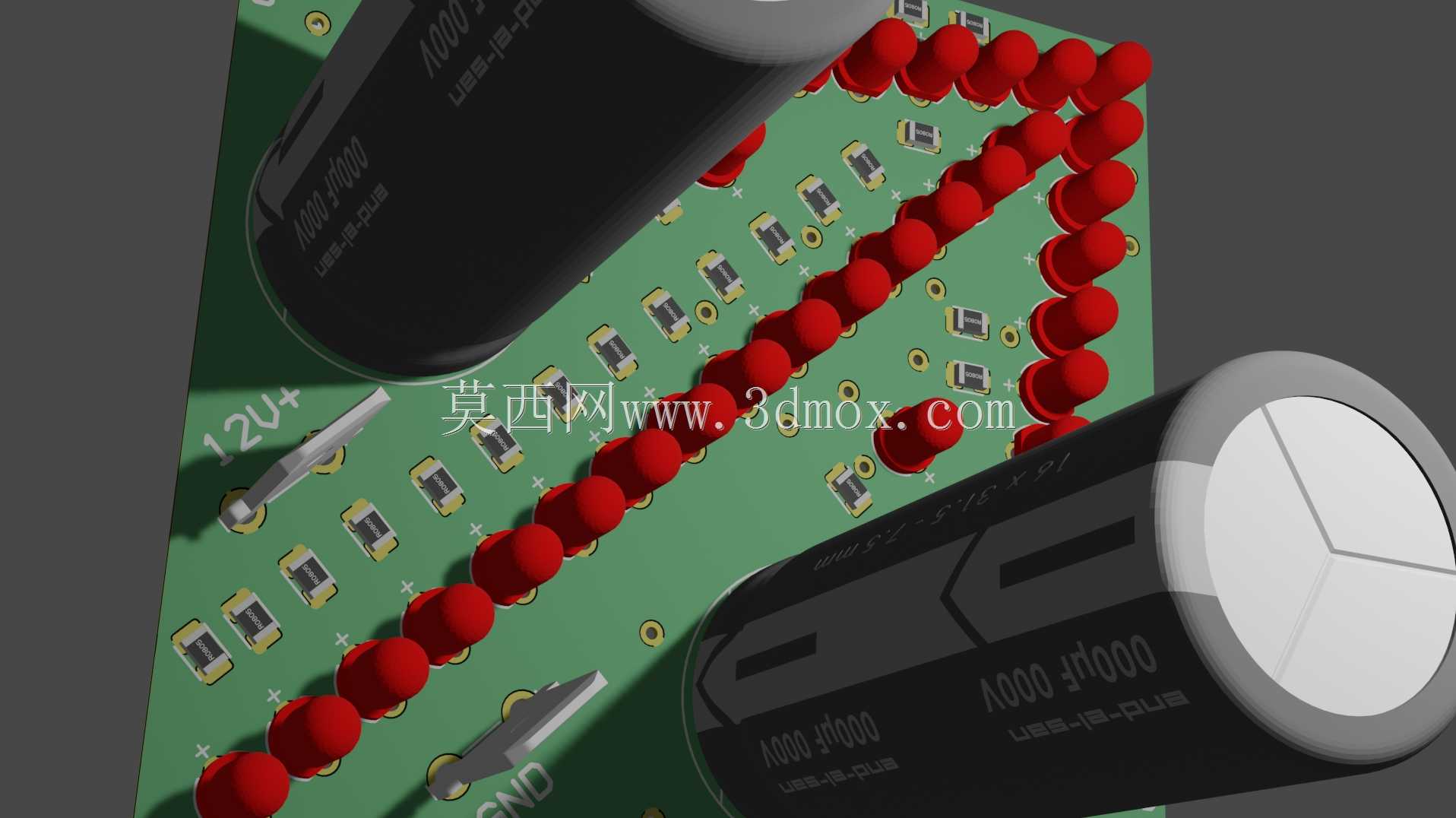

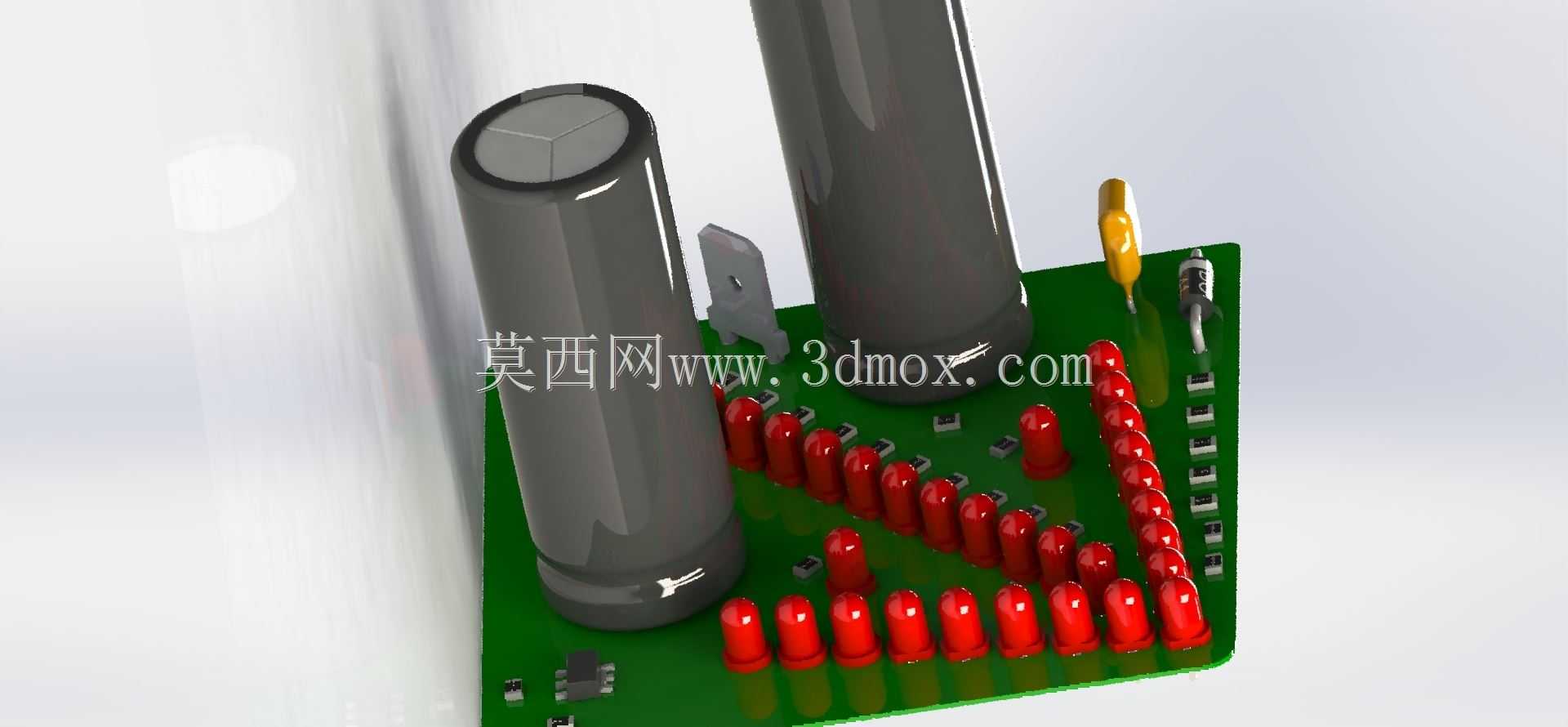

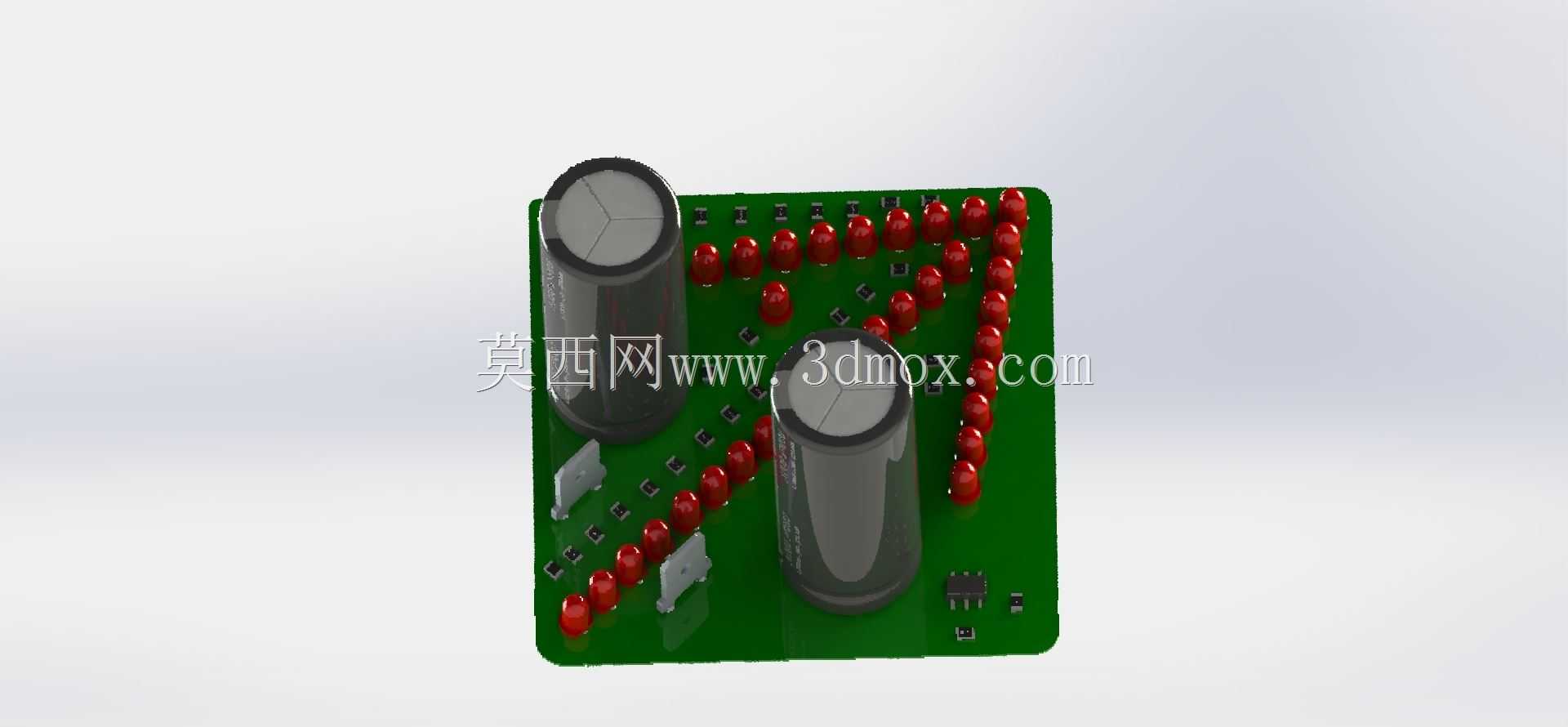

　　这款电子装置核心依托555定时器搭建多谐振荡与移位驱动逻辑，实现LED阵列的流水追逐显示效果，常被嵌入小型设备状态指示模块、教学实验演示套件、趣味电子摆件中，也可作为低压信号提示单元适配在低压控制柜的面板提示区，替代传统单一指示灯，实现运行状态的动态可视化反馈。从结构设计层面看，整块PCB采用FR-4环氧玻纤基材，板载元件布局遵循信号流向排布，两颗大容量铝电解电容沿板边垂直安装，预留的引脚焊盘做了加大处理，既满足大电容焊接的机械强度要求，也避免焊接时热量集中损伤基材；直插式红色LED沿板上预设的箭形轮廓等距排布，相邻LED的中心间距控制在标准2.54mm网格上，既适配常规波峰焊工艺要求，也能保证点亮后光线衔接流畅，

　　不会出现明显的视觉断档。板上预留的安装孔位分布在PCB四角，孔径适配M2规格的铜柱固定，安装时只需保证板面与安装基座预留3mm以上的净空高度，就能容纳电容底部的引脚突出量，避免引脚与金属基座接触造成短路。设计过程中优先考虑了元件的通用性，所有阻容元件、接插件均采用市面通用的直插封装，无需定制特殊元件即可完成BOM配单，降低打样与批量制作的成本；走线层面将555芯片的电源引脚就近布置了0.1μF的去耦电容，减少电源纹波对振荡频率的干扰，保证LED追逐节奏稳定，不会出现频率跳变、灯光卡顿的问题。从实际使用边界来看，整块装置的供电电压适配5-12V直流输入，工作电流控制在50mA以内，无需额外散热结构即可长时间稳定运行，

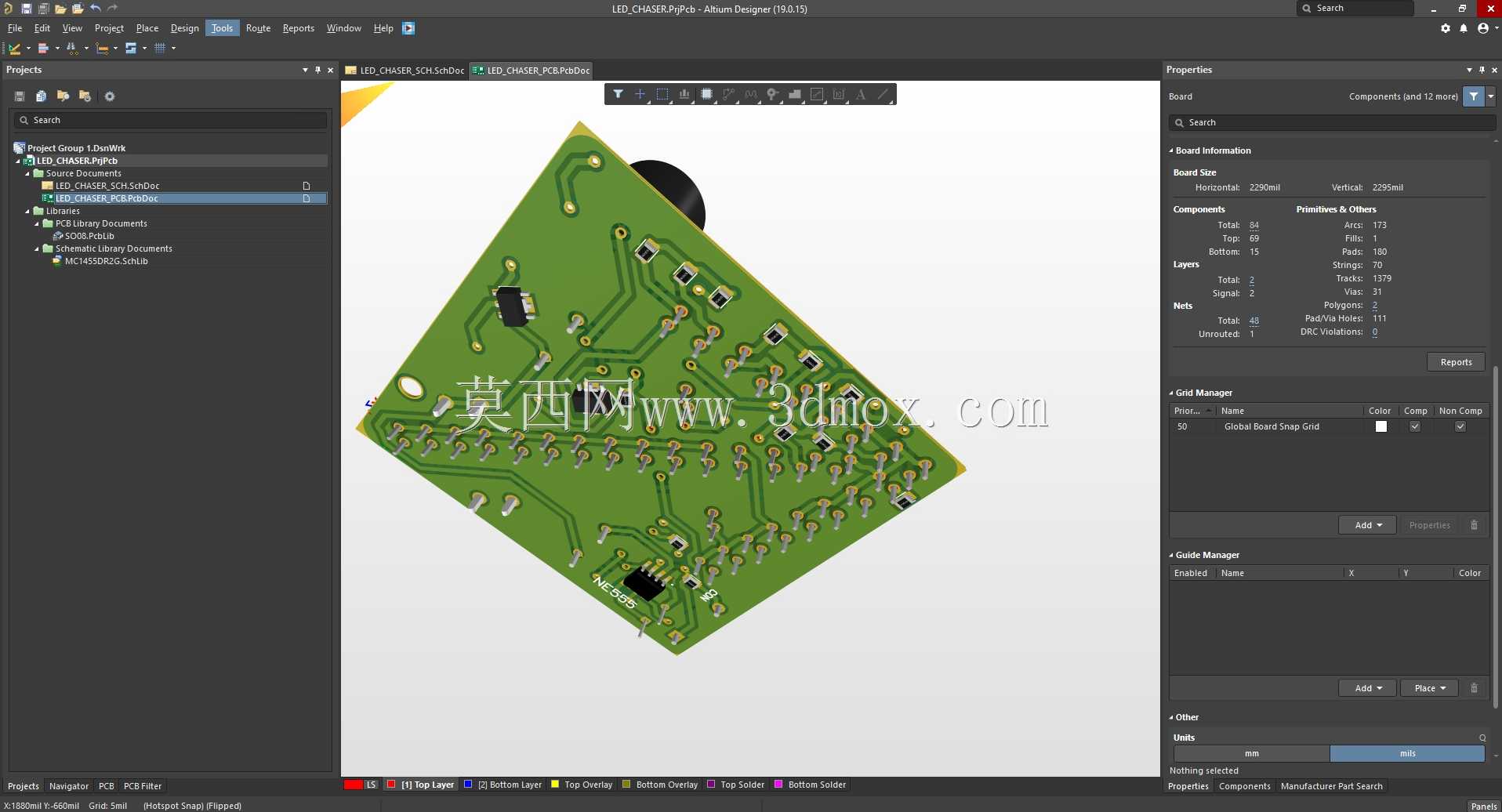

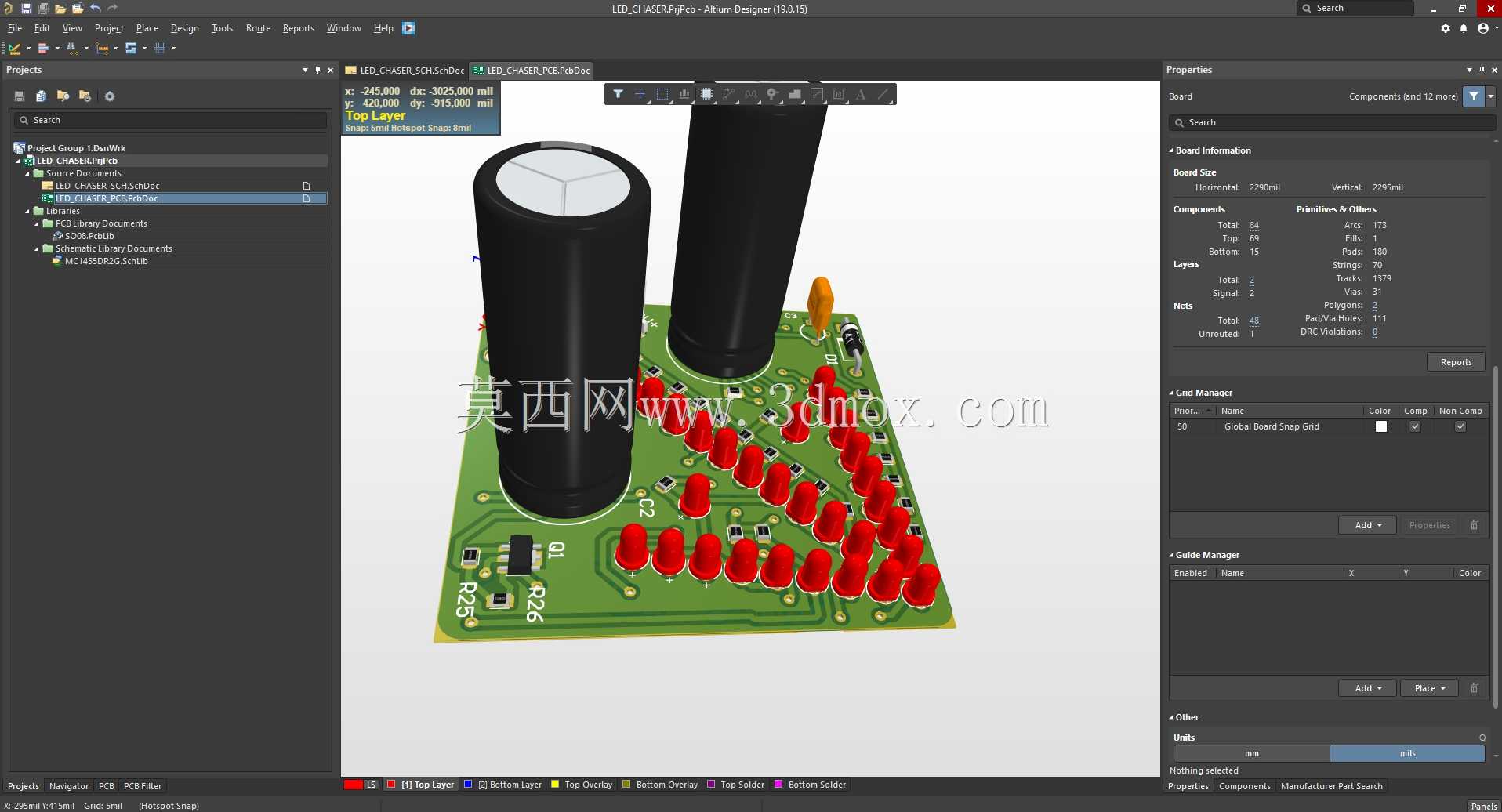

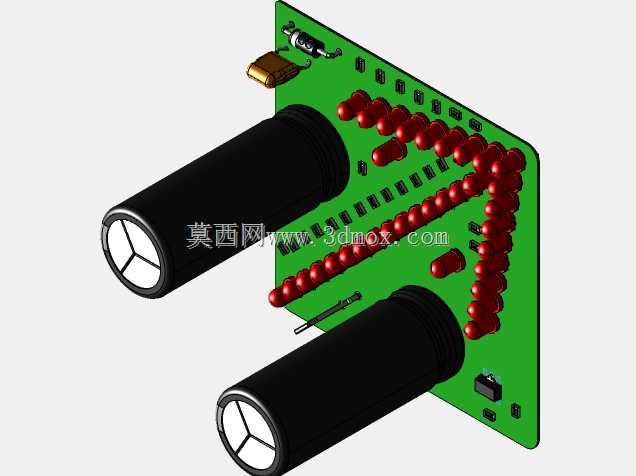

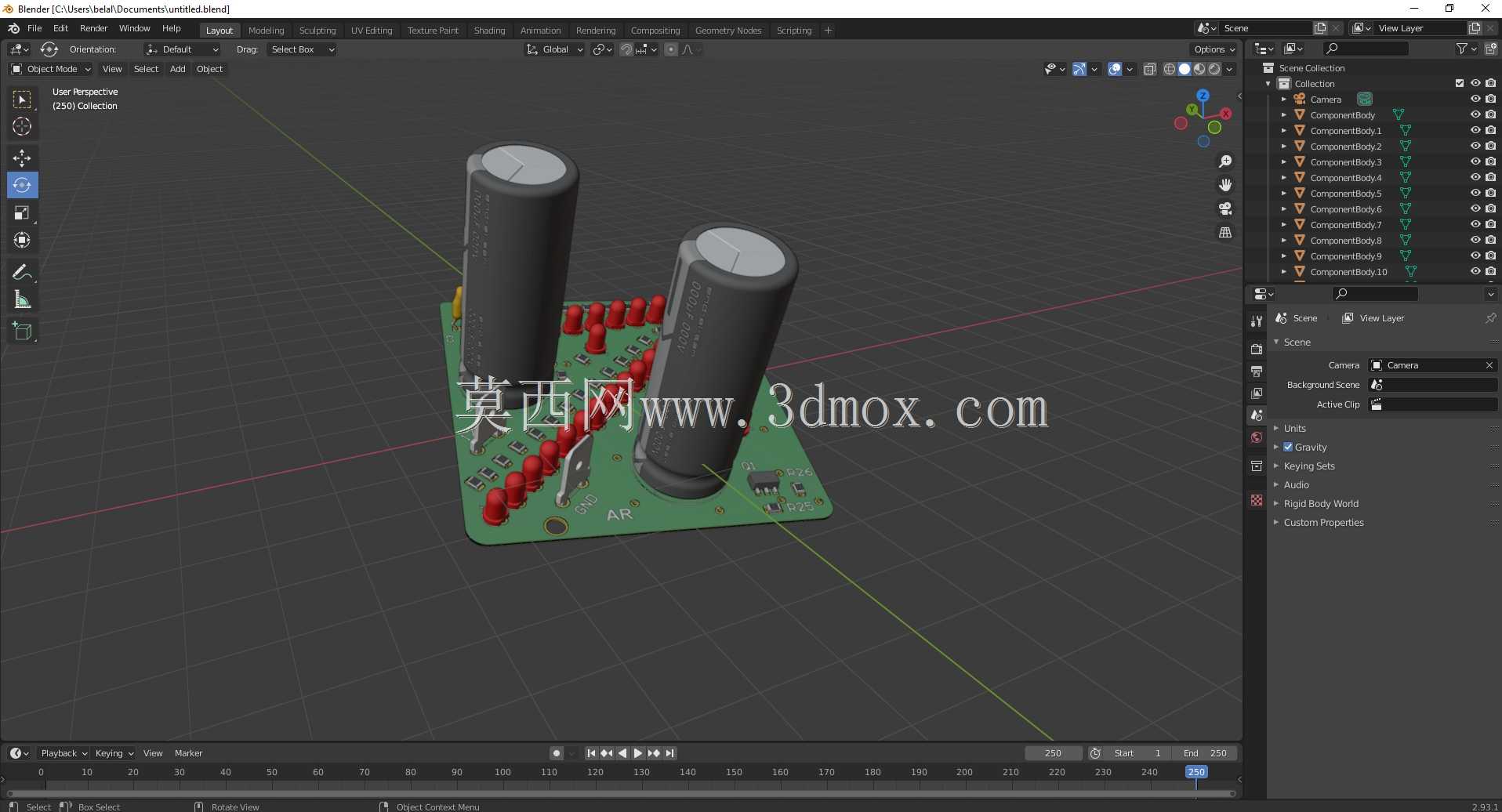

　　板上未设置高压元件，整体安全等级符合低压电子设备的要求，可直接嵌入各类低压电子设备内部作为状态指示单元使用。建模过程中完整还原了每一个直插元件的外形轮廓、引脚长度与焊盘位置，结构设计人员可直接将该模型嵌入整机装配文件中，验证PCB与周边结构件的干涉情况，提前预判电容等较高元件与外壳、内部走线的空间冲突，减少实物打样阶段的结构修改次数。
