拖车用DIN标准带孔牵引杆结构件

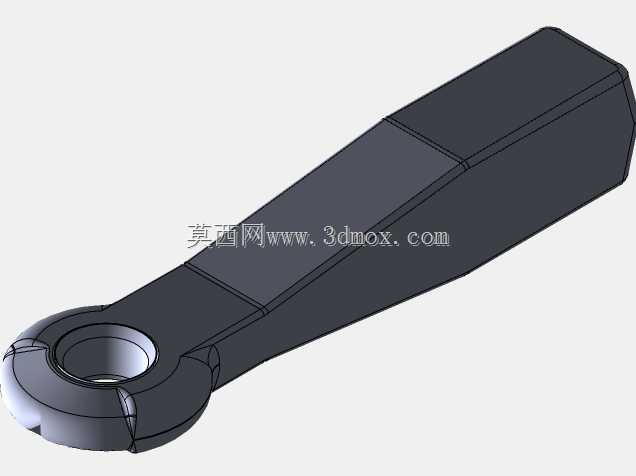

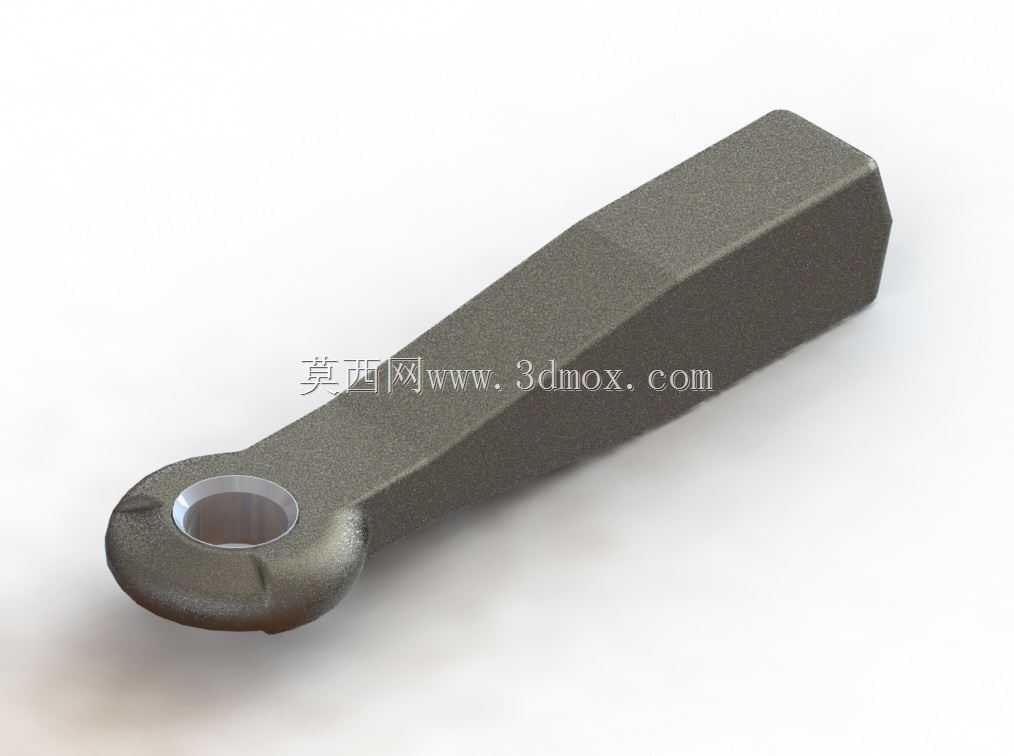

　　该牵引杆构件主要应用于拖挂类设备的牵引连接场景，常见于厂区周转拖车、农用拖挂机具、小型工程拖运设备的牵引端连接部位，承担拖挂作业时的牵引力传递功能，是拖挂系统中核心的受力连接部件。从结构设计来看，构件一端为带通孔的环形连接端，孔位用于穿装牵引销，实现与牵引基座的铰接配合，环形端边缘做了局部加厚与应力分散结构处理，避免牵引作业时孔位边缘出现应力集中导致的开裂失效；杆身采用变截面过渡设计，从环形连接端向另一端的安装端逐步过渡为近似方形的截面，既保证了杆身的抗弯、抗扭强度，又能在满足受力要求的前提下控制构件整体重量，减少不必要的材料冗余。构件的安装端为规整的方形截面，可直接插入对应牵引基座的方形安装槽内，配合横向销钉完成锁止固定，

　　安装边界尺寸适配T30规格的牵引安装座，整体外形尺寸控制在65×56的安装空间范围内，安装时无需额外对基座进行扩孔或切削改造，可直接替换同标准的老旧失效牵引杆。设计过程中严格遵循DIN 74054-40A相关标准要求，孔位直径为D40规格，铰接孔的内壁预留了衬套安装余量，实际使用时可压装耐磨铜衬套，降低铰接部位的磨损速率，延长构件的整体使用寿命。杆身的过渡曲面做了连续顺滑处理，不存在锐角棱边，既避免了应力集中点的出现，也能减少作业过程中对操作人员的剐蹭风险。从受力角度分析，该牵引杆可承受常规拖挂作业下的纵向牵引力，同时可缓冲拖挂启动、制动时的瞬时冲击载荷，环形端的铰接结构允许拖挂设备在转弯时产生一定角度的相对转动，

　　避免刚性连接导致的构件弯折。在实际选型应用中，该构件适配额定牵引载荷范围内的各类拖挂设备，安装时需保证铰接孔与牵引销的同轴度，安装端插入基座后需确认锁止销完全穿入对应锁止孔，避免作业过程中出现脱钩风险。构件整体采用锻造工艺成型的毛坯经机加工完成，金属纤维流向沿构件受力方向连续分布，相比切削成型的构件拥有更优的力学性能，可适应户外作业、厂区周转等多场景下的复杂受力工况。
